DMTA-10022-01RU, Версия D, Сентябрь 2016
Глава 8
152
Функция автоматической регулировки усиления AGC используется во всех
стандартных приложениях, и по умолчанию активирована. Иногда усиление
приемника настроено на максимальное или близкое к максимальному
значение. В таких случаях, отключите функцию AGC во избежание
нестабильности показаний.
12. Нажмите [MEAS], чтобы вернуться к экрану измерений.
8.2 Конфигурация системных параметров
Системные параметры 45MG конфигурируются в диалоговом окне СИСТЕМА.
Конфигурация системных параметров
1. Находясь в окне измерений, нажмите [SETUP], затем выберите СИСТЕМА.
Открывается окно СИСТЕМА (см. Рис.8-2 на стр. 152)

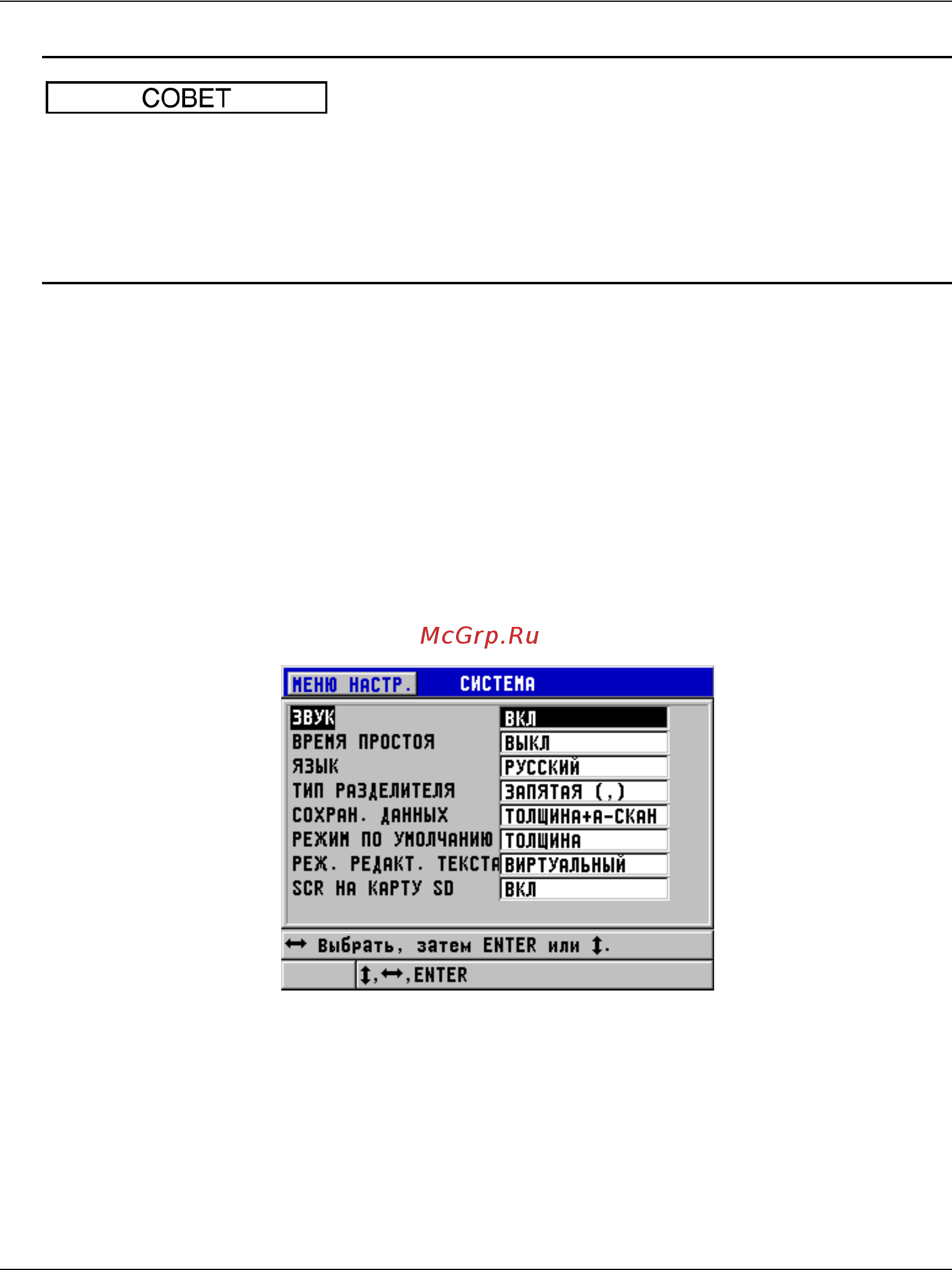

Рис.8-2 Окно СИСТЕМА
2. Установите ЗВУК на ВКЛ или ВЫКЛ (см. раздел «Настройка языка
пользовательского интерфейса и другие системные опции» на стр. 45).
3. Установите ВРЕМЯ ПРОСТОЯ на ВКЛ или ВЫКЛ (см. раздел «Настройка
языка пользовательского
интерфейса и другие системные опции» на стр. 45).
СОВЕТ
