DMTA-10022-01RU, Версия D, Сентябрь 2016
Средства коммуникации и передача данных
205

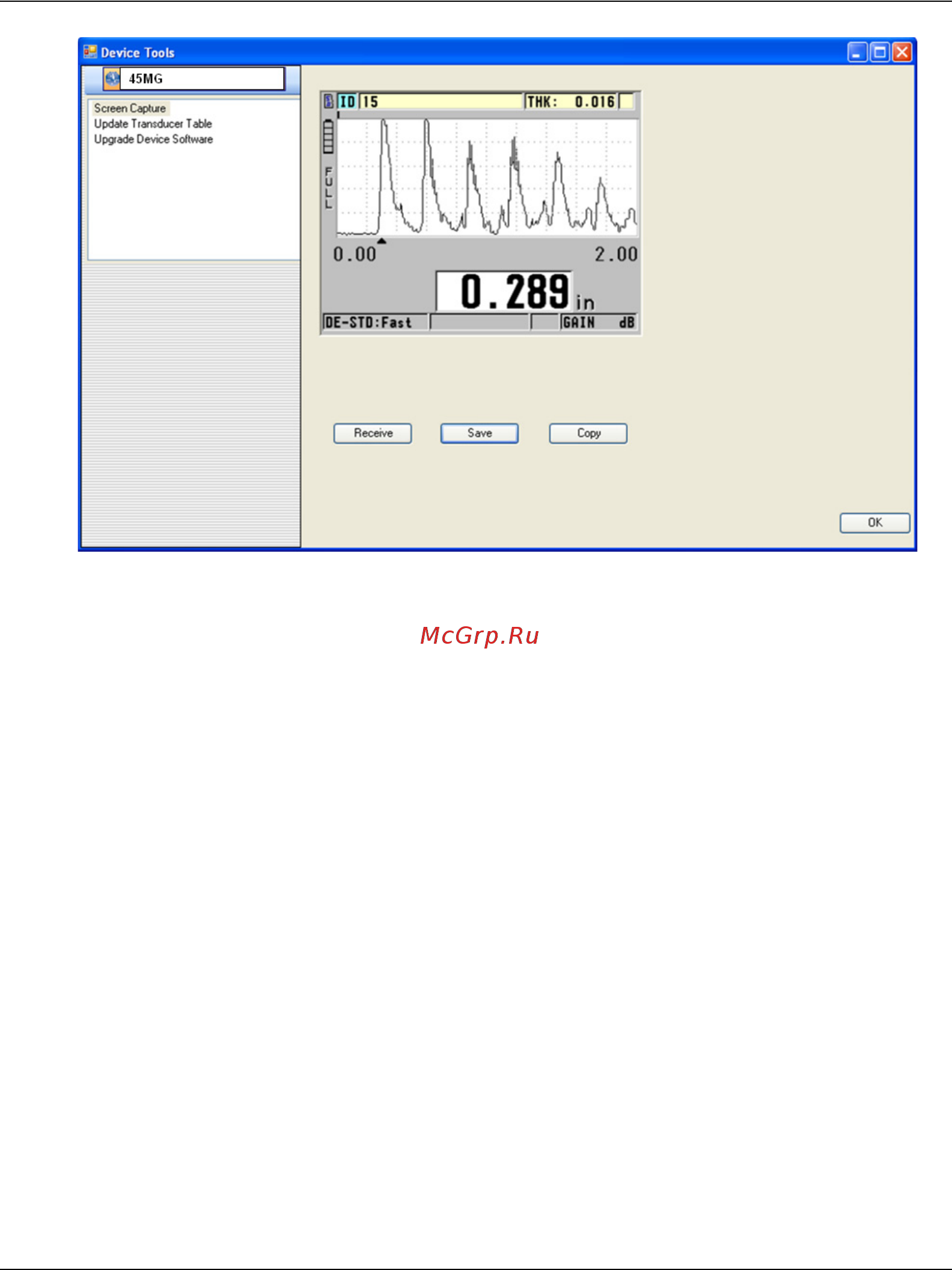

Рис. 11-5 Окно Device Tools с экранным снимком
11.4.2 Отправка экранного снимка на съемную карту памяти microSD
45MG позволяет копировать содержимое текущего экрана на съемную карту
памяти microSD. Экранный снимок сохраняется в формате .bmp. Карту памяти
microSD можно затем подсоединить к компьютеру и открыть файл в любой
программе, читающей .bmp файлы.
Отправка экранного снимка на съемную карту памяти microSD
1. Убедитесь, что карта памяти microSD вставлена в слот, под крышкой
батарейного отсека 45MG (см. Рис.1-4 на стр. 24).
2. Если вы вставили карту памяти microSD при включенном приборе,
выключите и снова включите 45MG для обнаружения карты памяти
прибором.
3. Убедитесь, что функция сохранения экранных снимков на карту памяти
microSD активирована:
a) Находясь в окне измерений, нажмите [SETUP],
затем выберите
СИСТЕМА.
b) Установите ПЕЧАТЬ ЭКРАНА НА SD на ВКЛ.
