DMTA-10022-01RU, Версия D, Сентябрь 2016
Использование дополнительных функций
169

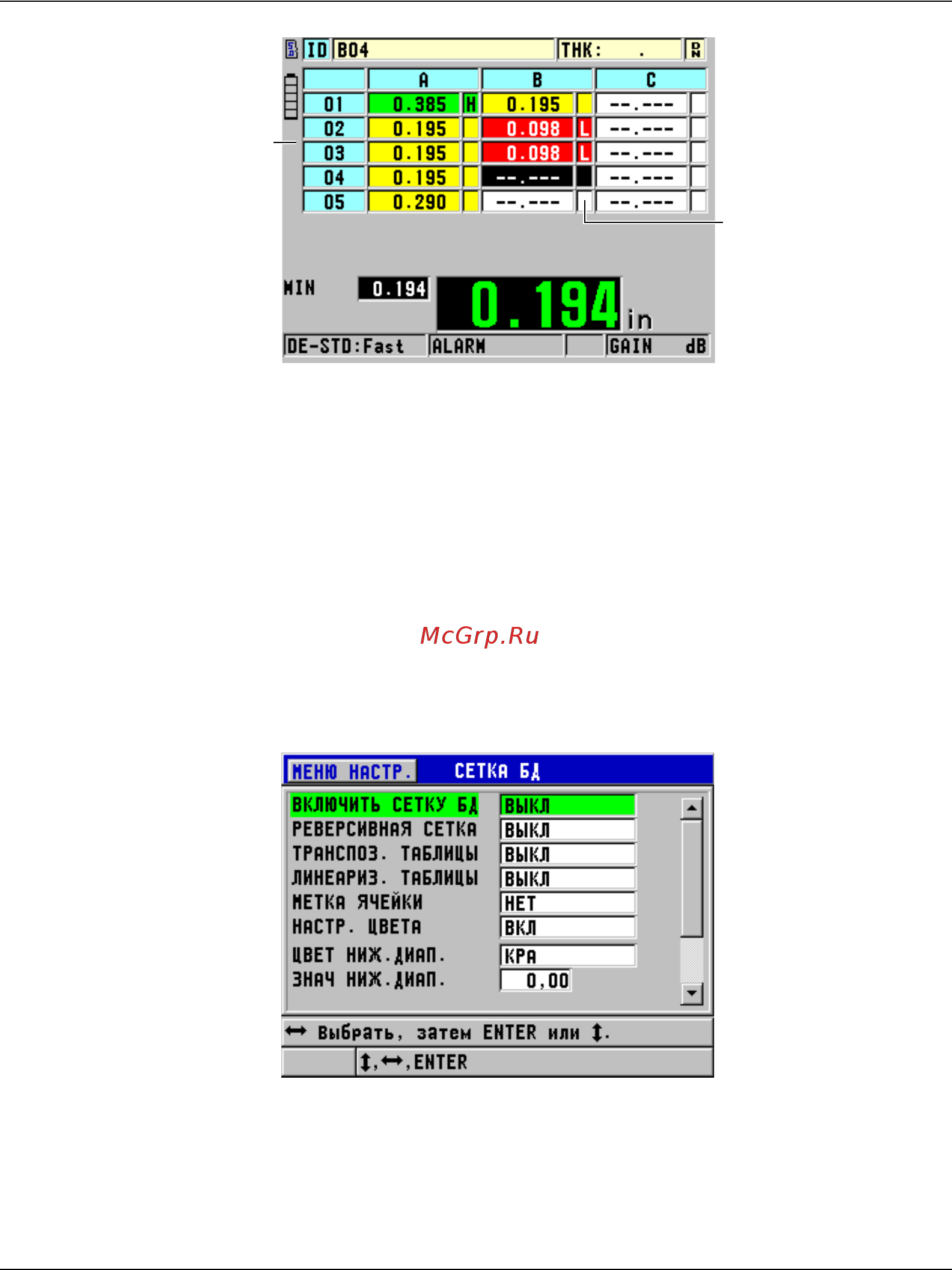

Рис.9-7 Пример полуразмера сетки БД
9.4.1 Активация и настройка сетки БД
Функции сетки БД настраиваются в окне СЕТКА БД.
Активация и конфигурация сетки БД
1. Находясь в окне измерений, нажмите [SETUP] и выберите СЕТКА БД.
2. В окне СЕТКА БД (см. Рис.9-8 на стр. 169) выполните следующие шаги:
Рис.9-8 Изменение параметров сетки БД
3. Установите ВКЛЮЧИТЬ СЕТКУ БД на ВКЛ для активации сетки БД.
Полуразмер сетки БД
Метка ячейки данных
(при наличии опции
Регистратор данных)
