DMTA-10022-01RU, Версия D, Сентябрь 2016

Глава 9

158

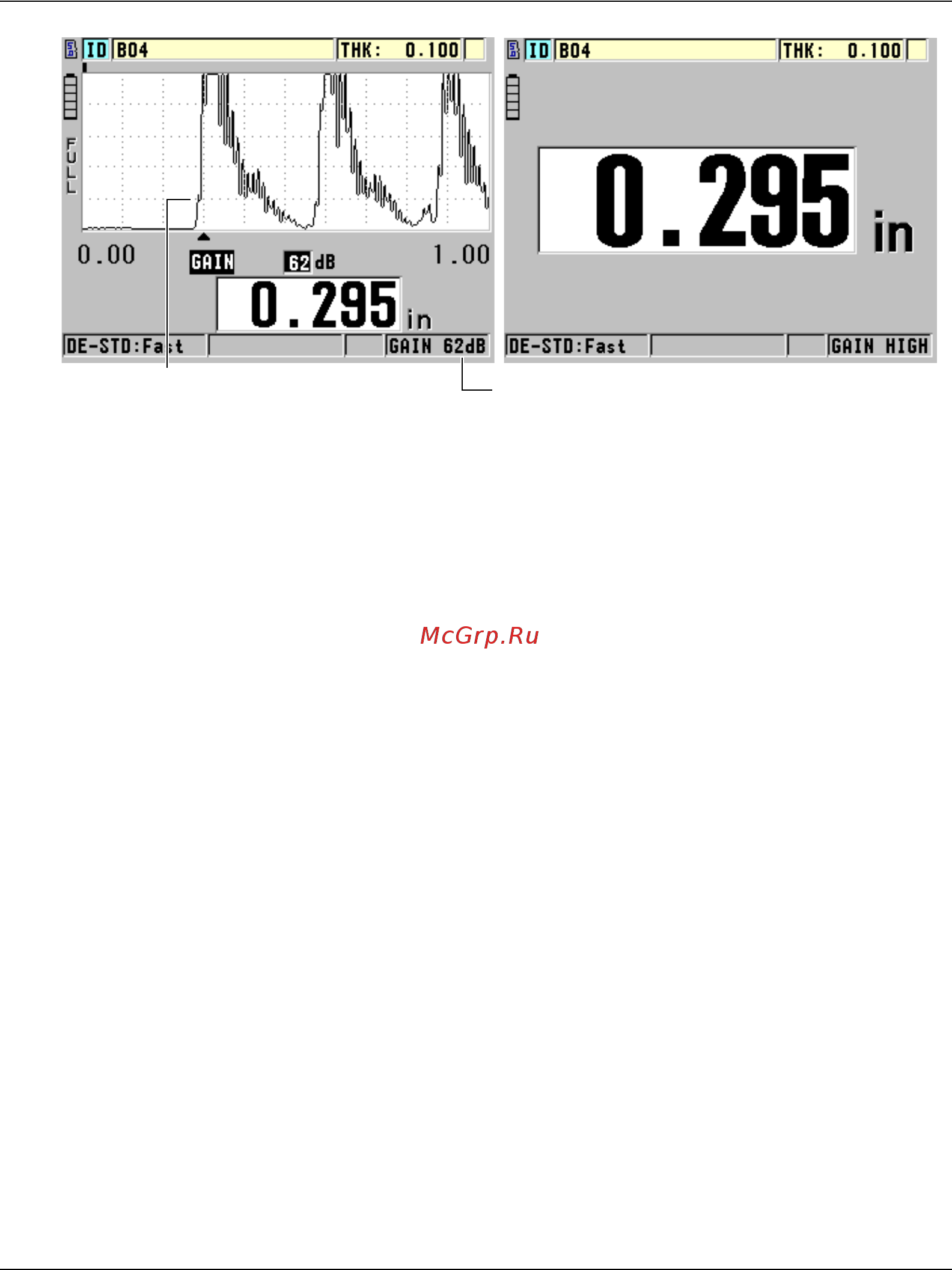

Рис.9-1 Настройка усиления вручную

С помощью ручной настройки усиления (если данная опция активирована)

можно также задать порядок отображения эхо-сигналов на экране А-скан

(опция). С автоматическим коэффициентом усиления (по умолчанию)

максимальный эхо-сигнал отображается на экране, позволяя зафиксировать

положение измеренного эхо-сигнала, независимо от его интенсивности и

значения усиления.

При настройке усиления вручную, высота отображенного

эхо-сигнала меняется пропорционально амплитуде текущего эхо-сигнала на

выходе приемника, позволяя четко отслеживать изменения значения усиления.

Для вычисления толщины максимальная амплитуда измеренных эхо-сигналов

должна быть на уровне или выше величины порога.

Просмотр, восстановление или изменение коэффициента усиления

Если А-скан не активирован:

1. Нажмите клавишу [GAIN/WAVE ADJ] для изменения значения усиления по

умолчанию на ВЫСОКИЙ режим (+10 дБ).

2. Нажмите [GAIN/WAVE ADJ] еще раз, чтобы установить усиление на

НИЗКИЙ (

−6 дБ).

3. Нажмите третий раз на [GAIN/WAVE ADJ], чтобы вернуться к настройке

усиления по умолчанию (без отображения усиления).

Чтобы быть обнаруженным, эхо-

сигнал должен быть выше 20 %

порога детектирования высоты

А-скана.

Коэфф. усиления,

настроенный вручную
