DMTA-10022-01RU, Версия D, Сентябрь 2016
Глава 10
192

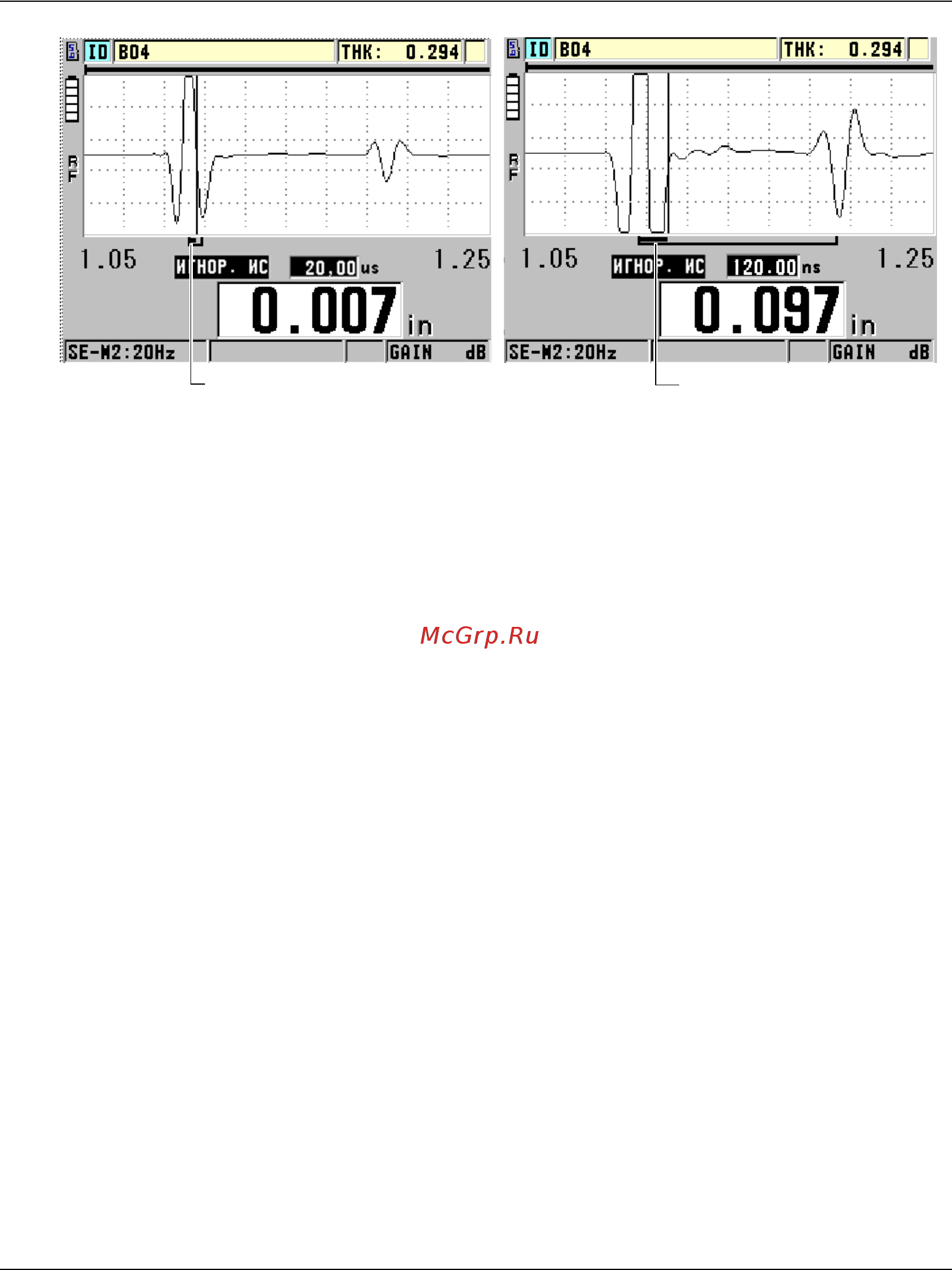

Рис. 10-14 Примеры игнорирования ИС в режиме 2
В режиме 3 положением границы игнорирования ИС определяется, какая пара
донных эхо-сигналов будет измерена (см. Рис. 10-15 на стр. 193). В большинстве
случаев, граница зоны игнорирования ИС должна быть установлена ближе к
первому донному эхо-сигналу. Однако, на практике первый донный эхо-сигнал
тонких материалов часто
искажен или потерян в интерфейсном эхо-сигнале. В
объектах со сложной геометрией более поздняя пара донных эхо-сигналов
может быть чище, чем ранние эхо-сигналы. В таких случаях, настройте
игнорирование ИС на длину, обеспечивающую детектирование четко
выраженных донных эхо-сигналов, даже если эти эхо-сигналы не первые.
Отображение значения
заднего фронта ИС
Зона игнорирования ИС
настроена правильно
