Ru-10

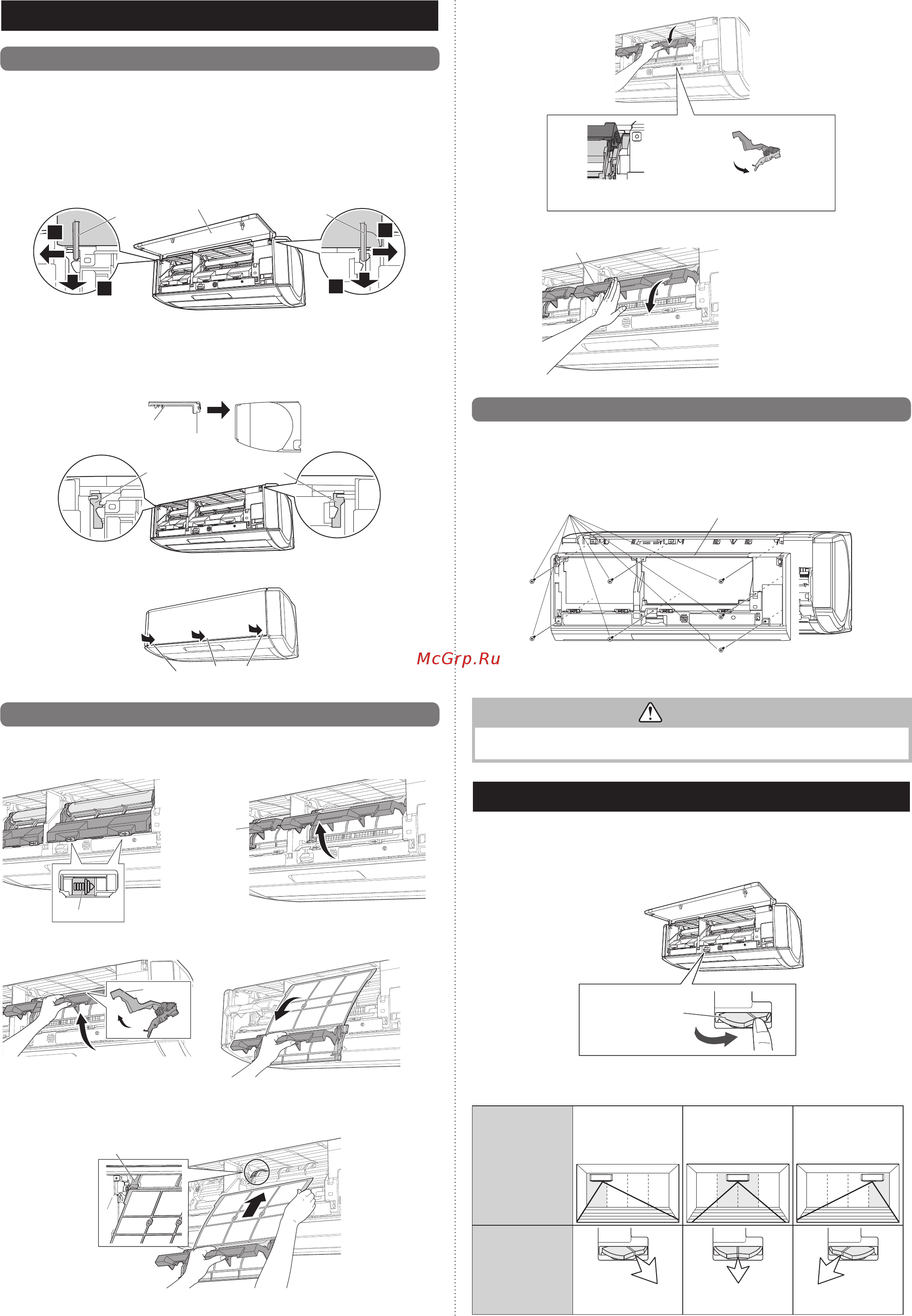

9. СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ
9.1. Снятие и установка впускной решетки
Снятие впускной решетки
(1) Возьмитесь за углубления в нижней части впускной решетки, аккуратно потяните
на себя и поднимите впускную решетку, чтобы она была немного выше горизон-
тальной линии.
(2) Слегка нажимая на левый и правый установочные штифты впускной решетки
наружу (в направлении стрелки «a»), снимите впускную решетку в направлении
стрелки «b» (вперед).
a
b
a
b
Впускная решеткаУстановочный
штифт
Установочный
штифт
Установка впускной решетки
(1) Установите левый и правый установочные штифты на верхние вкладыши панели,
как показано стрелкой, удерживая впускную решетку в горизонтальном положении.
Надавите до щелчка, чтобы штифты зафиксировались.
Впускная решетка
Установочный штифт
Вкладыш Вкладыш
(2) Нажмите на впускную решетку и закройте ее.
Нажмите здесь
9.2. Снятие и установка пылеуловительной камеры
Снятие пылеуловительной камеры
(1) Отодвиньте упор вправо.
Упор
Ручка откры-
вается.
(2) Извлеките пылеуловительную камеру и воздушный фильтр.
Ручка
Возьмитесь за ручку
и потяните вверх.
Потяните на себя.
Установка пылеуловительной камеры
(1) Вставьте воздушный фильтр, используя направляющие рейки внутреннего блока.
Направляющие рейки
(слева и справа)
(2) Задвиньте пылеуловительную камеру до упора и зафиксируйте в нижней части.
(1) Задвиньте до задней стенки
внутреннего блока.
(2) Опустите вниз, чтобы
зафиксировать.
(3) Закройте ручку.
Ручка
При опущенной ручке
упор фиксируется.
9.3. Снятие и установка передней панели
*
В этом описании впускная решетка, пылеуловительная камера и крышка проводки сняты.
Снятие передней панели
Выкрутите винты (7 мест) на передней панели и снимите переднюю панель, потянув
ее на себя.
Передняя панель
Винт
Установка передней панели
Установите переднюю панель и закрутите винты передней панели (7 мест).
ВНИМАНИЕ
Будьте осторожны, снимая или устанавливая переднюю панель. Если передняя
панель упадет, она может нанести травму.
10. ЗАДАНИЕ НАПРАВЛЕНИЯ ДАТЧИКА ОБНАРУЖЕНИЯ ЛЮДЕЙ
(1) Откройте впускную решетку.
(2) Нажмите пальцем рабочую часть датчика обнаружения людей и задайте на-
правление обнаружения. (Направление обнаружения можно изменить прибли-
зительно на 30° влево и вправо.)
Датчик обнаружения
людей рабочая часть
(3) Нажмите на впускную решетку и закройте ее.
[Рекомендации по выбору места установки]
Место установки
внутреннего блока
Центр внутреннего
блока находится в
левой части стены
Центр внутреннего
блока находится в
центральной части
стены
Центр внутреннего
блока находится в
правой части стены
Направление дат-
чика обнаружения
людей (направле-
ние обнаружения)
Направление вправо Направление по
центру
Направление влево
