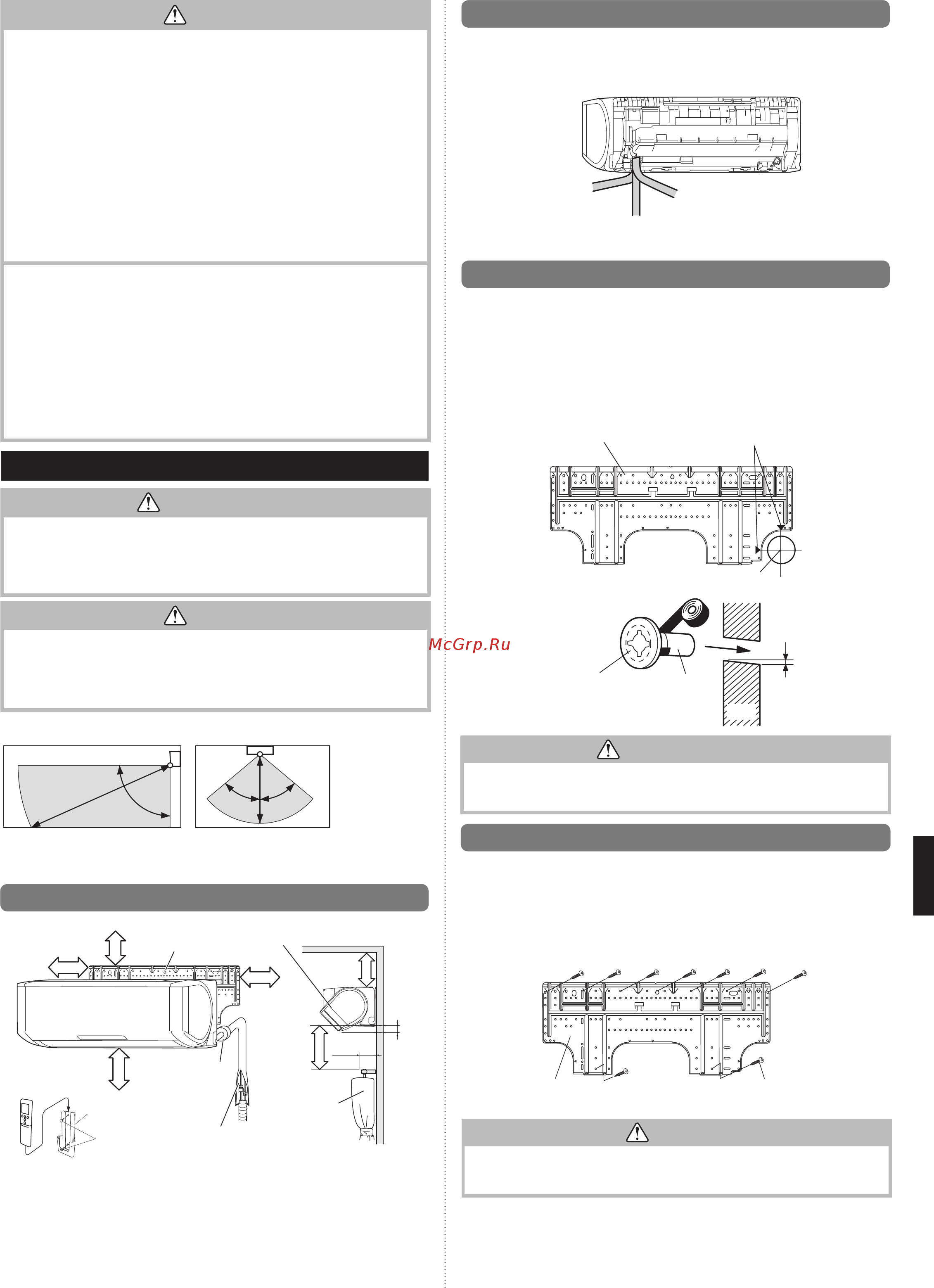

![Fujitsu ASYG09KXCA/AOYG09KXCA [5/13] Работа по установке](/views2/1665808/page5/bg5.png)
Ru-5
ВНИМАНИЕ
Не устанавливайте модуль в следующих местах:
• Места с высоким содержанием соли, например, на морском побережье. Это
приведет к износу металлических деталей, вызвав падение деталей или утечку
воды из модуля.
•
Места, в которых содержатся минеральные масла или пар или в которых разбрыз-
гивается большое количество масла, например, на кухне. Это приведет к износу
пластмассовых деталей, вызвав падение деталей или утечку воды из модуля.
• Места, расположенные вблизи источников тепла.
• Места, в которых выделяются вещества, отрицательно влияющие на оборудо-
вание, такие как сернистый газ, газообразный хлор, кислоты или щелочи. Это
приведет к коррозии медных труб и паяных соединений, что может привести к
утечке хладагента.
• Места, в которых может произойти утечка горючих газов, содержатся взвешен-
ные уг
леродные
волокна, горючая пыль или летучие легко воспламеняющиеся
вещества, такие как растворитель или бензин.
• Утечка газа и накопление его вокруг модуля может привести к пожару.
•
Места, в которых животные могут мочиться на модуль или может выделяться аммиак.
• Не используйте модуль для особых целей, например для хранения еды, разве-
дения животных, выращивания растений или сохранения точных приборов или
предметов искусства. Он может снизить качество сохраняемых объектов.
• Установка модуль там, где дренаж не вызывает никаких проблем.
• Устанавливайте внутренний модуль, внешний модуль, кабель электропитания,
кабель связи и кабель пульта дистанционного управления
на расстоянии не
менее 1 м от телевизионных и радиоприемников. Целью этого является предот-
вращение помех в приеме ТВ-сигнала или радиошума.
(Даже если компоненты установлены на расстоянии больше 1 м, при некоторых
условиях сигнала все равно может приниматься шум.)
• Если дети возрастом до 10 лет могут приближаться к устройству, примите меры
предост
орожности, чтобы они не получили к нему доступ.
• Устанавливайте внутренний модуль в таком месте, где высота от пола составля-
ет больше 1,8 м.
6. РАБОТА ПО УСТАНОВКЕ
ПРЕДУПРЕЖДЕНИЕ
При транспортировке или перемещении внутреннего блока трубы следует защи-
тить, закрыв настенными кронштейнами. Не переносите устройство, держась за
трубы внутреннего блока.
(Нагрузка, оказываемая в местах сочленения труб, может привести к утечке горю-
чего газа во время работы.)
ВНИМАНИЕ
• Не бейте и не нажимайте датчик обнаружения людей. Это может привести к
повреждению или неисправности.
•
Не касайтесь датчика обнаружения людей. Любые царапины или грязь могут
привести к ошибкам в обнаружении.
• Не ставьте крупные предметы вблизи датчика обнаружения людей. Также держите
нагревательные приборы вне зоны обнаружения датчика.
Датчик обнаружения людей имеет следующую дальность обнаружения.
Вертикальный угол 90° (вид сбоку)
90°
50°50°
7 м
7 м
Горизонтальный угол 100° (вид сверху)
Положение датчика обнаружения людей можно поменять в соответствии с
положением внутреннего блока. (См. в разделе «10. ЗАДАНИЕ НАПРАВЛЕНИЯ
ДАТЧИКА ОБНАРУЖЕНИЯ ЛЮДЕЙ».)
6.1. Размеры установки
Часть с фланцевым
соединением следует
установить на улице.
(Настенная
крышка)
103 мм
или боль-
ше**
74 мм или больше*
Настенный кронштейн
100 мм или
больше**
100 мм или
больше***
50 мм или
больше
65 mm
95 mm
1,8 м или больше
Пульт ДУ
Держатель пуль-
та дистанционно-
го управления
Самонареза-
ющий винт
(маленький)
Самое нижнее положение
двойного вентилятора
Препятствия,
такие как
шторы
* Расстояние между настенным кронштейном и потолком должно составлять 74 мм
или больше.
** Сторона рядом с боковой стеной должна соответствовать размеру на рисунке.
*** Если глубина препятствия составляет больше 95 мм, расстояние между внутрен-
ним блоком и препятствием должно быть больше 100 мм.
6.2. Направление трубопровода внутреннего модуля
Трубопровод можно подсоединить в 3 направлениях, как показано на рисунке. Если
трубопровод подсоединяется в направлении (В) или (С), сделайте прорезь вдоль
паза трубопровода на боковой части передней панели при помощи ножовки.
(B) Правый
выход
(A) Задний
выход
(C) Нижний
выход
(Сзади)
6.3. Вырезание в стене отверстия для соединительного трубопровода
(1) Вырежьте отверстие диаметром 65 мм в стене, как показано ниже.
(2) Вырежьте отверстие таким образом, чтобы внешний конец был ниже (на 5-10
мм) внутреннего конца.
(3) Всегда выравнивайте относительно центра отверстия в стене. Если не выров-
нять, это приведет к утечке воды.
(4) Отрежьте настенную трубу согласно толщине стены, вставьте в настенную
крышку, закрепите крышку при помощи виниловой ленты и проведите трубу че-
рез отверстие.
(5) Для левого и правого трубопровода вырезайте отверстие немного ниже, чтобы
обеспечить свободный сток дренажной воды.
Настенный кронштейн Центрирующие метки
Отверстие 65 мм
Закрепите при помощи
виниловой ленты
5-10 мм
Настенная труба
(местная поставка)
Настенная крышка
(местная поставка)
(Внутри)
(Снаружи)
Стена
ПРЕДУПРЕЖДЕНИЕ
Обязательно используйте настенную трубу. Если не использовать настенную тру-
бу, соединяющий внутренний и внешний модули кабель может коснуться металла,
что приведет к электрическому разряду.
6.4. Установка настенного кронштейна
(1) Установите настенный кронштейн таким образом, чтобы он был правильно раз-
мещен по горизонтали и вертикали. Если настенный кронштейн наклонен, на пол
будет капать вода.
(2) Установите настенный кронштейн таким образом, чтобы он был достаточно проч-
ным для выдерживания веса модуля.
• Прикрепите настенный кронштейн к стене при помощи 9 или большего количества
винтов, использ
уя отверстия вдоль внешнего края кронштейна.
• Убедитесь, что настенный кронштейн зафиксирован жестко.
Настенный кронштейн
Самонарезающий винт (большой)
(принадлежность, 9 шт.)
ВНИМАНИЕ
Устанавливайте настенный кронштейн таким образом, чтобы он был выровнен по
горизонтали и вертикали.
Если не выровнять, возможна утечка воды.
9319357096_IM.indb 59319357096_IM.indb 5 2016/8/31 13:33:352016/8/31 13:33:35
