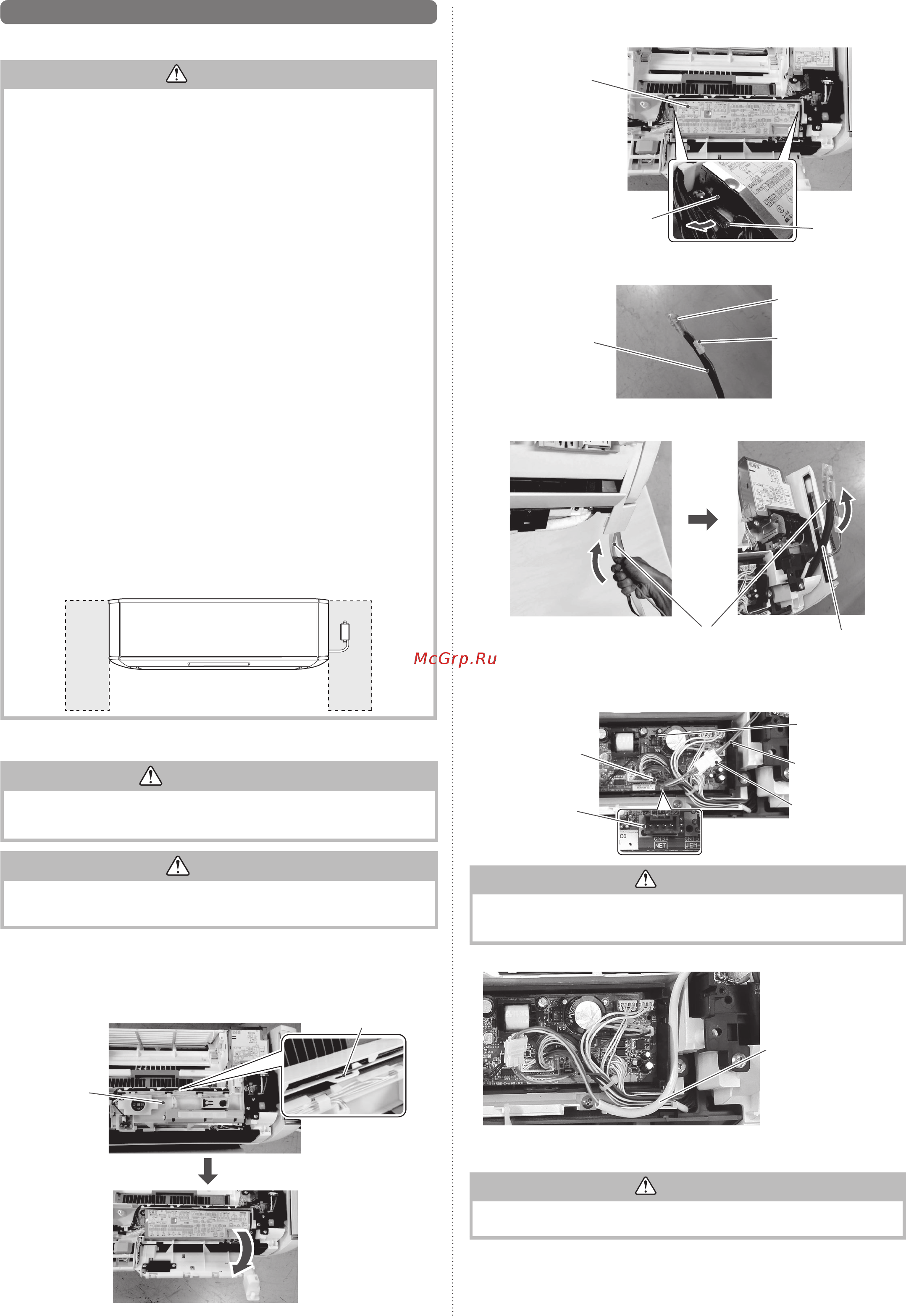

7.4. УСТАНОВКА АДАПТЕРА БЕСПРОВОДНОЙ СЕТИ
7.4.1. Перед установкой адаптера беспроводной сети
ВНИМАНИЕ
• Не связывайте проводку адаптера беспроводной сети с соединительным кабелем,
проходящим между внутренним и внешним блоками, или с кабелем питания.
• Установите адаптер беспроводной сети рядом с маршрутизатором беспрово-
дной сети. (Если поместить адаптер дальше, соединение может стать неста-
бильным, что усложнит работу с системой)
• Установите адаптер беспроводной сети между внутренним блоком и маршрути-
затором беспроводной сети.
• Некоторые типы материалов, из которых изготовлены стены, могут препятство-
вать беспроводной связи.
• Не к
асайтесь
теплообменника.
• Во время установки или демонтажа будьте осторожны, чтобы провода не це-
плялись за детали и не натягивались слишком сильно. В противном случае в
работе кондиционера могут возникнуть сложности.
• Не устанавливайте адаптер беспроводной сети в таких местах: Иначе возмож-
ны помехи радиосвязи.
- места, подвергаемые воздействию прямого солнечного света;
- мест
а
, подвергаемые воздействию чрезвычайно высоких и низких темпера-
тур, как например возле выпускного порта главного корпуса кондиционера;
- Возле впускного отверстия для воздуха кондиционера;
- места с высокой влажностью;
- места возле подвижных частей главного корпуса кондиционера;
- места возле нижней части главного корпуса кондиционера;
- Внутри или сбоку от кондиционера;
- возле микров
олновых печей;
- в
пределах 1 метра от телевизора или радио;
- места, доступные детям;
- возле устройств автоматического управления, таких как датчики автоматиче-
ских дверей или датчики пожарной сигнализации;
- места, содержащие масло, пар или горючие газы;
- возле медицинского оборудования, кардиостимуляторов, дефибрилляторов
или других устройств;
- места, в которых адаптер беспроводной сети может намокнуть, например в
в
анной;
- мест
а, в которых доступ к адаптеру беспроводной сети для обслуживания бу-
дет затруднен.
• Установите адаптер беспроводной сети в таком месте, где вы сможете поль-
зоваться переключателями и кнопками и проверять показания на экране. (В
местах, показанных ниже.)
7.4.2. РАБОТА ПО УСТАНОВКЕ
ПРЕДУПРЕЖДЕНИЕ
Прежде чем приступать к работе, отсоедините питание или выключите преры-
ватель тока. Если питание не отсоединить, это может привести к поражению
электрическим током или пожару.
ВНИМАНИЕ
Прежде чем приступать к работе, снимите с себя заряд статического электри-
чества. Если заряд статического электричества не снять, это может привести к
поражению элементов на печатной плате.
(1) Снимите пылеуловительную камеру. (См. в разделе «9.2. Снятие и установка
пылеуловительной камеры».)
(2) Снимите переднюю панель. (См. в разделе «9.3. Снятие и установка передней
панели».)
(3) Отсоедините ушк
о
блока управления (1 место) и откройте блок управления спереди.
Ушко
Блок управ-
ления
(4) Отсоедините ушки крышки отсека электрооборудования (слева и справа, 2 места),
потяните за ручку в направлении стрелки и снимите крышку отсека электрообору-
дования.
Крышка отсека
электрообору-
дования
Ручка
Ушко
(5) Соберите вместе концы соединительного кабеля и проводки адаптера беспрово-
дной сети при помощи ленты.
Проводка адап-
тера беспрово-
дной сети
Соедините вме-
сте лентой и т. д.
Соединительный
кабель
(6) Протяните собранные провода через заднюю часть внутреннего блока в переднюю
часть.
Жгут проводки
Вытяните про-
водку спереди
(7) Подключите клемму адаптера беспроводной сети к плате управления (CN34).
Не натягивайте провода, чтобы к основанию клеммы адаптера беспроводной
сети не прилагалось усилие.
Клемма адап-
тера беспрово-
дной сети
Разъем CN34
Плата
управления
Проводка адапте-
ра беспроводной
сети
Разъем реле
ВНИМАНИЕ
• Полностью вставьте соединитель. Если соединитель вставлен не полностью, это
может привести к неисправности.
• Не отсоединяйте разъем реле.
(8) Поместите проводку адаптера беспроводной сети рядом с остальной проводкой.
Помещается вместе с
остальной проводкой.
(9) Зафиксируйте лапки крышки отсека электрооборудования (слева и справа, 2 места)
и установите на место крышку отсека электрооборудования.
ВНИМАНИЕ
Не режьте проводку крышки отсека электрооборудования и не пережимайте ее.
Повреждение проводов может привести к короткому замыканию.
