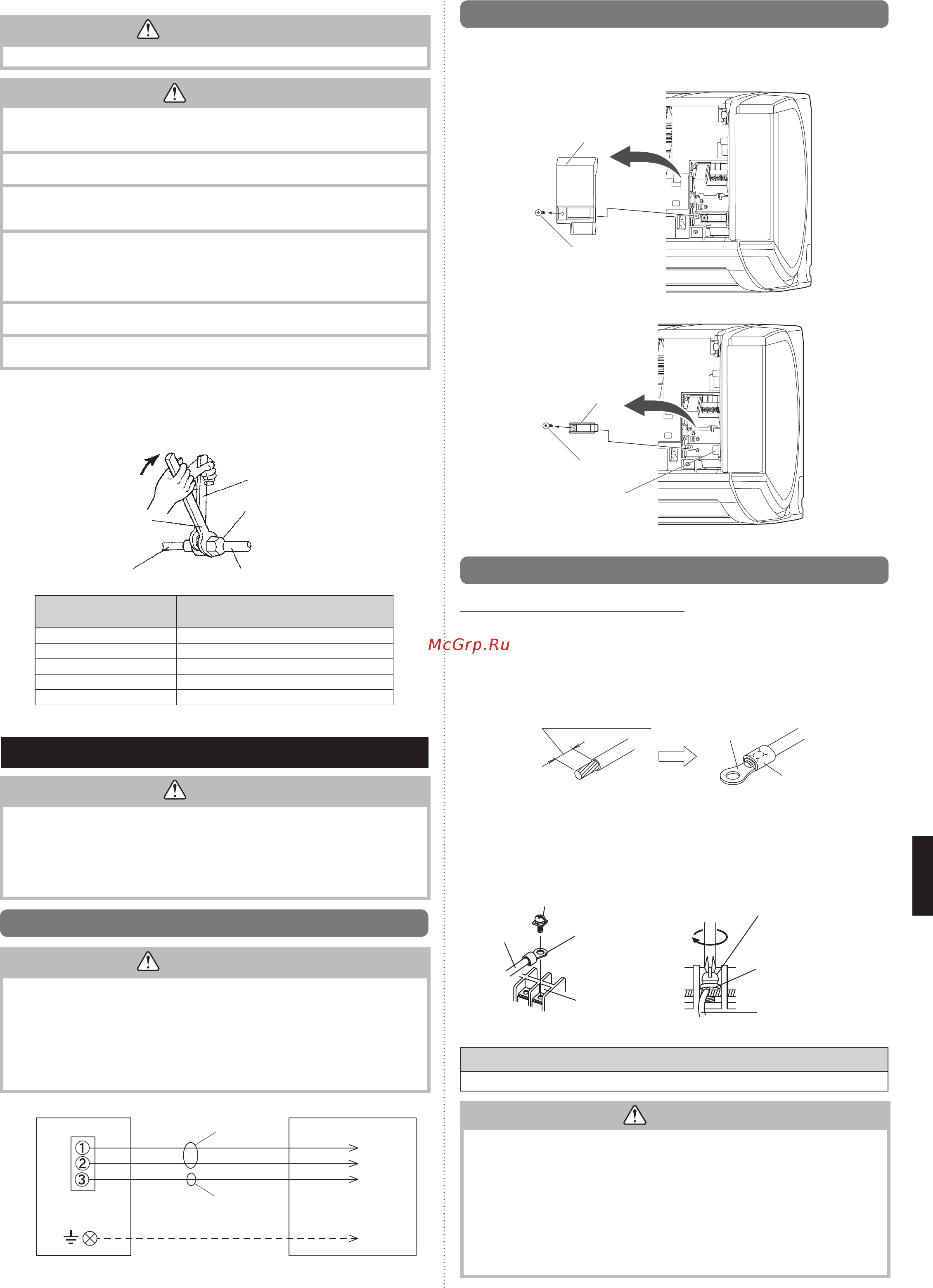

Ru-7
7.2.
Проводка внутреннего модуля
(1) Снимите впускную решетку. (См. в разделе «9.1. Снятие и установка впускной
решетки».)
(2)
Выкрутите самонарезающий винт из крышки проводки и снимите крышку проводки.
Винт
Крышка проводки
(3) Выкрутите самонарезающий винт и, не забывая про крючок кабельного зажима,
снимите кабельный зажим.
Винт
Кабельный зажим
Крючок
7.3. Подключение проводки к клеммам
Предосторожности при прокладке кабеля
Для снятия изоляции питающего провода всегда используйте специальный инстру-
мент, такой как инструмент для снятия изоляции. Если специального инструмента нет,
аккуратно снимите изоляции с помощью ножа или другого подобного инструмента.
(1) Используйте кольцевые клеммы с изолирующими рукавами, как показано на
рисунке, для подключения к клеммной колодке.
(2) Надежно прижимайте кольцевые клеммы к проводам с помощью с
оответствующего
инструмента, чтобы провода не высвобождались.
Оголите: 10 мм
Кольцевая клемма
Рукав
(3) Надежно подключите указанные провода и закрепите так, чтобы на клеммах не
было натяжения.
(4) Для затягивания присоединительных винтов используйте отвертку соответству-
ющего диаметра. Использование отвертки неправильного диаметра приведет к
повреждению головки винта, что не позволит затянуть винт надлежащим образом.
(5) Не затягивайте присоединительные винты чрезмерно. В противном случае винты
могут повредиться.
Винт со специальной шайбой
Провод
Кольцевая клемма
Блоки клемм
Провод
Винт со специальной шайбой
Кольцевая клемма
(6) См. таблицу крутящих моментов присоединительных винтов.
Момент затяжки [Н·м (кгс·см)]
Винт M4 от 1,2 до 1,8 (от 12 до 18)
ВНИМАНИЕ
• Сопоставляйте номера на блоке клемм и цвета соединительных кабелей с
соответствующими номерами и цветами внешнего модуля. Некачественная
проводка может привести к пожару.
• Надежно подключите соединительные кабели к выводному щитку. Некачествен-
ная установка может вызвать пожар.
• При закреплении соединительного кабеля при помощи кабельного зажима всег-
да крепите за пластиковую оболочку, а не за изоляцию. Если изоляция
стерта,
может возникнуть утечка тока.
• Всегда подсоединяйте провод заземления. Ненадлежащая работа по заземле-
нию может стать причиной поражения электрическим током.
• Не используйте винт заземления для соединения внутреннего и внешнего моду-
лей, если только не указано иначе.
6.6.3. Соединение трубок
ПРЕДУПРЕЖДЕНИЕ
• Запрещается использовать раструбное соединение в помещении.
ВНИМАНИЕ
Обязательно правильно установите трубу на порт внутреннего модуля. При не-
верном центрировании плавная затяжка конусной гайки становится невозможна.
Если конусная гайка будет завернута принудительно, резьба будет повреждена.
Не снимайте конусную гайку с трубки внутреннего модуля до момента непо-
средственно перед подсоединением соединительной трубки.
Для надлежащего затягивания конусной гайки удерживайте ключ с ограниче-
нием крутящ
его момента за рукоятку, поддерживая нужный угол относительно
трубы.
Затяните конусные гайки с помощью ключа с ограничением крутящего момента,
используя указанный метод затягивания. В противном случае конусные гайки
после длительного периода использования могут разорваться, вызвав утечку
хладагента и образование опасного газа, если хладагент вступит в контакт с
огнем.
Присое
дините трубопровод таким образом, чтобы при необходимости можно
было легко снять крышку блока управления.
Для предотвращения утечки воды из блока управления убедитесь в надлежа-
щей изоляции трубопровода.
Когда конусная гайка затянута рукой надлежащим образом, удерживайте сторону кор-
пуса, сцепленную с гаечным ключом, и затяните гайку с помощью ключа с ограниче-
нием крутящего момент
а. (См. таблицу ниже на предмет моментов затяжки конусных
гаек.)
Затяните с помощью 2-х ключей.
Удерживающий ключ
Конусная гайка
Соединительная трубка
Ключ с ограничением
по крутящему моменту
Труба внутреннего модуля
(сторона корпуса)
Конусная гайка (мм
[дюйм])
Момент затяжки [Н·м (кгс·см)]
6,35 (1/4) диам. от 16 до 18 (от 160 до 180)
9,52 (3/8) диам. от 32 до 42 (от 320 до 420)
12,70 (1/2) диам. от 49 до 61 (от 490 до 610)
15,88 (5/8) диам. от 63 до 75 (от 630 до 750)
19,05 (3/4) диам. от 90 до 110 (от 900 до 1 100)
Не снимайте крышку с соединительной трубы, прежде чем присоединять ее.
7. ЭЛЕКТРОПРОВОДКА
ВНИМАНИЕ
Будьте осторожны, чтобы не создать искру во время использования горючего
хладагента.
• Не снимайте предохранитель при включенном питании.
• Не отсоединяйте электропроводку при включенном питании.
• Рекомендуется расположить выходное соединение в положении вверху. Уложи-
те шнуры таким образом, чтобы они не запутывались.
7.1. Схема проводки
ПРЕДУПРЕЖДЕНИЕ
• Прежде чем подключать провода убедитесь, что питание выключено.
• Каждый провод должен быть подключен надежно.
• Ни один провод не должен касаться трубопровода с хладагентом, компрессора
или любых движущихся частей.
• Недостаточно надежное подключение проводов может привести к перегреванию
клемм или неисправности модуля. Также существует вероятность возникновения
пожара. Поэтому убедитесь, что все пров
ода
надежно подключены.
• Подключайте провода к клеммам с соответствующими номерами.
Линия заземления
ВНЕШНИЙ МОДУЛЬ
Подключите к
указанной клемме.
ВНУТРЕННИЙ МОДУЛЬ
КЛЕММА
Линия
питания
Линия
управления
9319357096_IM.indb 79319357096_IM.indb 7 2016/8/31 13:33:352016/8/31 13:33:35
