Ru-9

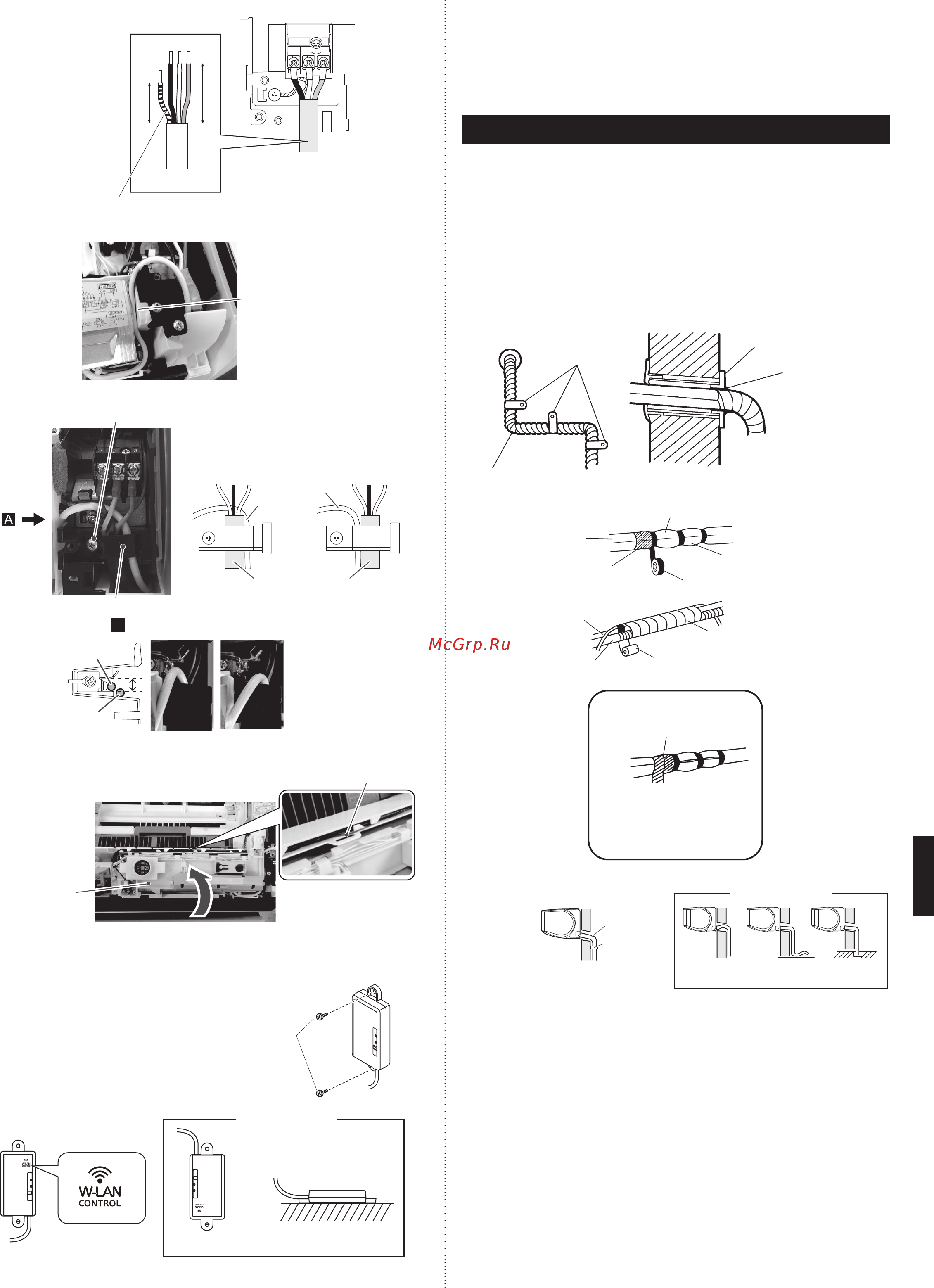

(10) Полностью вставьте конец соединительного кабеля в блок клемм.
35 mm
25 mm
Провод заземления
(11) Вставьте соединительный кабель в паз, расположенный сбоку от крышки отсека
электрооборудования.
Вставьте в паз.
(12) Зафиксируйте кабели при помощи прикрепленного кабельного зажима с винтом.
Установите так, чтобы соединительный ка-
бель находился слева, а проводка адаптера
беспроводной сетисправа, после чего
закрепите при помощи кабельного зажима.
Винт
Кабельный зажим
ПРАВИЛЬНО
НЕПРАВИЛЬНО
Вид с направления
A
ПРАВИЛЬНО
НЕПРАВИЛЬНО
ПРАВИЛЬНО
НЕПРАВИЛЬНО
Проводка адапте-
ра беспроводной
сети
Соединительный
кабель
(13) Закройте блок управления.
Убедитесь, что блок управления полностью закрыт.
Блок управ-
ления
Ушко
(14) Закрепите адаптер беспроводной сети на стене с помощью 2-х винтов (большие).
Дополнительные сведения см. в руководстве по настройке управления по беспро-
водной сети.
Установите адаптер беспроводной сети
в направлении, показанном на рисунке.
Если адаптер беспроводной сети уста-
новлен в неправильном направлении, в
него по проводу может попасть вода, что
ст
анет причиной неисправности.
Самонареза-
ющие винты
(большие)
Обратное направление На полу
ПРАВИЛЬНО НЕПРАВИЛЬНО
(15) Снимите переднюю панель. (См. в разделе «9.3. Снятие и установка передней
панели».)
(16) Установите на место пылеуловительную камеру. (См. в разделе «9.2. Снятие и
установка пылеуловительной камеры».)
(17) Установите на место крышку проводки.
(18) Установите на место впускную решетку. (См. в разделе «9.1. Снятие и установка
впускной решетки».)
8. ЗАВЕРШЕНИЕ
(1) Установите изоляцию между трубами.
Изолируйте впускную и выпускную трубы по отдельности.
Для заднего, правого и нижнего трубопровода поместите теплоизоляцию
соединительной трубы поверх теплоизоляции трубы внутреннего модуля и
обмотайте виниловой лентой так, чтобы не было никаких зазоров.
(2) Временно закрепите соединительный кабель вдоль соединительной трубы при
помощи виниловой ленты. (Намотайте приблизительно на 1/3 ширины ленты в
нижней части тру
бы, чтобы не попадала вода.)
(3) Прикрепите соединительную трубу к внешней стене при помощи хомута и т. д.
(4) Заполните герметиком промежутки между отверстием для трубы во внешней
стене и трубой, чтобы внутрь не попадала дождевая вода и ветер.
(5) Прикрепите дренажный шланг к внешней стене и т. д.
*Приобретается на месте
Труба
Хомут*
Внешняя настенная
крышка*
Мастика
хомута*
(Для улицы)
Стена
Перекройте изоляцию
Виниловая лента
Оберните тканевой лентой
Тканевая лента
Дренажный шланг
Труба
Соединительная трубка
(теплоизоляция)
Труба внутреннего модуля
(теплоизоляция)
Соедините трубы вместе
так, чтобы между ними
не было просвета.
Изоляция дренажного шланга
используется в том случае,
если диаметр газовой трубы
составляет Ø12,70 или больше.
Соедините встык соединительную
трубу (теплоизоляция) с трубой
внутреннего модуля (теплоизоля-
ция) и оберните изоляцией дре-
нажного шланга таким образом,
чтобы не было просветов.
Проверьте следующее:
ПРАВИЛЬНО
Дренажный
шланг
Хомут
Поднят Волна Конец в воде
НЕПРАВИЛЬНО
