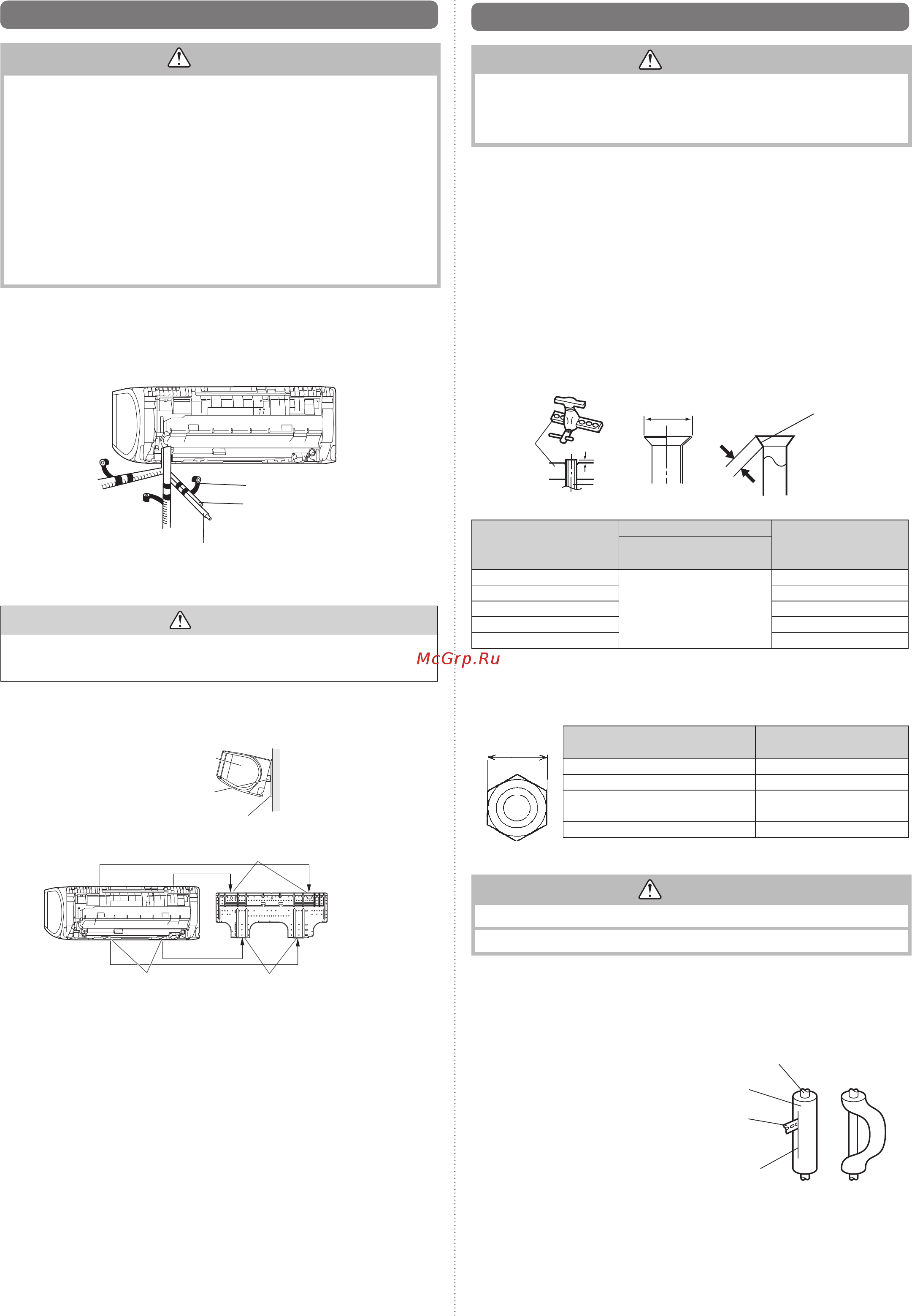

Ru-6
6.5. Формование дренажного шланга и трубы
ВНИМАНИЕ
•
Надежно вставьте дренажный шланг и дренажную крышку. Дренаж должен быть
наклонен вниз во избежание утечки воды.
• Вставляя дренажный шланг не используйте какие-либо другие материалы, кроме
воды. Использование других материалов, кроме воды, приведет к порче шланг
и может повлечь утечку воды.
• После того как снят дренажный шланг, обязательно установите дренажную
крышку.
• После закрепления
трубопровода и дренажного шланг при помощи ленты
разместите дренажный шланг таким образом, чтобы он находился внизу
трубопровода.
• Если дренажный шланг используется в условиях низкой температуры,
для предотвращения его замерзания необходимо использовать защиту от
замерзания.
После выполнения операции охлаждения в условиях низкой температуры
(температура наружного воздуха ниже 0 °C), во
да
в дренажном шланге может
замерзнуть. Замерзание дренажной воды приведет к блокированию движения
воды в шланге и может стать причиной утечки воды во внутреннем модуле.
[Задний трубопровод, правый трубопровод, нижний трубопровод]
• Установите трубопровод внутреннего модуля в направлении отверстия в стене и
соедините дренажный шланг с трубой при помощи виниловой ленты.
• Установите трубопровод таким образом, чтобы дренажный шланг находился внизу.
• Оберните видимые снаружи трубы внутреннего модуля декоративной лентой.
Правый трубопровод
Привяжите при помощи
виниловой ленты
Дренажный шланг вну-
треннего модуля (внизу)
Труба (сверху)
Задний трубопровод
Нижний трубопровод
ВНИМАНИЕ
Вставьте дренажный шланг и дренажную крышку в дренажный порт таким образом,
чтобы они коснулись задней части дренажного порта, а затем смонтируйте.
Неправильное подсоединение дренажного шланга приведет к утечке.
[Установка внутреннего модуля]
• Подвесьте внутренний модуль на крюки в верхней части настенного кронштейна.
• Вставьте расширитель и т. п. между внутренним модулем и настенным кронштей-
ном, и отделите нижнюю часть внутреннего модуля от стены.
Внутренний модуль
Настенный кронштейн
(Расширитель)
Верхние крюки
Внутренний
модуль
(Арматура)
Нижние крюки
Настенный
кронштейн
• После подвешивания внутреннего модуля на верхний крюк подвесьте арматуру
внутреннего модуля на 2 нижних крюка, одновременно опуская модуль и прижимая
его к стене.
6.6. Развальцовочное соединение (соединение труб)
ВНИМАНИЕ
Затяните конусные гайки с помощью ключа с ограничением крутящего момента,
используя указанный метод затягивания. В противном случае конусные гайки
после длительного периода использования могут разорваться, вызвав утечку
хладагента и образование опасного газа, если хладагент вступит в контакт с
огнем.
6.6.1. Развальцовка
Используйте специальный резак для труб и развальцовочный инструмент, предназна-
ченные для работы с трубами R410A или R32.
(1) Обрежьте соединительную трубу до необходимой длины с помощью резака для
труб.
(2) Удерживайте трубу направленной вниз, чтобы в нее не попали опилки, и удалите
все заусенцы.
(3) Вставьте конусную гайку (всегда используйте конусную гайку, прилагающуюся
соответственно к внутреннем
у и внешнем
у модулям или ответвительной коробке)
на трубу и выполните развальцовку с помощью развальцовочного инструмента.
Используйте специальный развальцовочный инструмент для R410A или R32, либо
стандартный развальцовочный инструмент. При использовании других конусных
гаек может возникнуть утечка хладагента.
(4) Защитите трубы, защемив их или заклеив лентой, для предотвращения попадания
в трубы пыли, грязи и во
ды.
Штамп
A
Труба
B
L
Убедитесь, что [L] развальцовано
единообразно, и что отсутствуют
трещины и царапины.
Внешний диаметр трубы
(мм [дюйм])
Размер A [мм]
Размер В [мм]
Развальцовочный инструмент
для R32, зажимного типа
6,35 (1/4)
от 0 до 0,5
9,1
9,52 (3/8) 13,2
12,70 (1/2) 16,6
15,88 (5/8) 19,7
19,05 (3/4) 24,0
При использовании стандартных развальцовочных инструментов для труб R32, для
достижения указанной развальцовки размер A должен быть примерно на 0,5 мм
больше показанного в таблице (для развальцовки с помощью специальных разваль-
цовочных инструментов для R32). Используйте толщиномер для измерения размер A.
Ширина по
граням
Внешний диаметр трубы
(мм [дюйм])
Ширина по граням
конусной гайки [мм]
6,35 (1/4) 17
9,52 (3/8) 22
12,70 (1/2) 26
15,88 (5/8) 29
19,05 (3/4) 36
6.6.2. Сгибание труб
ВНИМАНИЕ
Для предотвращения разрыва трубы избегайте острых изгибов.
Если труба повторно сгибается в одном и том же месте, она разорвется.
• Трубы формуются руками. Будьте осторожны, чтобы не смять их.
• Согните на 70 мм или больше при помощи трубогибочной машины.
• Не сгибайте трубы под углом больше 90°.
• При повторных изгибах или растяжениях труб ма
териал ст
анет жестче, что осложнит
дальнейшее сгибание или растяжение труб.
• Не сгибайте и не растягивайте трубы более 3-х раз.
• При сгибании трубы не сгибайте ее в
исходном виде. Это приведет к смятию
трубы. Вместо этого срежьте изоляци-
онную трубу при помощи острого реза-
ка, как показано справа, и сгибайте по-
сле то
г
о как покажется основная труба.
После сгибания трубы до нужной сте-
пени обязательно установите на трубу
теплоизоляционную трубу и закрепите
при помощи ленты.
Труба
Изоляция
Труба
Резак
Линия разреза
