D-EIMAC01108-16EU - 111/248
instalada. Antes de ativar a nova unidade aconselha-se
efetuar testes regulares e tratamentos químicos adequados
da água.
11. Se o glicol for adicionado ao sistema hidráulico como, por
exemplo, proteção anticongelante, a pressão de aspiração
será inferior, com rendimentos também inferiores da
unidade e quedas maiores de pressão. Todos os sistemas
de proteção da unidade como o anti-congelamento, por
exemplo, e a proteção de baixa pressão devem ser
novamente regulados.
12. Antes de isolar os tubos de água controlar se há
vazamentos.

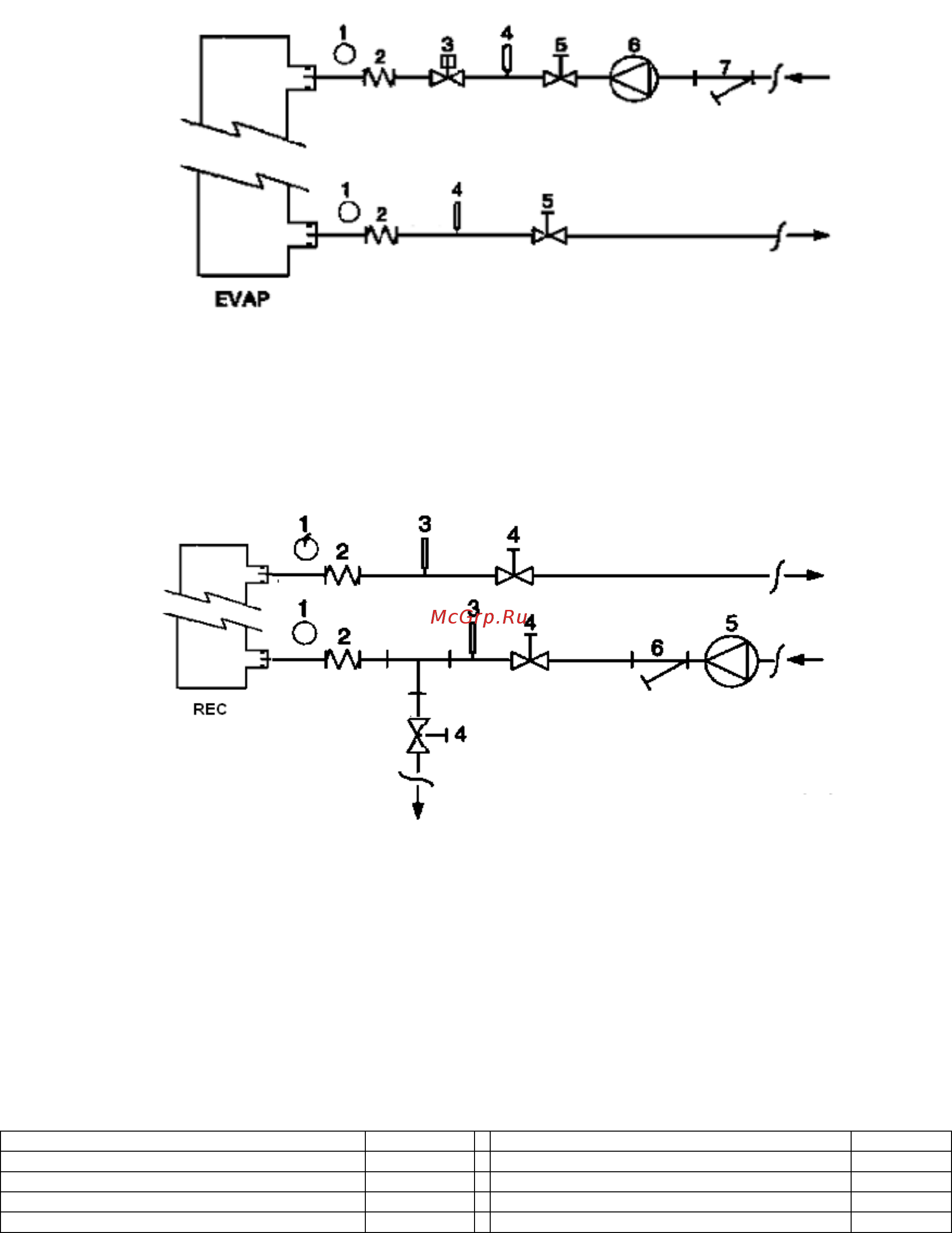

Рисунок 5 - Схема подключения гидравлических линий к испарителю
1. Манометр
2. Гибкое гидравлическое соединение
3. Реле протока
4. Датчик температуры
5. Отсечной клапан
6. Насос
7. Фильтр
Рисунок 6 - Схема подключения гидравлических линий к теплообменникам
рекуперации тепла s
1. Манометр
2. Гибкое гидравлическое соединение
3. Датчик температуры
4. Отсечной клапан
5. Насос
6. Фильтр
Обработка воды
Перед вводом агрегата в эксплуатацию выполните очистку
гидравлического контура. Грязь, накипь, продукты
коррозии и другие инородные частицы могут скапливаться
в теплообменнике, ухудшая условия теплообмена, а также
приводя к увеличению сопротивления системы и
снижению расхода воды. Таким образом, надлежащая
водоподготовка уменьшает риск коррозии, эрозии и
образования накипи и т.д. Способ водоподготовки
определяется непосредственно на месте установки
агрегата, исходя из типа системы и характеристик
используемой воды.
Производитель не несет ответственность за повреждение
или неисправную работу оборудования, возникающие в
результате применения необработанной или неправильно
обработанной воды.
T Таблица 1 - Допустимое содержание примесей в воде
pH (25°C)
6,88,0
Общая жесткость (мг CaCO
3
/ л)
200
Электропроводность S/cm (25°C)
800
Железо (мг Fe / л)
1,0
Ионы хлора (мг Cl
-
/ л)
200
Ионы сульфида (мг S
2 -
/ л)
Отсутствует
Ионы сульфата (мг SO
2
4
-
/ л)
200
Ионы аммония (мг NH
4
+
/ л)
1,0
Щелочность (мг CaCO
3
/ л)
100
Двуокись кремния (мг SiO
2
/ л)
50
