D-EIMAC01108-16EU - 122/248

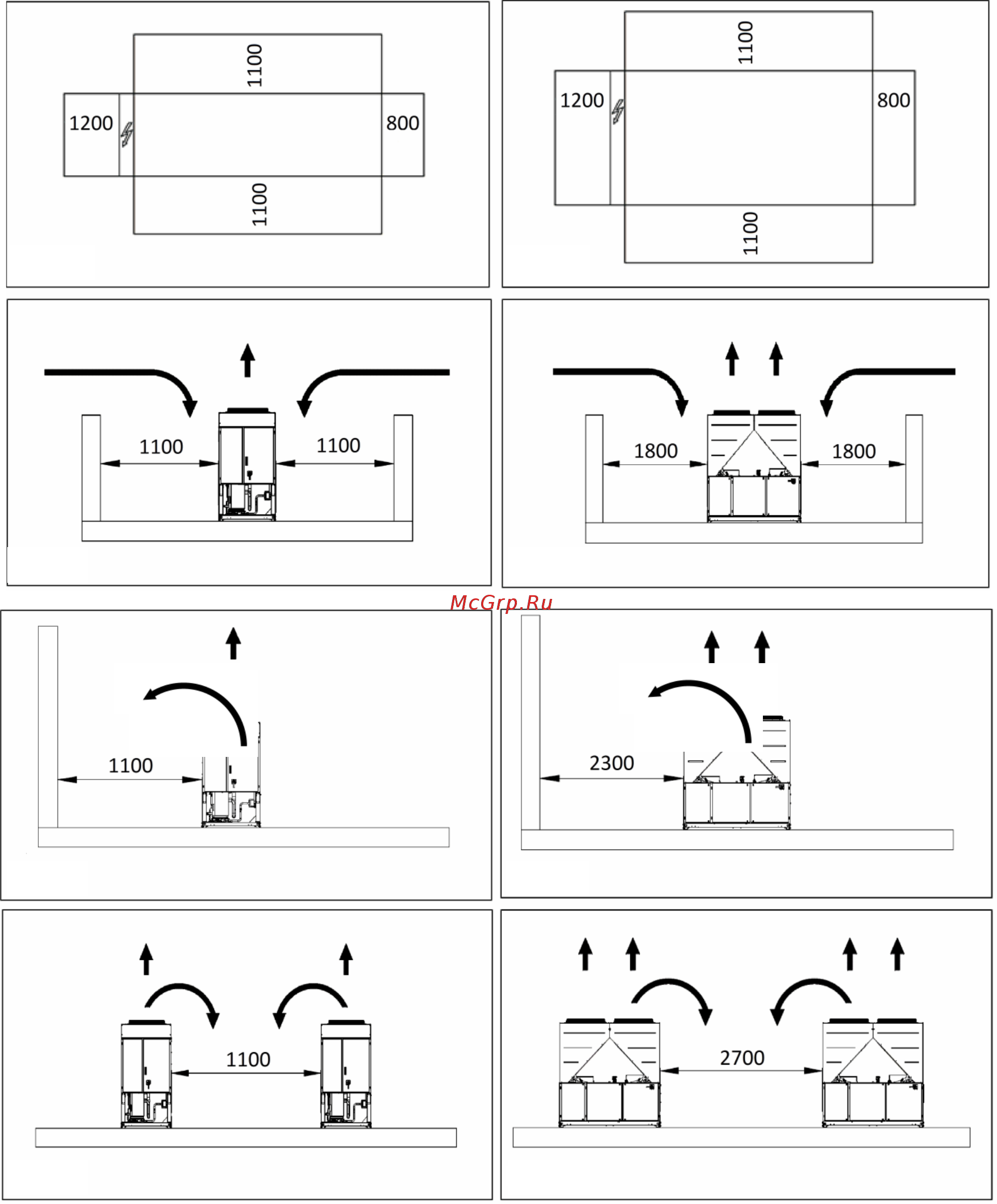

Figur 4 – Minsta platskrav
7. Ett filter eller en anordning som kan avlägsna
partiklar från vätskan. Användandet av ett filter
förlänger förångarens och pumpens livslängder och
hjälper hydraulsystemet att förbli i bästa skick.
Förångaren har ett elektriskt motstånd med en
termostat som garanterar skydd mot frysning av
vattnet vid lufttemperaturer ner till
-25°C. Alla övriga vattenledningar/hydrauliska
anordningar som är externa till enheten måste därför
skyddas mot frost.
8. Anordningen för värmeåtervinning ska tömmas på
vatten under vintersäsongen, såvida inte en
blandning av glykol tillsätts till hydraulkretsen, i rätt
blandningsförhållande.
Fig. 4C
Fig. 4B
Fig. 4A
Fig. 4F
Fig. 4E
Fig. 4G
Fig. 4H
Fig. 4D
