D-EIMAC01108-16EU - 27/248
der Inbetriebnahme der neuen Einheit sollte das
Wasser regelmäßigen Tests und geeigneten
chemischen Behandlungen unterzogen werden.
11. Sollte das Glykol der Anlage als Frostschutzmittel
zugesetzt werden, ist darauf zu achten, dass der
Ansaugdruck niedriger sein muss, die Leistungen
der Anlage werden geringer und die Druckabfälle
stärker sein. Alle Maßnahmen zum Schutz der
Einheit, wie der Frostschutz und der Schutz vor zu
geringem Druck müssen erneut eingestellt werden.
12. Vor dem Absperren der Wasserleitungen sind diese
auf Leckagen zu prüfen.

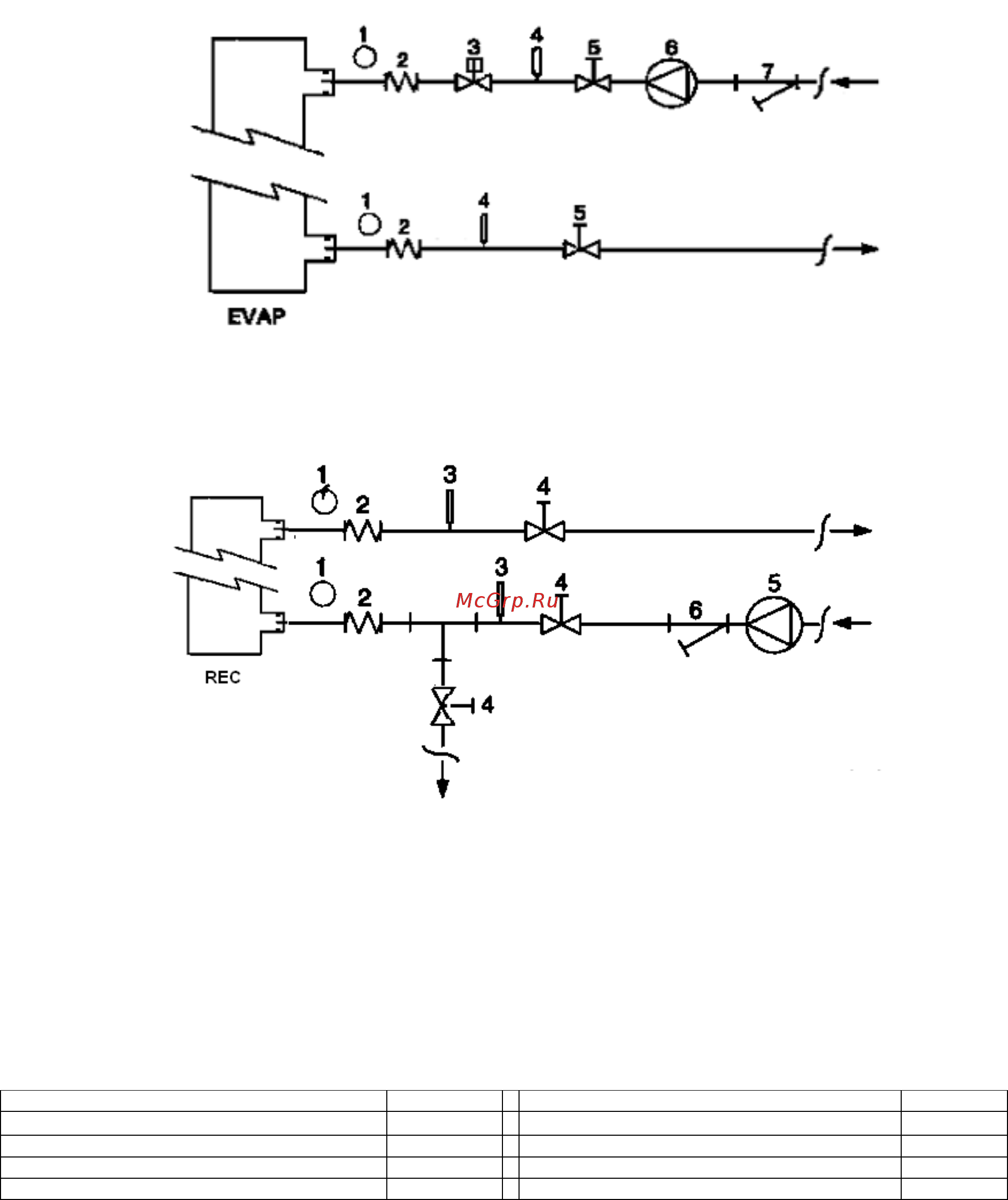

Abbildung 5 - Anschluss der Wasserleitungen am Verdampfer
1. Manometer
2. Elastisches Verbindungsstück
3. Durchflusswächter
4. Temperaturfühler
5. Absperrventil
6. Pumpe
7. Filter
Abbildung 6 - Anschluss der Wasserleitungen an die Rückgewinnungswärmetauscher
1. Manometer
2. Elastisches Verbindungsstück
3. Temperaturfühler
4. Absperrventil
5. Pumpe
6. Filter
Wasserbehandlung
Vor Inbetriebnahme der Einheit den Wasserkreislauf reinigen.
Schmutz, Kalk, Rostsplitter oder anderes Material können sich
im Wärmetauscher ablagern und dadurch dessen
Wärmeaustauschvermögen reduzieren. Es kann auch der
Druckabfall zunehmen und den Wasserdurchfluss reduzieren.
Eine geeignete Wasserbehandlung kann somit die Gefahr von
Korrosion, Erosion, Kalkbildung usw. reduzieren. Welche die
geeignetste Wasserbehandlung ist, muss vor Ort je nach Art
der Anlage und den Eigenschaften des Wassers festgelegt
werden.
Der Hersteller haftet nicht für Schäden oder Betriebsstörungen
des Geräts infolge unterlassener oder ungeeigneter
Wasserbehandlung.
Tabelle 1 - Grenzwerte für akzeptable Wasserqualität
pH (25°C)
6,88,0
Gesamthärte (mg CaCO
3
/ l)
200
Elektrische Leitfähigkeit S/cm (25°C)
800
Eisen (mg Fe / l)
1,0
Chloridionen (mg Cl
-
/ l)
200
Sulfidionen (mg S
2 -
/ l)
Keine
Sulfationen (mg SO
2
4
-
/ l)
200
Ammoniumionen (mg NH
4
+
/ l)
1,0
Alkalinität (mg CaCO
3
/ l)
100
Kieselerde (mg SiO
2
/ l)
50
