D-EIMAC01108-16EU - 171/248
11. Pokud se glykol přidá do hydraulického systému jako
prostředek proti zamrznutí, dávejte pozor, poněvadž
přívodní tlak bude nižší, výkonnost zařízení se sníží
a poklesy tlaku budou větší. Je zapotřebí opětovně
seřídit všechny ochranné systémy zařízení, jako
zařízení proti zamrznutí a ochranné zařízení proti
nízkému tlaku.
12. Před izolováním vodních trubek se ujistěte, že
nedochází k únikům.

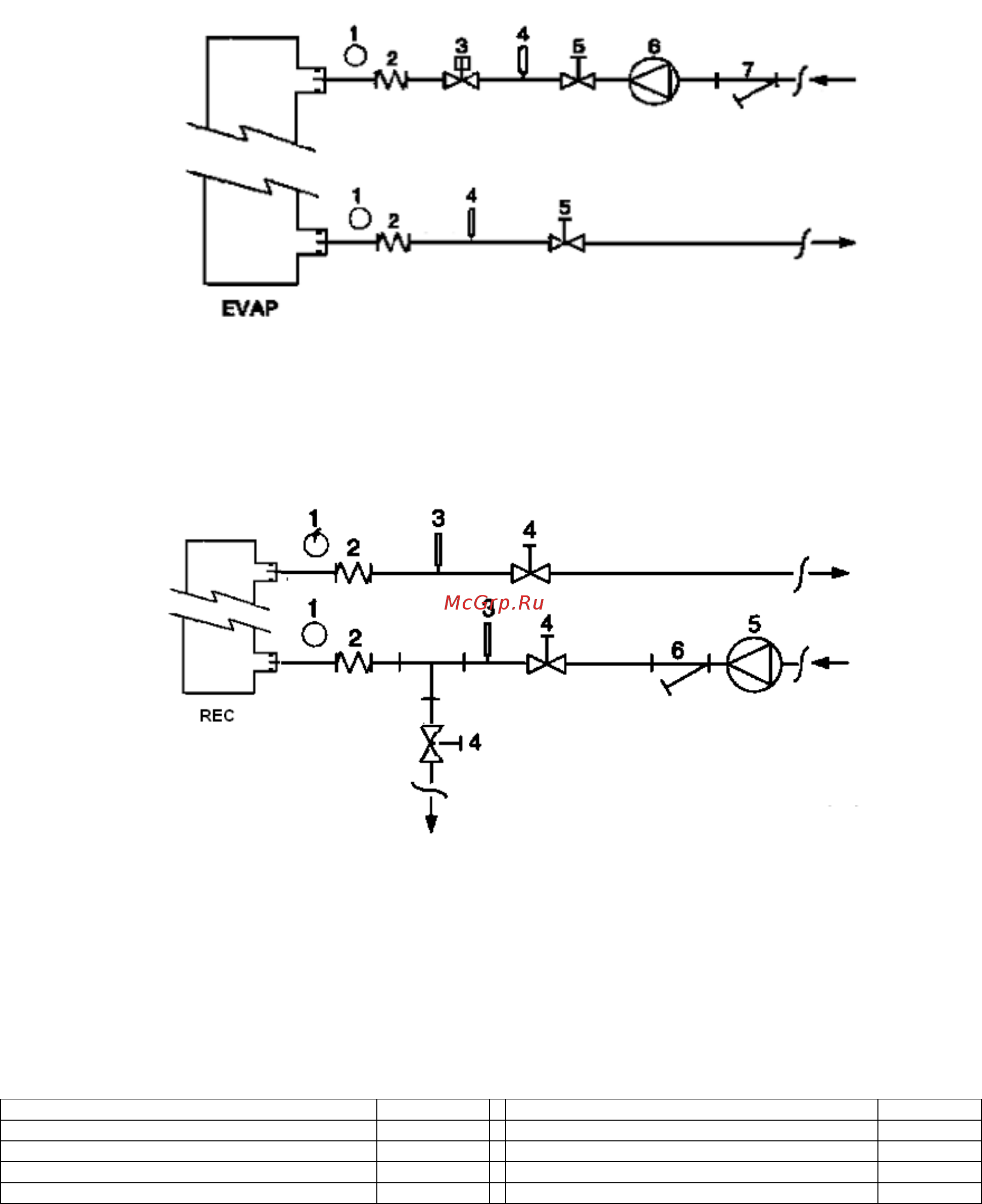

Obrázek 5 - Zapojení vodních trubek k evaporátoru
1. Manometr
2. Flexibilní konektor
3. Průtokoměr
4. Tepelná sonda
5. Izolační ventil
6. Čerpadlo
7. Filtr
Obrázek 6 - Zapojení vodních trubek k výměníkům rekuperace tepla
1. Manometr
2. Flexibilní konektor
3. Tepelná sonda
4. Izolační ventil
5. Čerpadlo
6. Filtr
Úprava vody
Před spuštěním zařízení vyčistěte vodní obvod. Nečistota,
vápník, usazeniny koroze anebo jiného materiálu se můžou
hromadit uvnitř tepelného výměníku a snížit tak jeho kapacitu
tepelné výměny. Může dojít i k poklesu tlaku, ke snížení
průtoku vody. Vhodná úprava vody může tedy snížit riziko
koroze, eroze, formování vápníku atd. Odpovídající a
nejvhodnější úprava se určí přímo na místě podle typu
systému a vlastností vody.
Výrobce neodpovídá za eventuální škody anebo špatné
fungování zařízení v důsledku chybějící anebo nevhodné
úpravy vody.
Tabulka 1 - Akceptovatelné limity kvality vody
pH (25°C)
6,88,0
Celková tvrdost (mg CaCO
3
/ l)
200
Elektrická vodivost S/cm (25°C)
800
Železo (mg Fe / l)
1,0
Chloridové iony (mg Cl
-
/ l)
200
Sulfidové iony (mg S
2 -
/ l)
Žádný
Sulfátové iony (mg SO
2
4
-
/ l)
200
Amonné iony (mg NH
4
+
/ l)
1,0
Zásaditost (mg CaCO
3
/ l)
100
Oxid křemičitý (mg SiO
2
/ l)
50
