D-EIMAC01108-16EU - 23/248

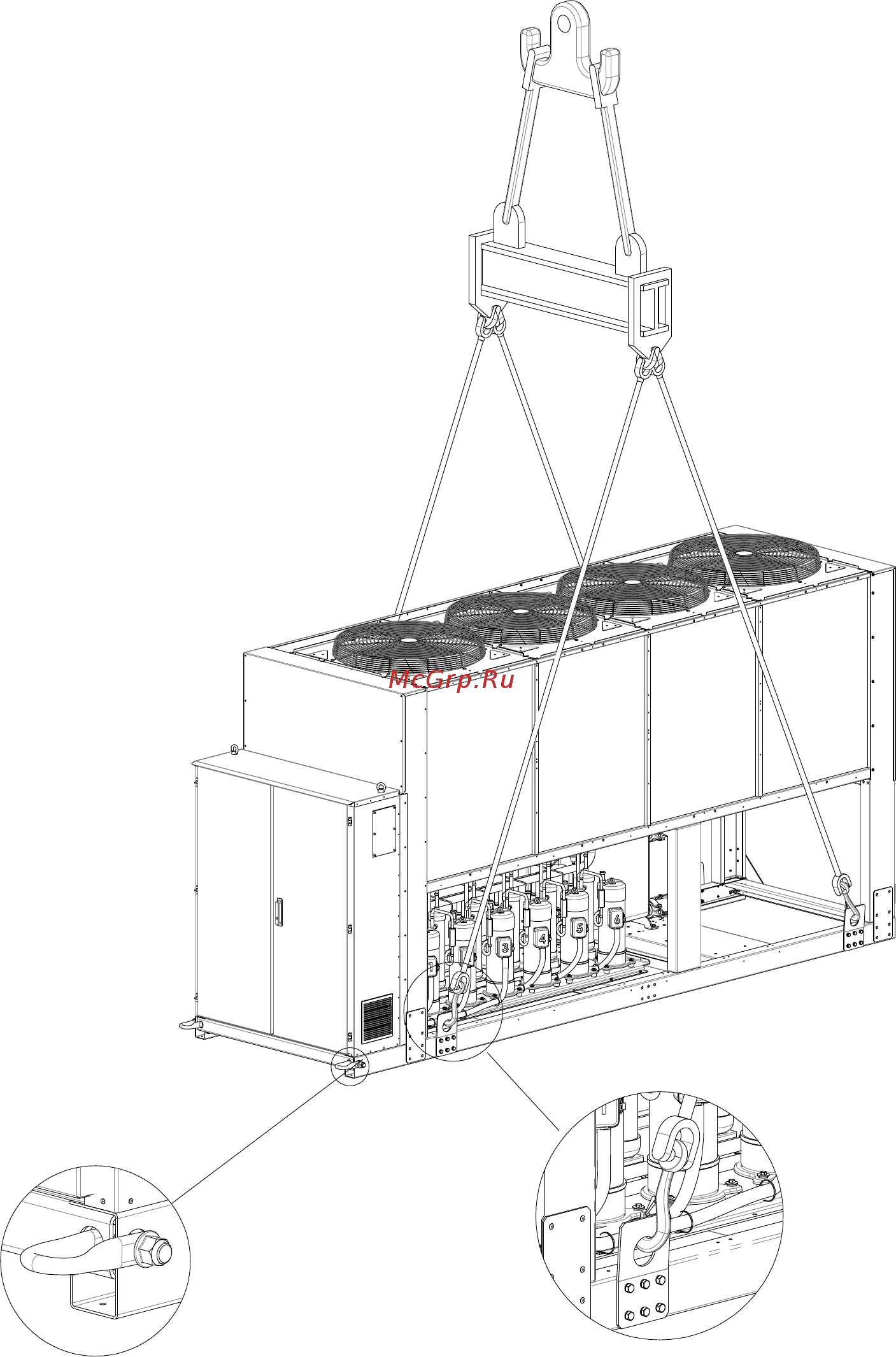

Abbildung 3 - Anheben der Einheit
EWAQ210GZ
Hinweis : Befolgen Sie die Hebeanweisungen auf dem entsprechenden Schild an der elektrischen
Schalttafel.
7: Anweisungen zum Anheben
