Руководство по эксплуатации GM441 00 000-01 РЭ
10
ПАНЕЛь УПРАВЛЕНИЯ
Таблица 1
Горелка
Мощ-
ность,
кВт
Природный газ
ном. давл.
1300 Па
Природный газ
ном. давл.
2000 Па
Сжиженный
газ ном. давл.
3000Па
Марки-
ровка
сопла
ВМП Марки-
ровка
сопла
ВМП Марки-
ровка
сопла
ВМП
Горелка повышенной мощности
(передняя правая и задняя
левая)
2,3 123 65 113 60 73 36
Горелка нормальной мощности
(передняя левая и задняя
правая)
1,9 110 49 101 49 69 29
Основная горелка духовки
2,6 145 95 129 83 83 65
Максимальный расход газа на
плите
- 1050 л/ч 612 г/ч
Примечание:
В графах «маркировка сопла» указан диаметр отверстия сопла в ммх100. Сменные
сопла и ВМП поставляются по отдельному заказу.
Для плит, оснащённых кранами c регулируемым ВМП, настройка расхода газа произ-
водится поворотом ВМП. Регулирование производится до обеспечения устойчивого
горения на малом пламени. При переводе на другое давление газа необходимо заме-
нить сопла горелок и отрегулировать расход газа через ВМП, без замены ВМП.
8.2. ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
■ Суммарный вес продуктов, располагаемых на решётке духовки, не более, кг............3
■ Вес посуды с продуктами, устанавливаемой на одну газовую горелку,
не более, кг.........................................................................................................................10
■ Диаметр посуды, устанавливаемой на горелку, не менее, мм..................................120
■ Диаметр посуды, устанавливаемой на горелку, не более, мм..................................240
9. ПАНЕЛь УПРАВЛЕНИЯ
■ В данном руководстве дается описание всех функций и элементов комфортности,
символы которых могут присутствовать на панели управления плиты. Для Вашей
плиты перечень элементов комфортности указан в таблице на обложке настоящего
руководства.

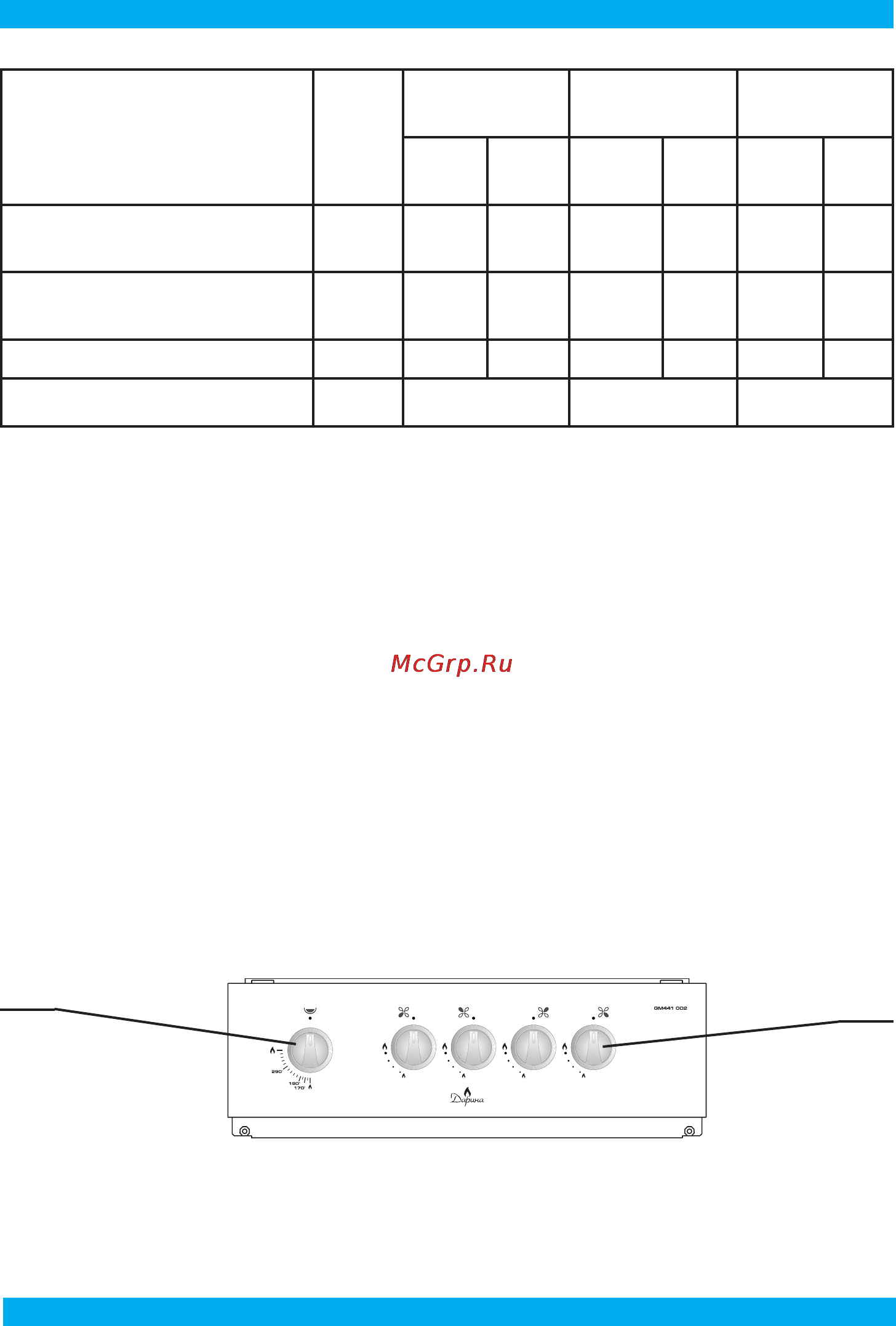

рис. 7. Панель плиты
1. Рукоятка управления крана горелки духовки.
2. Рукоятка управления крана горелки стола.
2
1
