Руководство по эксплуатации GM441 00 000-01 РЭ
17
Предупреждение!
! При проведении работ со снятой дверцей ни в коем случае нельзя снимать
упоры дверцы, т.к. это вызовет резкий рывок цапф шарниров, что может
нанести травму. Когда моете духовку, будьте аккуратны — не повредите
резиновое уплотнение.
УХОД ЗА ПЛИТОЙ

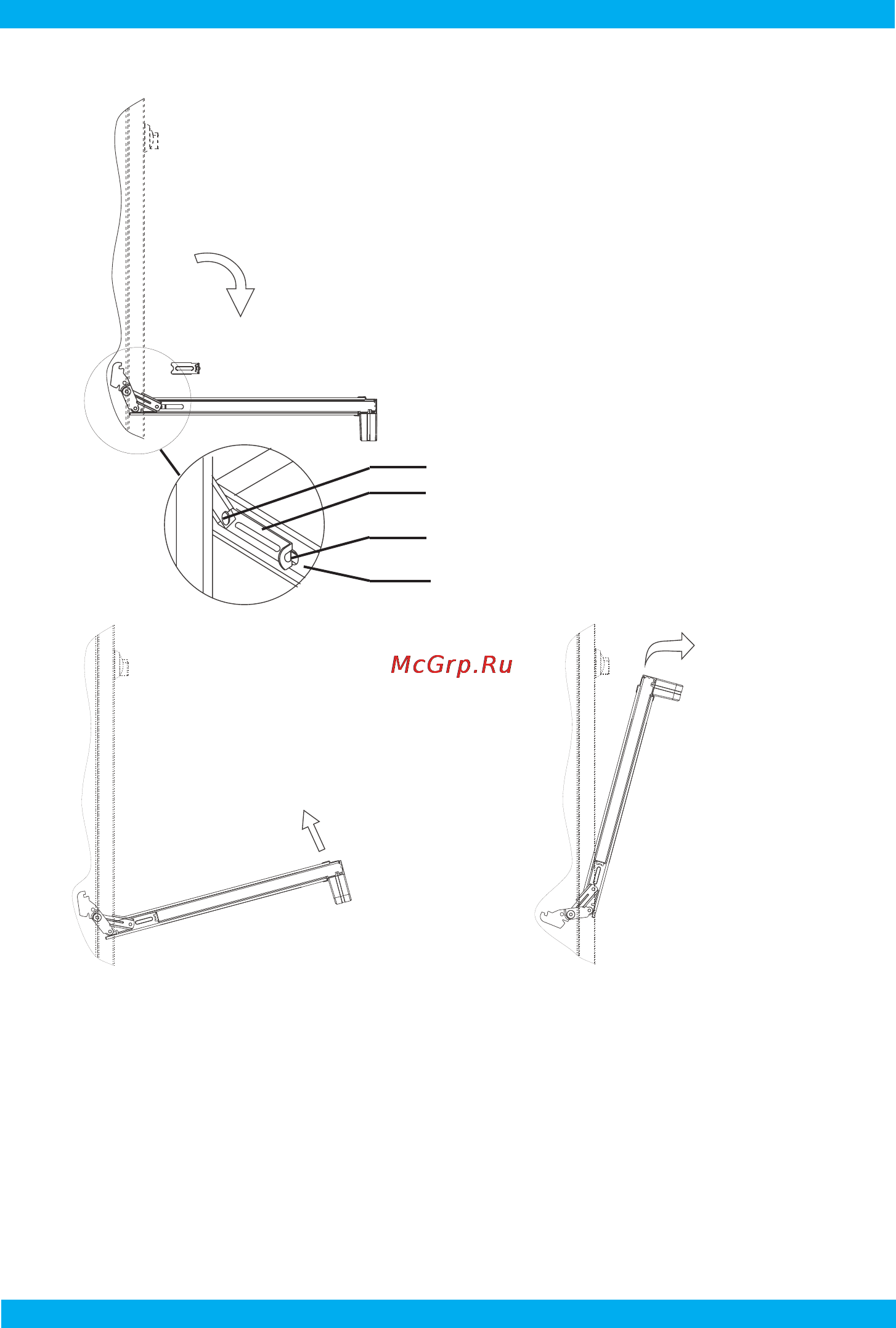

рис. А
паз упора упирается в ось
упор дверки духовки
язык упора, заведенный в паз стойки
паз стойки
Установку дверцы производить
в обратной последовательности
рис. 11
рис. Б
рис. В
