108
Português

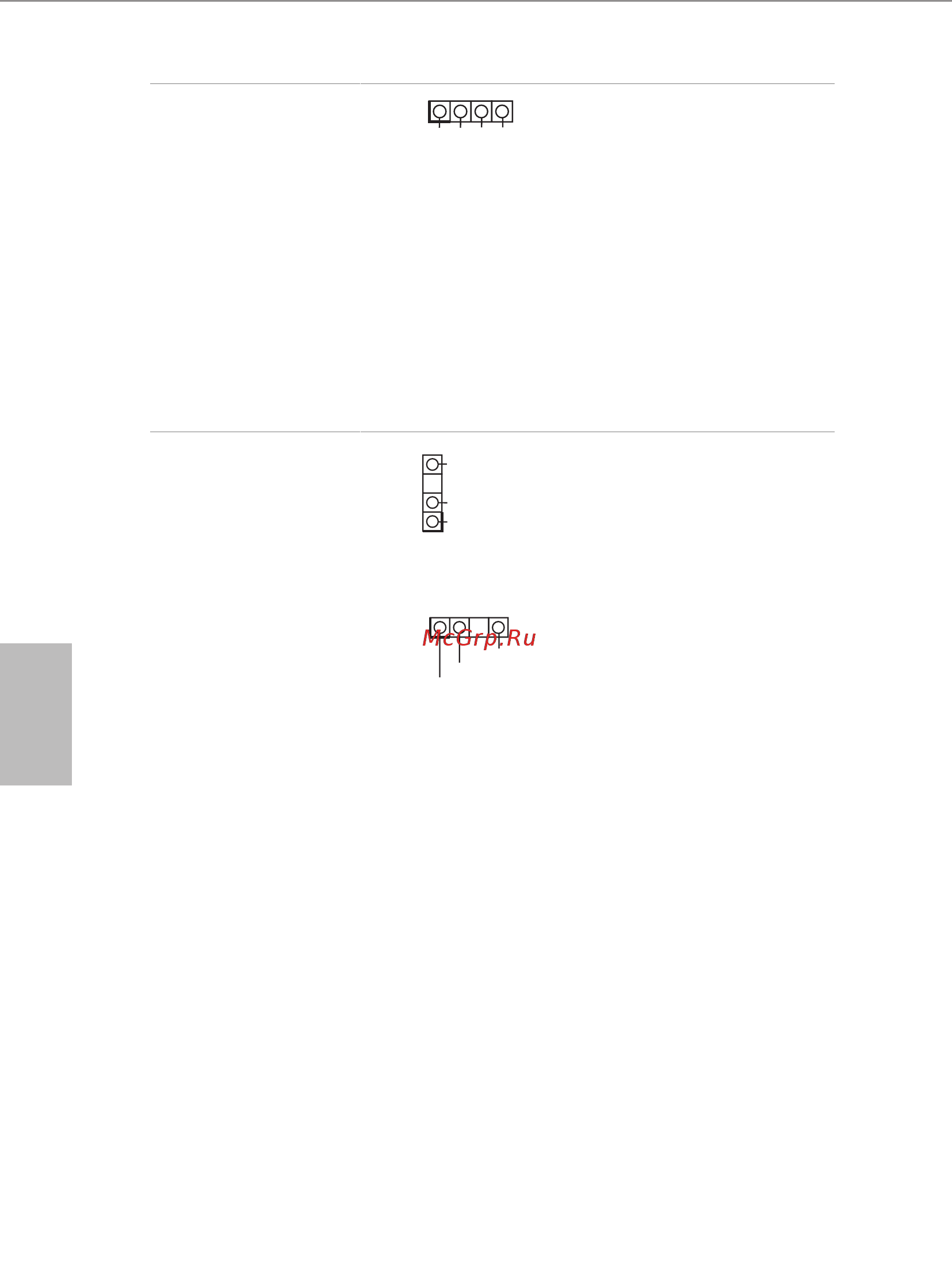

Cabeçotes de LED RGB
(RGB_LED1 de 4 pinos)
(ver p.1, N.º 26)
Cabeçote RGB LED é usado para
conectar o cabo de extensão
de LED RGB que permite aos
usuários escolher entre vários
efeitos de iluminação LED.
Atenção: Nunca instale o cabo
RGB LED na orientação errada;
caso contrário, o cabo pode ser
danicado.
* Consulte a página 34 para obter
mais informações sobre esta
plataforma.
Plataforma de LED
Ajustável
(ADDR_LED1 3 pinos)
(ver p.1, N.º 6)
(ADDR_LED2 3 pinos)
(ver p.1, N.º 27)
Esta plataforma é usada para
conectar caboi de extensão
Ajustável
de LED que permite
aos usuários escolher entre vários
efeitos de iluminação de LED.
Atenção:
Nunca instale o cabo
de LED Ajustável na orientação
errada, caso contrário o cabo
pode ser danicado.
*Consulte a página 35 para obter
mais informações sobre esta
plataforma.
12V GRB
1
VOUT
DO_ADDR
GND
1
VOUT
DO_ADDR
GN
D
1
