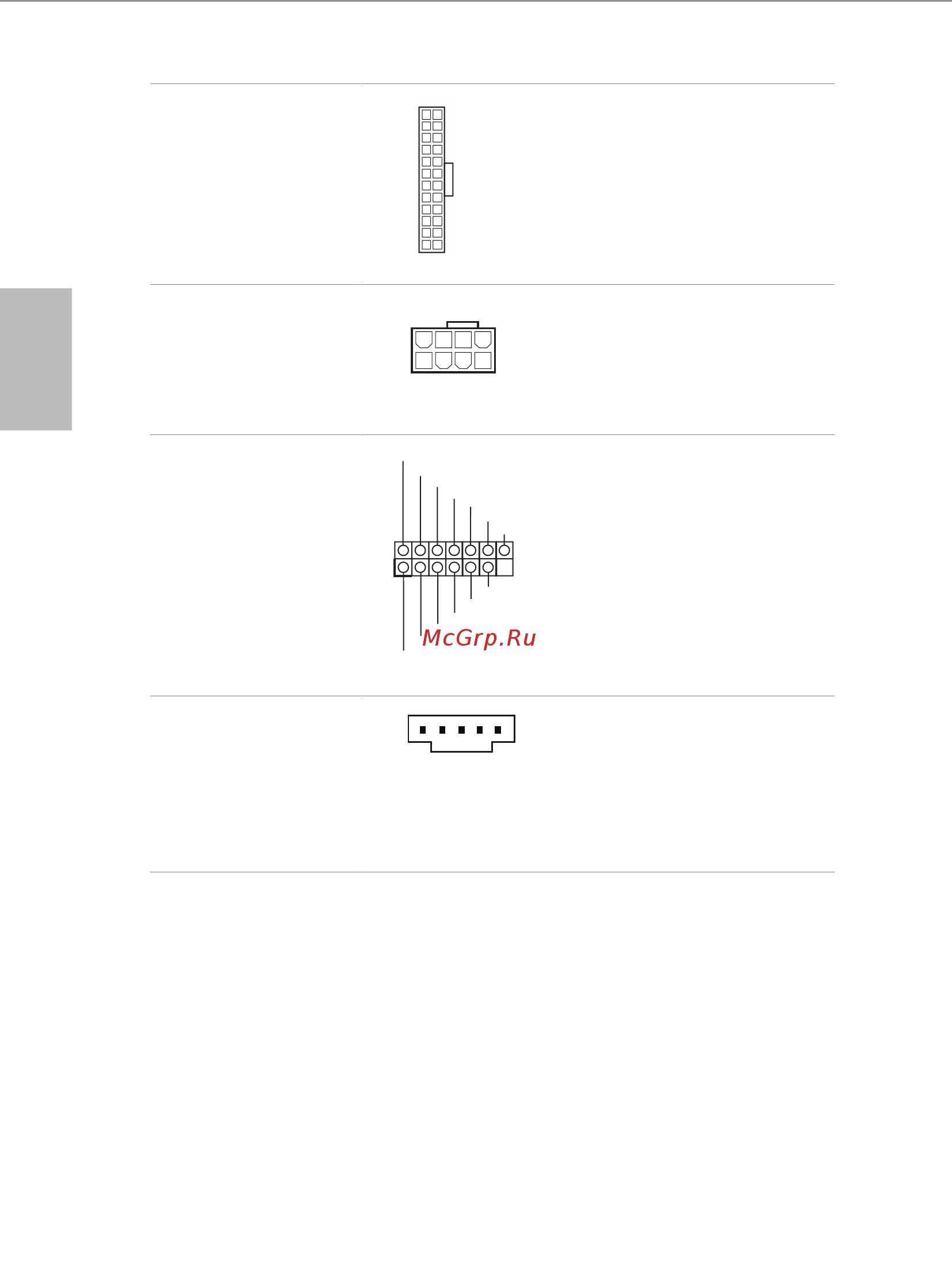

![ASRock B460M Steel Legend [170/179] 繁體中文](/views2/1686808/page170/bgaa.png)
168
繁體中文
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁，
編號 7）
本主機板配備一組 24-pin
ATX 電源接頭。若要使用
20-pin ATX 電源供應器，
請插入 Pin 1 及 Pin 13。
ATX 12V 電源接頭
(8-pin ATX12V1)
（請參閱第 1 頁，
編號 1）
本主機板配備一組 8-pin
ATX 12V 電源接頭。若要使
用 4-pin ATX 電源供應器，
請插入 Pin 1 及 Pin 5。
SPI TPM 排針
(13-pin SPI_TPM_J1)
（請參閱第 1 頁，
編號 19）
此接頭支援 SPI 信賴平台模組
(TPM) 系統，可確保儲存金鑰、
數位憑證、密碼及資料的安全。
TPM 系統也能強化網路安全、
保護數位身分並確定平台完整
性。
underbolt AIC 接頭
(5-pin TB1)
（請參閱第 1 頁，
編號 25）
請透過 GPIO 纜線將
underbolt ™ 附加介面卡 (AIC)
接至此接頭。
* 請將 underbolt ™ AIC 卡安
裝於 PCIE3（預設插槽
）
。
4
1
8 5
1
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
12
1
24
13
