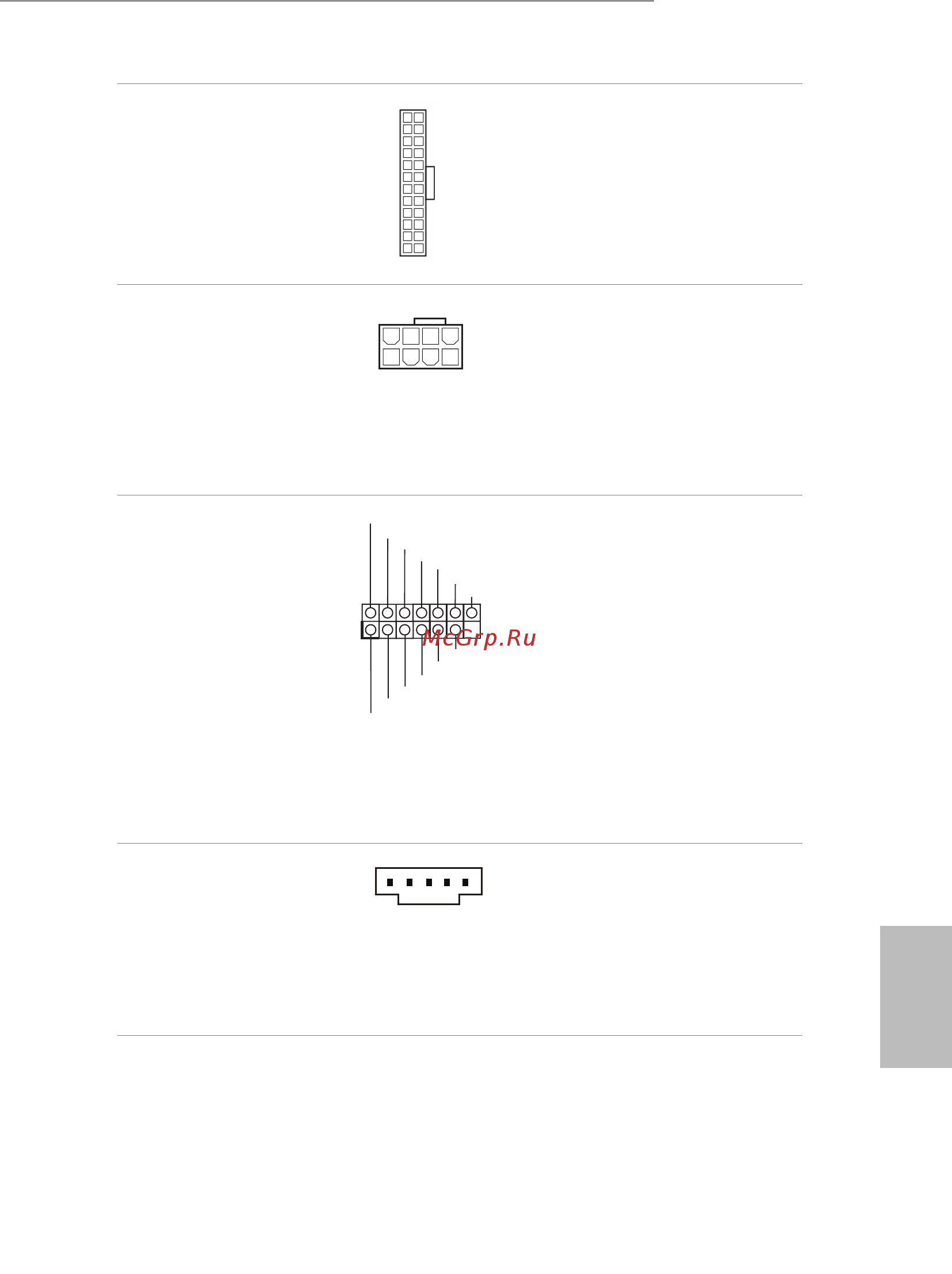

Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 7)
Cette carte mère est dotée d’un
connecteur d’alimentation
ATX à 24 broches. Pour
utiliser une alimentation
ATX à 20 broches, veuillez
eectuer les branchements sur
la Broche 1 et la Broche 13.
Connecteur d’alimentation
ATX 12 V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
Cette carte mère est dotée d’un
connecteur d’alimentation
ATX 12 V à 8 broches. Pour
utiliser une alimentation ATX
à 4 broches, veuillez eectuer
les branchements sur la
Broche 1 et la Broche 5.
Embase SPI TPM
(SPI_TPM_J1 à
13broches)
(voir p.1, No. 19)
Ce connecteur prend en charge
un module SPI TPM (Trusted
Platform Module – Module de
plateforme sécurisée), qui permet
de sauvegarder clés, certicats
numériques, mots de passe et
données en toute sécurité. Le
système TPM permet également
de renforcer la sécurité du
réseau, de protéger les identités
numériques et de préserver
l’intégrité de la plateforme.
Connecteur underbolt
AIC
(TB1 à 5 broches)
(voir p.1, No. 25)
Veuillez connecter une carte
d’extension underbolt™ (AIC)
à ce connecteur via le câble
GPIO. *Veuillez installer la carte
underbolt™ AIC sur PCIE3
(emplacement par défaut).
12
1
24
13
4
1
8 5
1
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS
#
RST#
RSMRST#
TPM_PIRQ
