B460M Steel Legend
Español
81
B460M Steel Legend

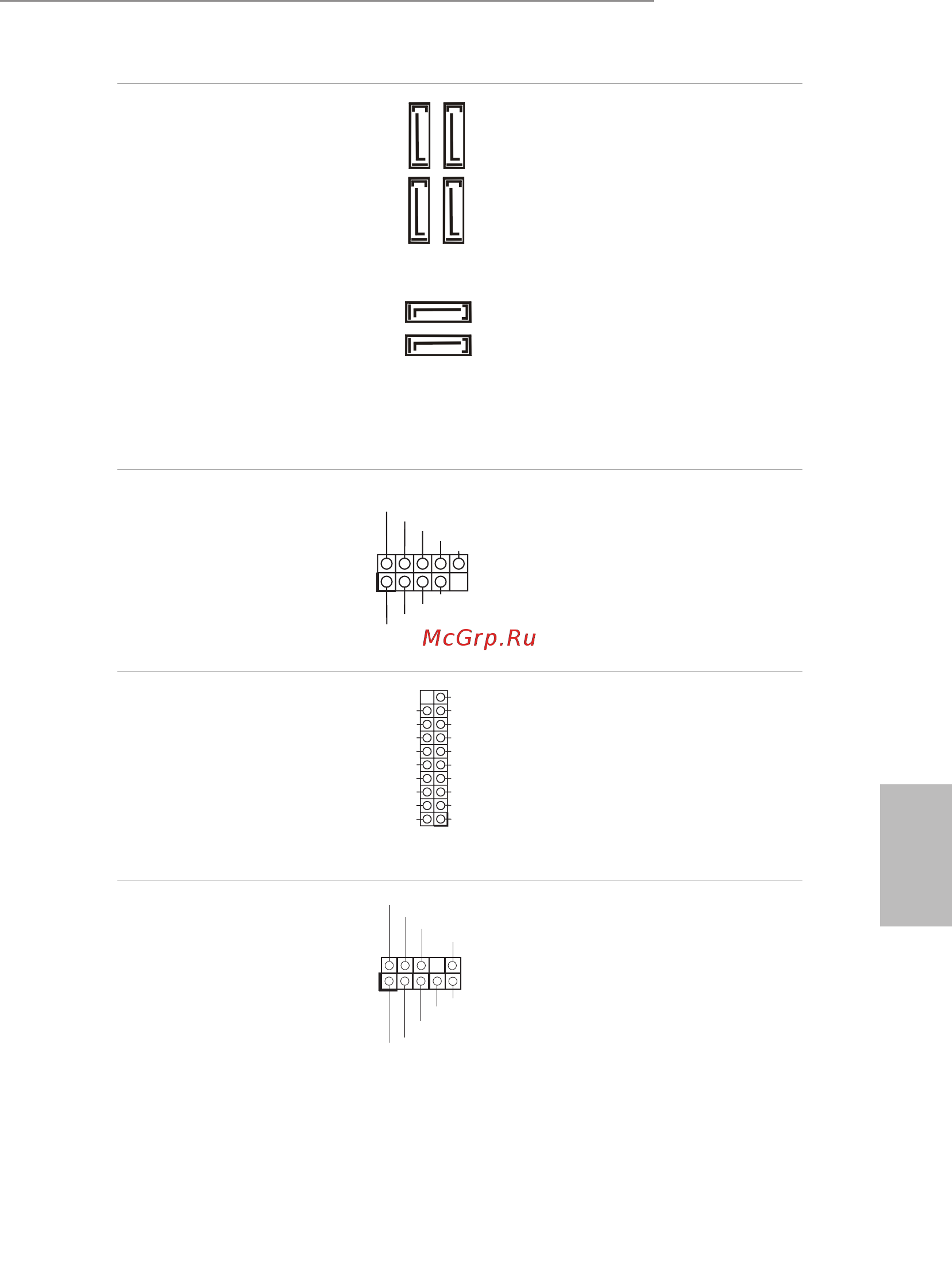

Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, nº 17)
(SATA3_1:
consulte la pág.1, nº 18)
(SATA3_2:
consulte la pág. 1, nº 9)
(SATA3_3:
consulte la pág. 1, nº 10)
(SATA3_4:
consulte la pág. 1, nº 11)
(SATA3_5:
consulte la pág. 1, nº 12)
Estos seis conectores SATA3
son compatibles con cables de
datos SATA para dispositivos
de almacenamiento interno con
una velocidad de transferencia
de datos de hasta 6,0 Gb/s.
Si M2_2 se ocupa con un
dispositivo M.2 de tipo SATA,
SATA3_0 se deshabilitará.
Cabezales USB 2.0
(USB3_4 de 9 contactos)
(consulte la pág. 1, nº 21)
(USB5_6 de 9 contactos)
(consulte la pág. 1, nº 20)
Hay dos bases de conexiones
USB 2.0 en esta placa base. Cada
cabezal USB 2.0 admite dos
puertos.
Cabezal USB 3.2 Gen1
(USB3_5_6 de 19
contactos)
(consulte la pág. 1, nº 8)
Esta placa base tiene otra base de
conexiones USB 3.2 Gen1. Cada
cabezal USB 3.2 Gen1 admite dos
puertos.
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9
contactos)
(consulte la pág. 1, nº 28)
Este cabezal se utiliza para
conectar dispositivos de audio al
panel de audio frontal.
SATA3_1
SATA3_0
SATA3_5
SATA3_3
SATA3_4
SATA3_2
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
