섀시 / 워터 펌프 팬
커넥터
(4 핀 CHA_FAN1/WP)
(1 페이지 , 23 번 항목
참조 )
(4 핀 CHA_FAN2/WP)
(1 페이지 , 24 번 항목
참조 )
(4 핀 CHA_FAN3/WP)
(1 페이지 , 13 번 항목
참조 )
(4 핀 CHA_FAN4/WP)
(1 페이지 , 14 번 항목
참조 )
이 마더보드에는 4 핀 수냉식
섀시
팬 커넥터 4 개가
탑재되어 있습니다 . 3 핀
CPU
섀시
수냉식 쿨러 팬을
연결하려는 경우 핀 1-3 에
연결하십시오 .
CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 3 번 항목
참조 )
이 마더보드에는 4 핀 CPU
팬 ( 저소음 팬 ) 커넥터가
탑재되어 있습니다 . 3 핀 CPU
팬을 연결하려는 경우 핀 1-3 에
연결하십시오 .
CPU/ 워터 펌프 팬
커넥터
(4 핀 CPU_FAN2/WP)
(1 페이지 , 2 번 항목
참조 )
이 마더보드에는 4 핀 수냉식
CPU 팬 커넥터가 탑재되어
있습니다 . 3 핀 CPU 수냉식
쿨러 팬을 연결하려는 경우 핀
1-3 에 연결하십시오 .
1.
고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어
가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시
스템을 설치하십시오 .
2.
AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤
더에 설치하십시오 :
A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패
널용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서
“Recording Volume( 녹음 볼륨 )”을 조정합니다 .

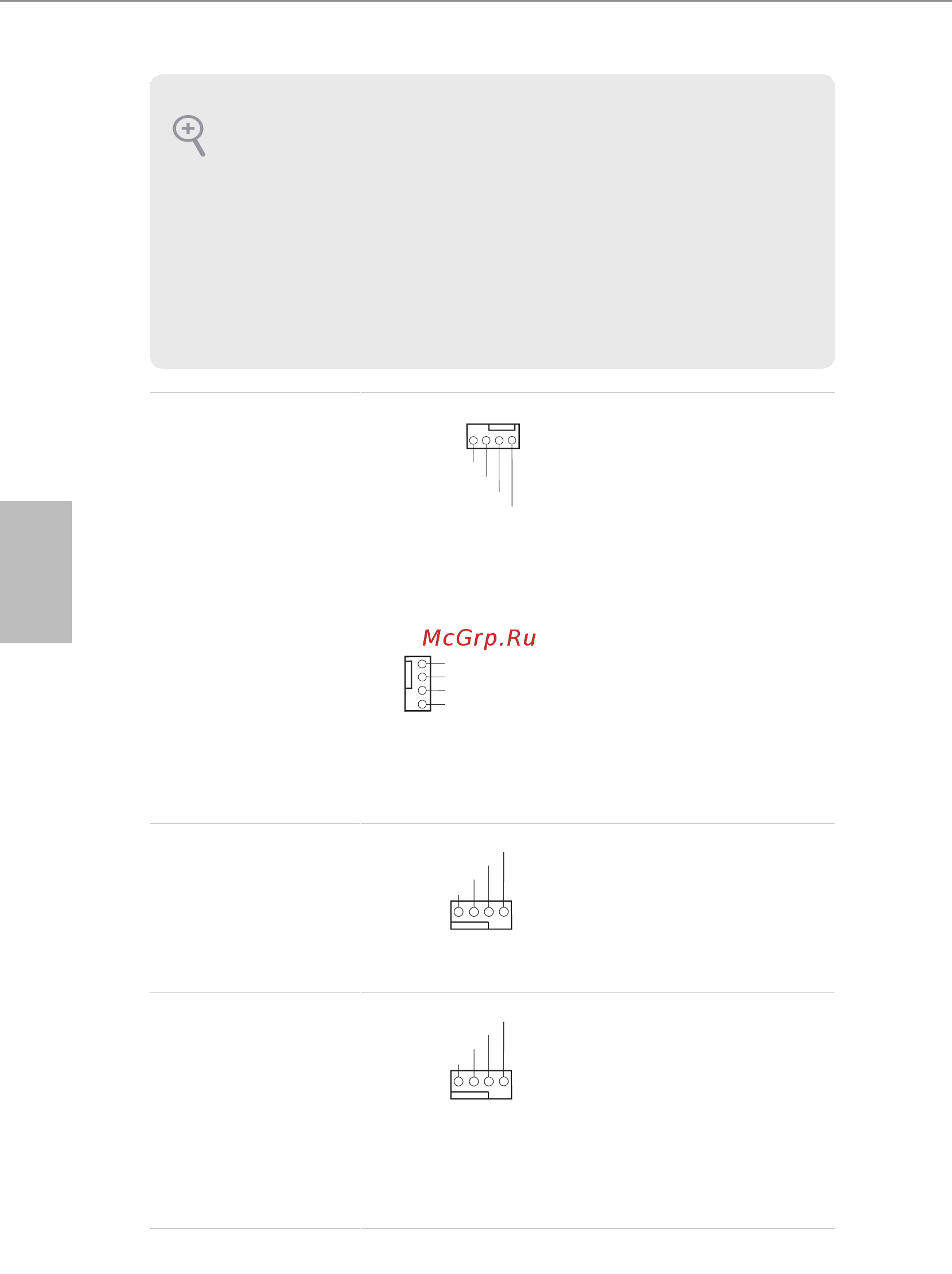

GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
