156
简体中文
简体中文

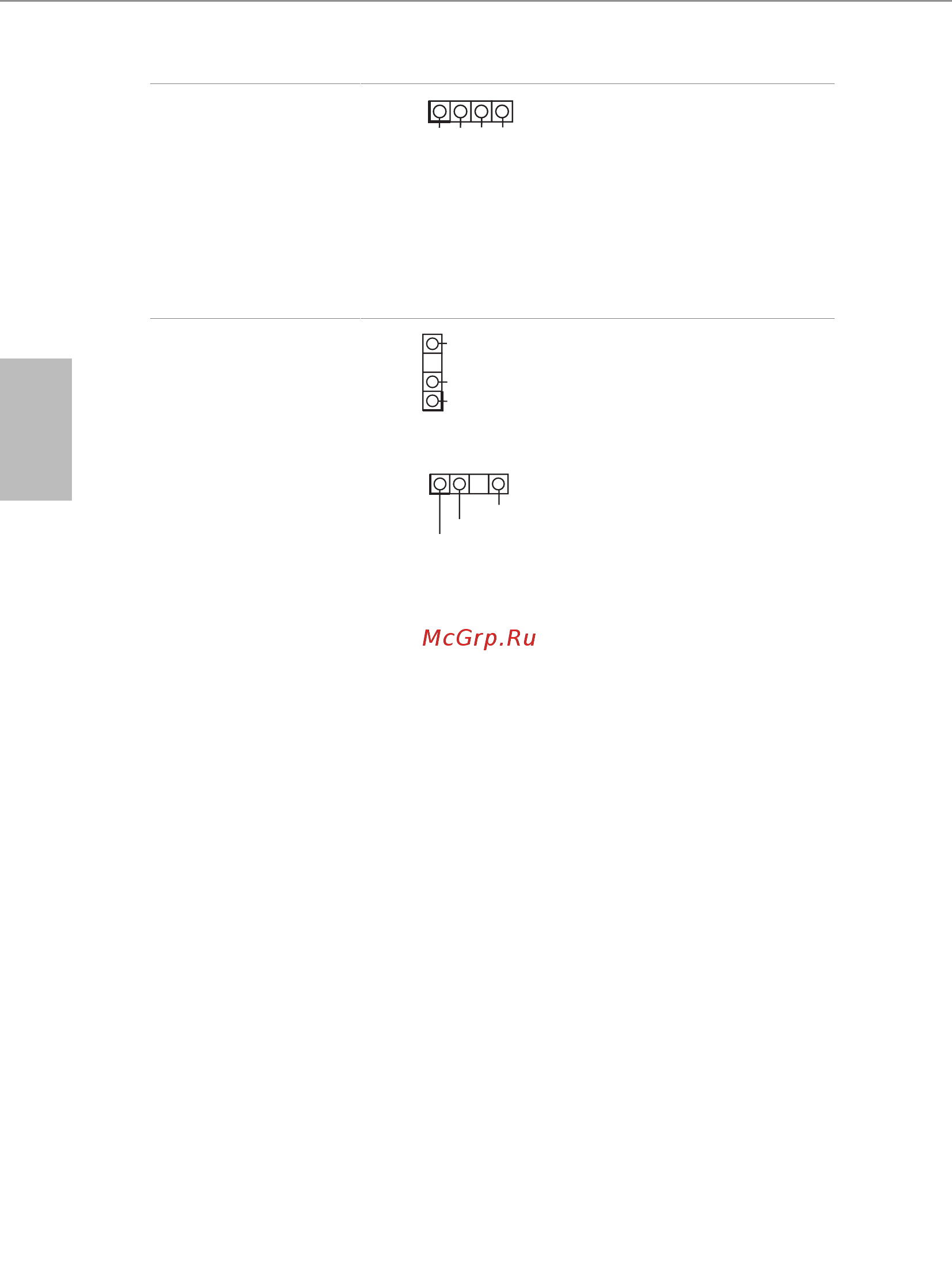

RGB LED 接脚
（4 针 RGB_LED1）
（见第 1 页，第 26 个）
RGB LED 接脚用于连接 RGB
LED 延长线，可让用户选择不
同的 LED 灯光效果。
注意：RGB LED 线安装方向切
勿错误，否则，线缆会损坏。
* 请参考第 34 页了解这个接脚
的详情。
可寻址 LED 接脚
（3 针 ADDR_LED1）
（见第 1 页，第 6 个）
（3 针 ADDR_LED2）
（见第 1 页，第 27 个）
此接脚用于连接
可寻址
LED
延长线，可让用户选择不同的
LED 灯光效果。
注意：必须以正确的方向安装
可寻址 LED 线，否则会损坏线
缆。
* 请参考第 35 页了解这个接脚
的详情。
12V GRB
1
VOUT
DO_ADDR
GND
1
VOUT
DO_ADDR
GN
D
1
