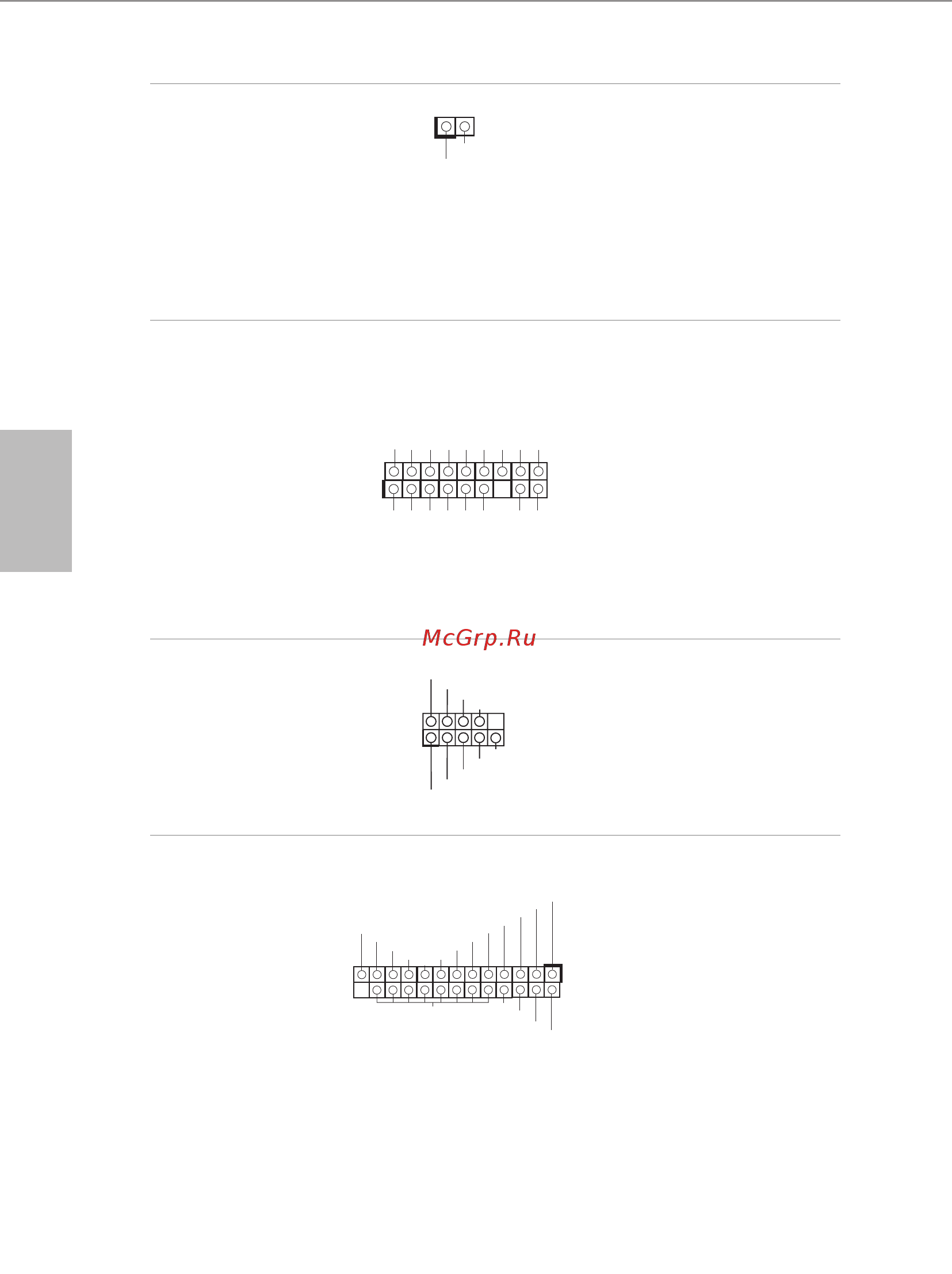

98
日本語
シャーシイントリュー
ジョンヘッダー
（2 ピン CI1）
（p.1、No. 16 参照）
このマザーボードはシャーシカ
バーが開けられたことを検知
する、ケース開閉検知機能を
サポートします。この機能には、
シャーシイントルージョン検知
設計されたシャーシが必要で
す。
TPM ヘッダー
（17 ピン TPMS1）
（p.1、No. 14 参照）
このコネクターはトラステッドプ
ラットフォームモジュール（TPM）
システムをサポートし、鍵、デジ
タル証明書、パスワード、データ
を安全に保管することができま
す。TPM システムはまた、ネット
ワークセキュリティを高め、デジ
タル証明書を保護し、プラット
フォームの完全性を保証
します。
シリアルポートヘッダー
（9 ピン COM1）
（p.1、No. 12 参照）
（9 ピン COM2）
（p.1、No. 13 参照）
このヘッダーはシリアルポート
モジュールをサポートします。
プリントポートヘッダー
（25 ピン LPT1）
（p.1、No. 11 参照）
これは、プリンターデ
バイスとの接続を簡単
に行うことのできる、
プリントポートケーブ
ル用のインタフェース
です。
1
GND
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB_CLK_MAIN
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
Signal
GND
1
AF D#
ER ROR#
PI NIT#
GN D
SL IN#
ST B#
SP D0
SP D1
SP D3
SP D2
SP D4
SP D5
SP D6
SP D7
AC K#
BU SY
PE
SL CT
