117
繁體中文
J3710M
J3160M
J3060M

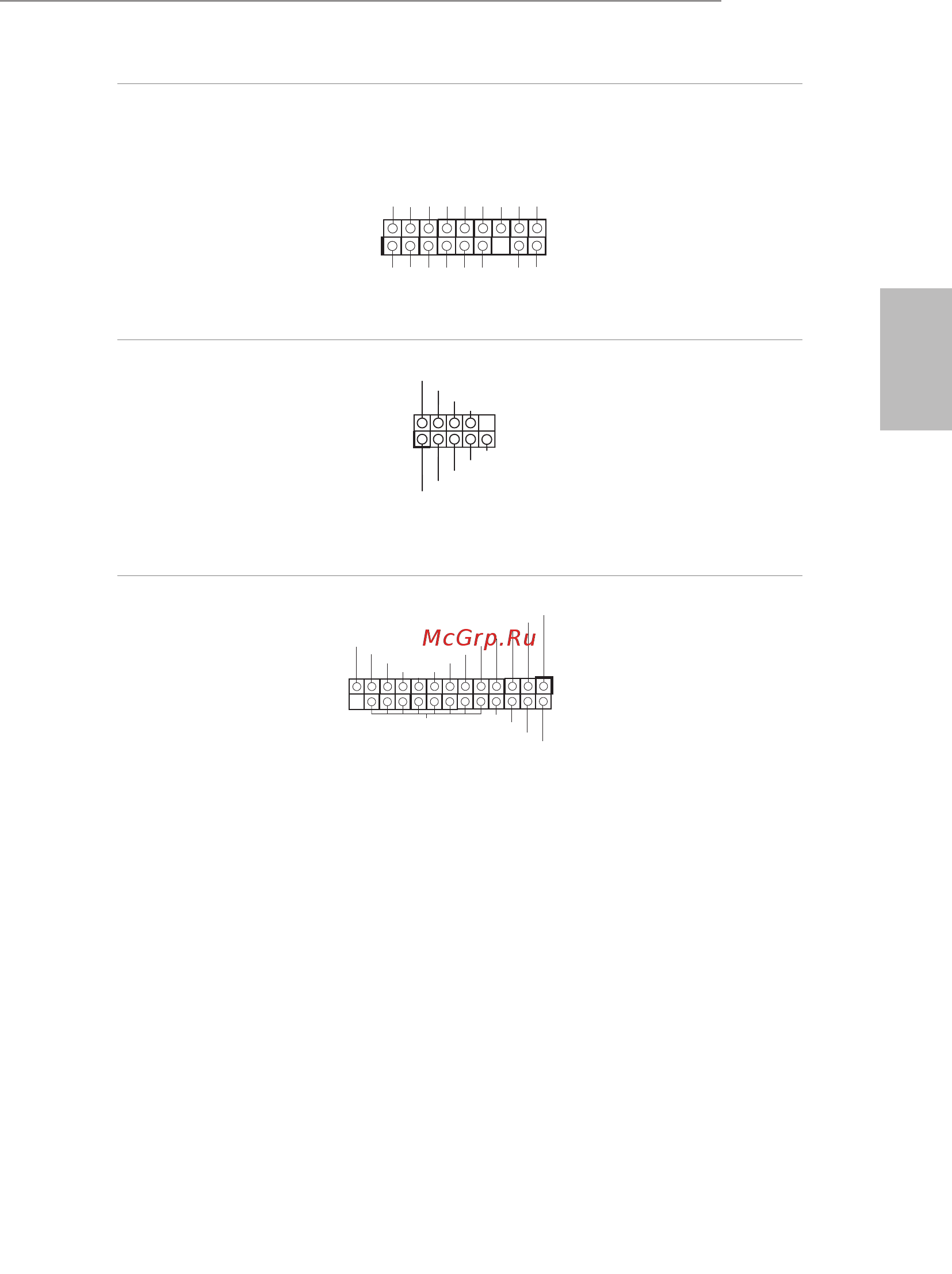

TPM 標頭
(17-pin TPMS1)
( 請參閱第 1 頁，編號 14)
此接頭支援信賴平台模組
(TPM) 系統，可確保儲存金
鑰、數位憑證、密碼及資料
的安全。TPM 系統也能強化
網路安全、保護數位身分並
確定平台完整性。
序列連接埠排針
(9-pin COM1)
( 請參閱第 1 頁，編號
12)
(9-pin COM2)
( 請參閱第 1 頁，編號
13)
此排針支援序列連接埠模
組。
列印連接埠標頭
(25-pin LPT1)
（請參閱第 1 頁，編號 11）
這是供列印連接埠纜
線使用的介面，可方
便印表機裝置連線。
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GND
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB_CLK_MAIN
1
AF D#
ER ROR#
PI NIT#
GN D
SL IN #
ST B#
SP D0
SP D1
SP D3
SP D2
SP D4
SP D5
SP D6
SP D7
AC K#
BU SY
PE
SL CT
