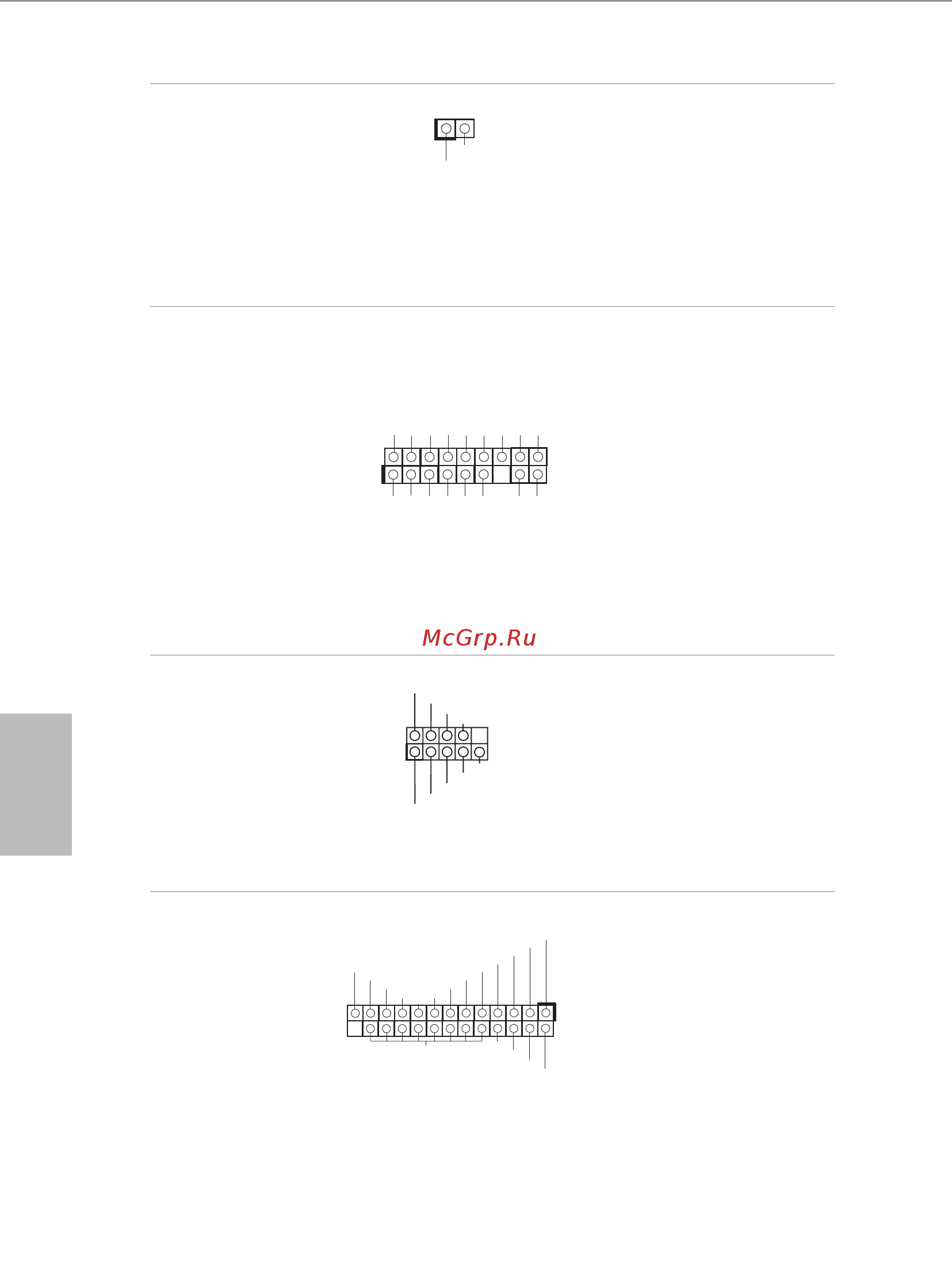

62
Русский
Колодка для датчика
вскрытия корпуса
(2-контактная, CI1)
(См. стр. 1, № 16)
Эта материнская плата
поддерживает технологию
определения вскрытия корпуса
по снятию верхней части
корпуса. Для этой технологии
необходим корпус с функцией
определения вскрытия.
Колодка ТРМ
(17-контактная, TPMS1)
(См. стр. 1, № 14)
Этот разъем обеспечивает
поддержку системы Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
Колодка
последовательного
порта
(9-контактная, COM1)
(См. стр. 1, № 12)
(9-контактная, COM2)
(См. стр. 1, № 13)
Колодка поддерживает
подключение модуля
последовательного
порта.
Колодка порта принтера
(25-контактная, LPT1)
(См. стр. 1, № 11)
Это — интерфейс для
подключения кабеля
порта принтера,
обеспечивающий
удобное подключение
устройств печати.
1
GND
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB_CLK_MAIN
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
Signal
GND
1
AF D#
ER ROR#
PI NIT#
GN D
SL IN#
ST B#
SP D0
SP D1
SP D3
SP D2
SP D4
SP D5
SP D6
SP D7
AC K#
BU SY
PE
SL CT
