80
Türkçe

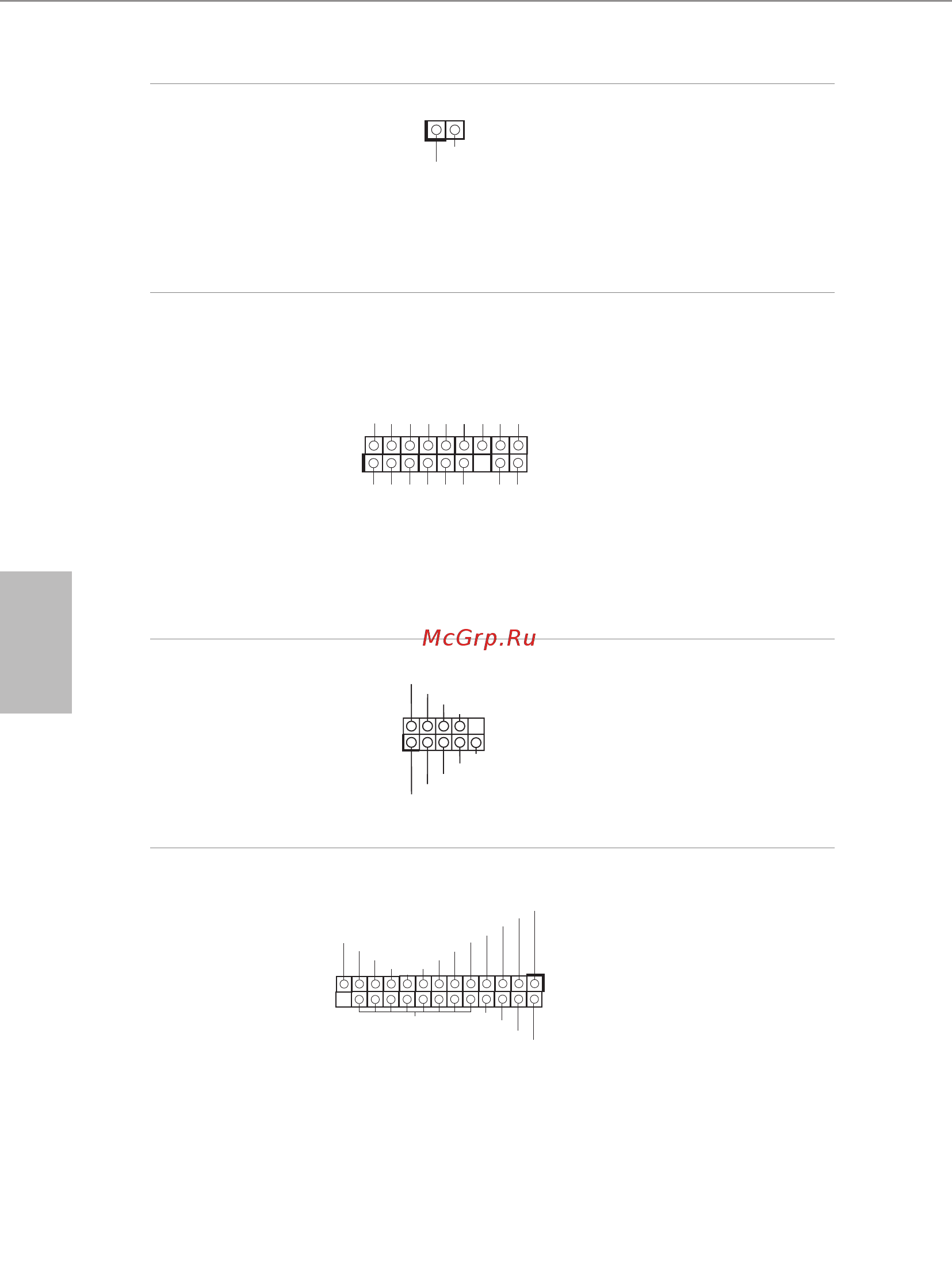

Kasa Yetkisiz Erişim
Bağlantısı
(2-pin CI1)
(bkz. sf.1, No. 16)
Bu anakartın kasa kapağının açılıp
açılmadığını tespit eden bir KASA
AÇIK özelliği bulunmaktadır. Bu
özelliğin kullanılabilmesi için kasa
yetkisiz erişim tasarımına sahip
bir kasa kullanılmalıdır.
TPM Bağlantısı
(17-pin TPMS1)
(bkz. sf.1, No. 14)
Bu bağlayıcı, anahtarlar, dijital
sertifikalar, parolalar ve verileri
güvenli bir şekilde saklama
özelliği bulunan Güvenilir
Platform Modülü (TPM) sistemini
destekler. TPM sistemleri,
aynı zamanda ağ güvenliğinin
artırılması, dijital kimliklerin
korunması ve platform
bütünlüğünün sağlanmasına da
yardımcıdır.
Seri Bağlantı Noktası
Bağlantısı
(9-pin COM1)
(bkz. sf.1, No. 12)
(9-pin COM2)
(bkz. sf.1, No. 13)
Bu bağlantısı seri bağlantı yuvası
modülünü destekler.
Yazdırma Bağlantı Noktası
Bağlantısı
(25-pin LPT1)
(bkz. sf.1, No. 11)
Bu, yazıcı aygıtların
uyumlu bir şekilde
takılmasını sağlayan bir
yazdırma bağlantı noktası
arabirimidir.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GND
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB_CLK_MAIN
1
Signal
GND
1
AF D#
ER ROR#
PI NIT#
GN D
SL IN#
ST B#
SP D0
SP D1
SP D3
SP D2
SP D4
SP D5
SP D6
SP D7
AC K#
BU SY
PE
SL CT
