ASRock J3160M [108/127] 簡体中文

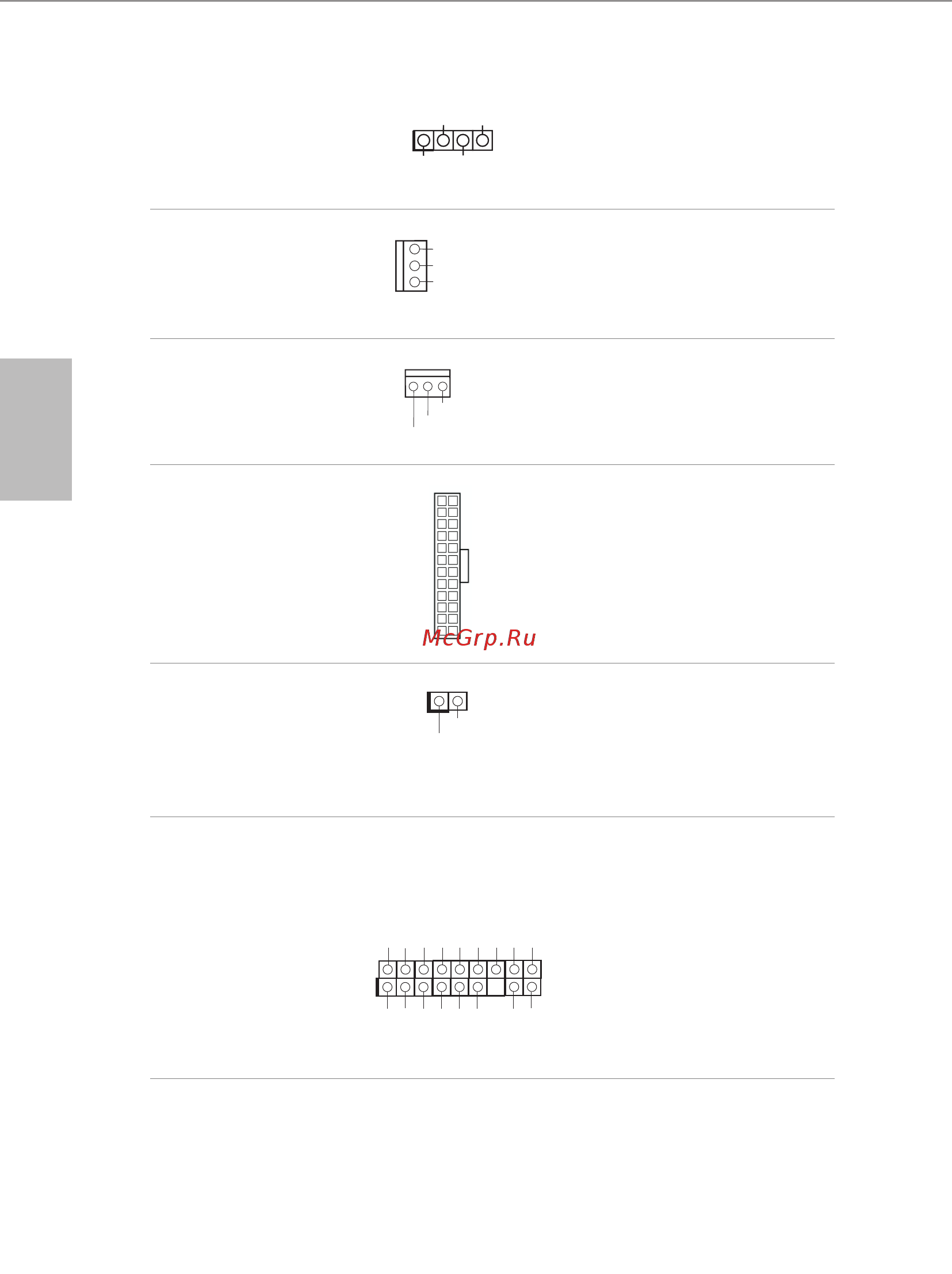

![ASRock J3160M [108/127] 簡体中文](/views2/1688713/page108/bg6c.png)
106
簡体中文
機箱喇叭接頭
(4 针 SPEAKER1)
(
见第 1 页， 第 8 个 )
請將機箱喇叭連接到這
個接頭。
机箱风扇接口
(3 针 CHA_FAN1)
( 见第 1 页， 第 6 个 )
请将风扇线连接到风扇
接口并使黑线匹配接地
针脚。
CPU 风扇接口
(3 针 CPU_FAN1)
( 见第 1 页， 第 3 个 )
请将风扇线连接到风扇
接口并使黑线匹配接地
针脚。
ATX 电源接口
(24 针 ATXPWR1)
( 见第 1 页，第 5 个 )
此主板提供 24 针 ATX
电源接口。要使用 20 针
ATX 电源，请沿针脚 1
和针脚 13 插接它。
机箱侵入接脚
(2 针 CI1)
( 见第 1 页，第 16 个 )
此主板支持 CASE OPEN（机箱
打开）检测功能 - 检测机箱盖
是否拆下。此功能需要采用侵
入检测设计的机箱。
TPM 接脚
(17 针 TPMS1)
( 见第 1 页，第 14 个 )
此接口支持 Trusted Platform
Module（信任平台模块，
TPM）系统，可以安全地存储
密钥、数字证书、密码和数据。
TPM 系统也可以帮助增强网络
安全，保护数字身份和确保平
台完整性。
12
1
24
13
1
+5V
DUMMY
DUMMY
SPEAKER
1
GND
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB_CLK_MAIN
GND
FAN_VOLTAGE
FAN_SPEED
GND
FAN_VOLTAGE
FAN_SPEED
1
Signal
GND
