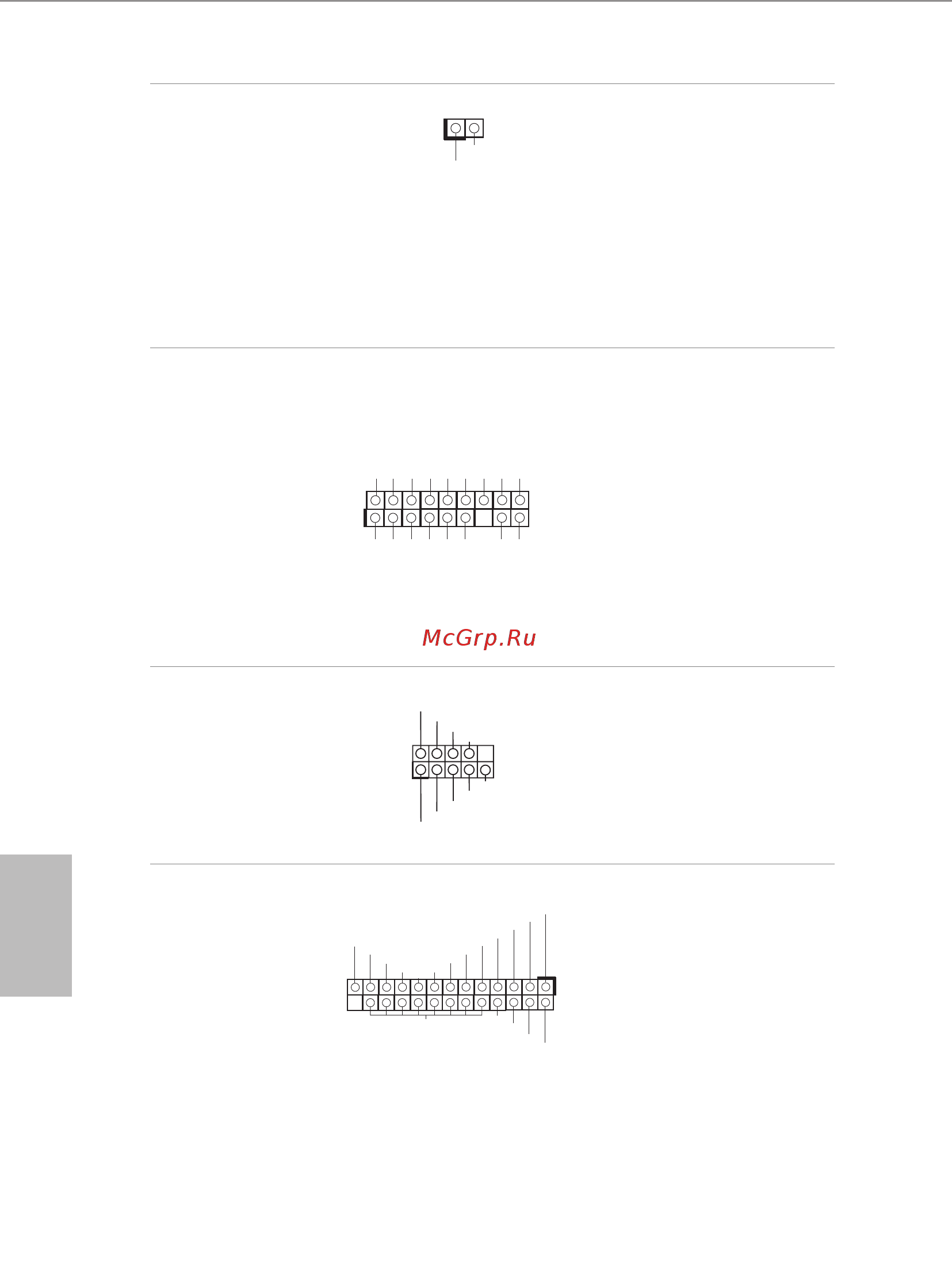

44
Italiano
Header di intrusione nello
chassis
(CI1 a 2 pin)
(vedere pag. 1, n. 16)
Questa scheda madre supporta la
funzionalità di rilevamento CASE
OPEN che rileva se il coperchio
dello chassis è stato rimosso.
Questa funzione richiede uno
chassis con caratteristiche di
rilevamento di intrusione nello
chassis.
Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 14)
Questo connettore supporta il
sistema Trusted Platform Module
(TPM), che può archiviare in
modo sicuro chiavi, certicati
digitali, password e dati. Un
sistema TPM permette anche di
potenziare la sicurezza della rete,
di proteggere identità digitali
e di garantire l'integrità della
piattaforma.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 12)
(COM2 a 9 pin)
(vedere pag. 1, n. 13)
Questo header supporta un
modulo di porta seriale.
Header porta di stampa
(LPT1 a 25 pin)
(vedere pag. 1, n. 11)
Si tratta di un'interfaccia
per il cavo della porta di
stampa che consente una
comoda connessione ai
dispositivi della stampante.
1
GND
SMB_DATA_MAIN
LAD 2
LAD 1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD 3
+3V
LAD 0
+3V SB
GND
FRAME
SMB_CLK_MAIN
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
Signa l
GND
1
AF D#
ER ROR#
PI NIT#
GN D
SL IN#
ST B#
SP D0
SP D1
SP D3
SP D2
SP D4
SP D5
SP D6
SP D7
AC K#
BU SY
PE
SL CT
