ASRock J3160M [53/127] Español

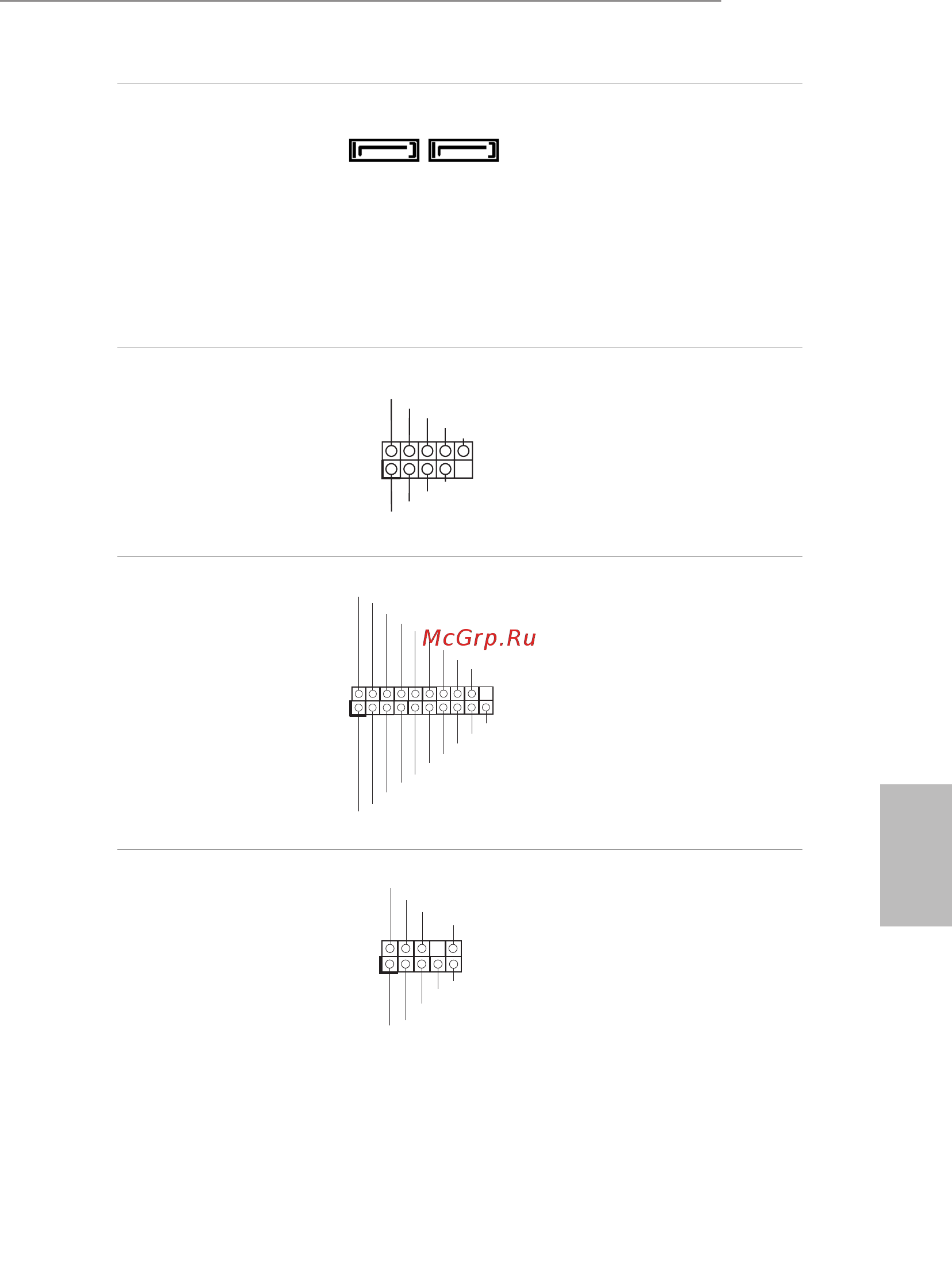

![ASRock J3160M [53/127] Español](/views2/1688713/page53/bg35.png)
51
Español
J3710M
J3160M
J3060M
Conectores Serie ATA3
(SATA3_1:
consulte la pág.1, N.º 18)
(SATA3_2:
consulte la pág.1, N.º 17)
Estos dos conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Cabezales USB 2.0
(USB_23 de 9 pines)
(consulte la pág.1, N.º 10)
(USB_45 de 9 pines)
(consulte la pág.1, N.º 2)
Además de dos puertos
USB 2.0 en el panel I/O,
esta placa base contiene
dos cabezales. Cada
cabezal USB 2.0 admite
dos puertos.
Cabezales USB 3.0
(USB3_2_3 de 19 pines)
(consulte la pág.1, N.º 1)
Además de dos puertos
USB 3.0 en el panel I/O,
esta placa base contiene un
cabezal. Cada cabezal USB
3.0 admite dos puertos.
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 15)
Este cabezal se utiliza para
conectar dispositivos de
audio al panel de audio
frontal.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
In tA_ P_D+
In tA_ P_D-
GN D
In tA_ P_SS TX+
In tA_ P_SS TX-
GN D
In tA_ P_SS RX+
Vb us
In tA_ P_D+
In tA_ P_D-
GN D
In tA_ P_SS TX+
In tA_ P_SS TX-
GN D
In tA_ P_SS RX+
In tA_P_SS RX-
Vb us
In tA_P_SS RX-
SATA3_1 SATA3_2
