ASRock J3160B-ITX [26/127] Deutsch
![ASRock J3160B-ITX [26/127] Deutsch](/views2/1688718/page26/bg1a.png)
24
Deutsch

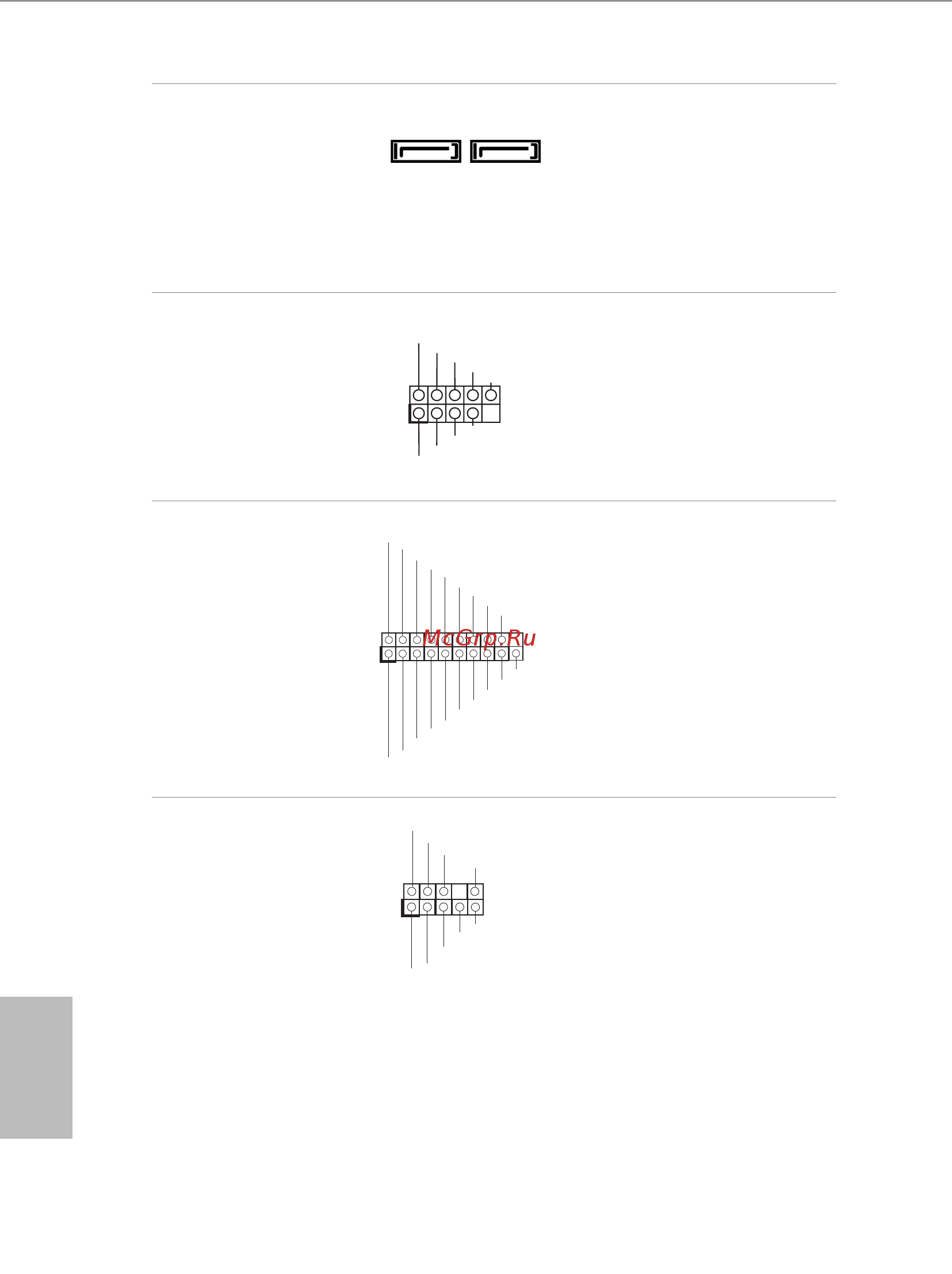

Serial-ATA-3-Anschlüsse
(SATA3_1:
siehe S. 1, Nr. 8)
(SATA3_2:
siehe S. 1, Nr. 10)
Diese zwei SATA-3-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsge
schwindigkeit bis 6,0 Gb/s.
USB 2.0-Stileisten
(9-polig, USB2_3)
(siehe S. 1, Nr. 5)
(9-polig, USB4_5)
(siehe S. 1, Nr. 6)
Neben zwei USB 2.0-Ports
an der E/A-Blende bendet
sich zwei Stileiste an
diesem Motherboard. Jede
USB 2.0-Stileiste kann
zwei Ports unterstützen.
USB 3.0-Stileisten
(19-polig, USB3_1_2)
(siehe S. 1, Nr. 4)
Neben zwei USB 3.0-Ports
an der E/A-Blende bendet
sich eine Stileiste an
diesem Motherboard. Jede
USB 3.0-Stileiste kann
zwei Ports unterstützen.
Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 16)
Diese Stileiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
In tA_ P_D +
In tA_ P_D -
GN D
In tA_ P_S STX +
In tA_ P_S STX -
GN D
In tA_ P_S SRX +
Vb us
In tA_ P_D +
In tA_ P_D -
GN D
In tA_ P_S STX +
In tA_ P_S STX -
GN D
In tA_ P_S SRX +
In tA_ P_S SRX-
Vb us
In tA_ P_S SRX-
SATA3_2 SATA3_1
