ASRock J3160B-ITX [55/127] Español

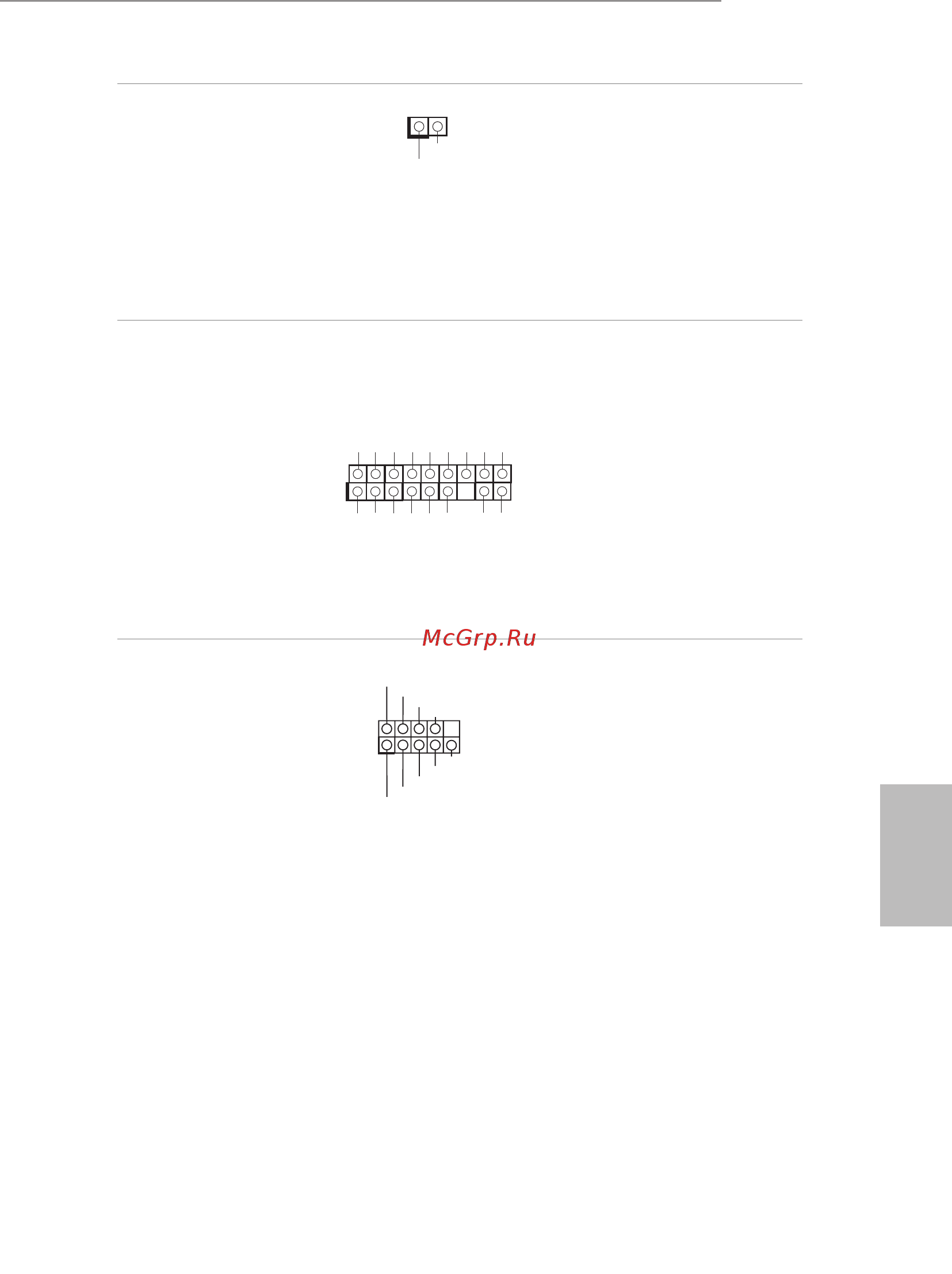

![ASRock J3160B-ITX [55/127] Español](/views2/1688718/page55/bg37.png)
53
Español
J3160B-ITX
J3060B-ITX
Cabezal de intrusión de
chasis
(CI1 de 2 pines)
(consulte la pág.1, N.º 13)
Esta placa base es compatible
con la función de detección de
CUBIERTA ABIERTA que detecta
si se ha retirado la cubierta del
chasis. Esta función requiere un
chasis diseñado para la detección
de intrusión del chasis.
Cabezal TPM
(TPMS1 de 17 pines)
(consulte la pág.1, N.º 12)
Este conector es compatible con
el sistema Módulo de Plataforma
Segura (TPM, en inglés), que
puede almacenar de forma segura
claves, certicados digitales,
contraseñas y datos. Un sistema
TPM también ayuda a aumentar
la seguridad en la red, protege las
identidades digitales y garantiza la
integridad de la plataforma.
Cabezal de puerto serie
(COM2 de 9 pines)
(consulte la pág.1, N.º 14)
Este cabezal COM2 admite
un módulo de puerto serie.
1
GND
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3V SB
GND
FRA ME
SMB_CLK_MAIN
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
Signal
GND
