71
Português
J3160B-ITX
J3060B-ITX

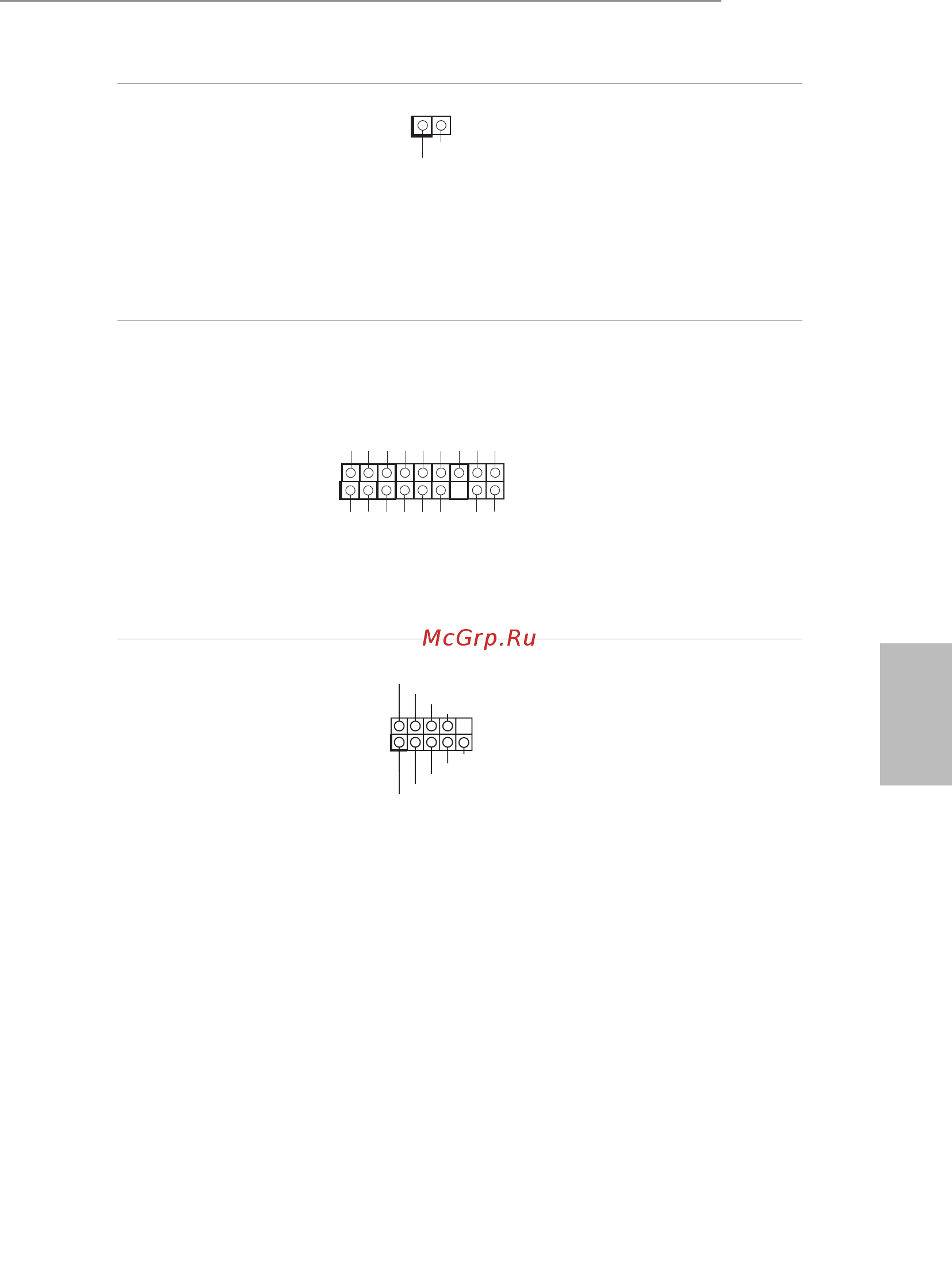

Terminal de intrusão do
chassis
(CI1 de 2 pinos)
(consultar p.1, N.º 13)
Esta placa principal suporta
a função de detecção de
ABERTURA da CAIXA que
detecta se a tampa do chassis foi
removida. Esta função requer um
chassis com design de detecção de
intrusão.
Terminal TPM
(TPMS1 de 17 pinos)
(consultar p.1, N.º 12)
Este conector suporta um sistema
com Módulo de Plataforma
Conável (TPM), que pode
armazenar com segurança chaves,
certicados digitais, palavras-
passe e dados. Um sistema TPM
também ajuda a melhorar a
segurança de rede, a proteger
identidades digitais e a garantir a
integridade da plataforma.
Terminal de porta de série
(COM2 de 9 pinos)
(consultar p.1, N.º 14)
Este terminal COM2
suporta um módulo de
porta de série.
1
GND
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3V SB
GND
FRA ME
SMB_CLK_MAIN
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
Signal
GND
