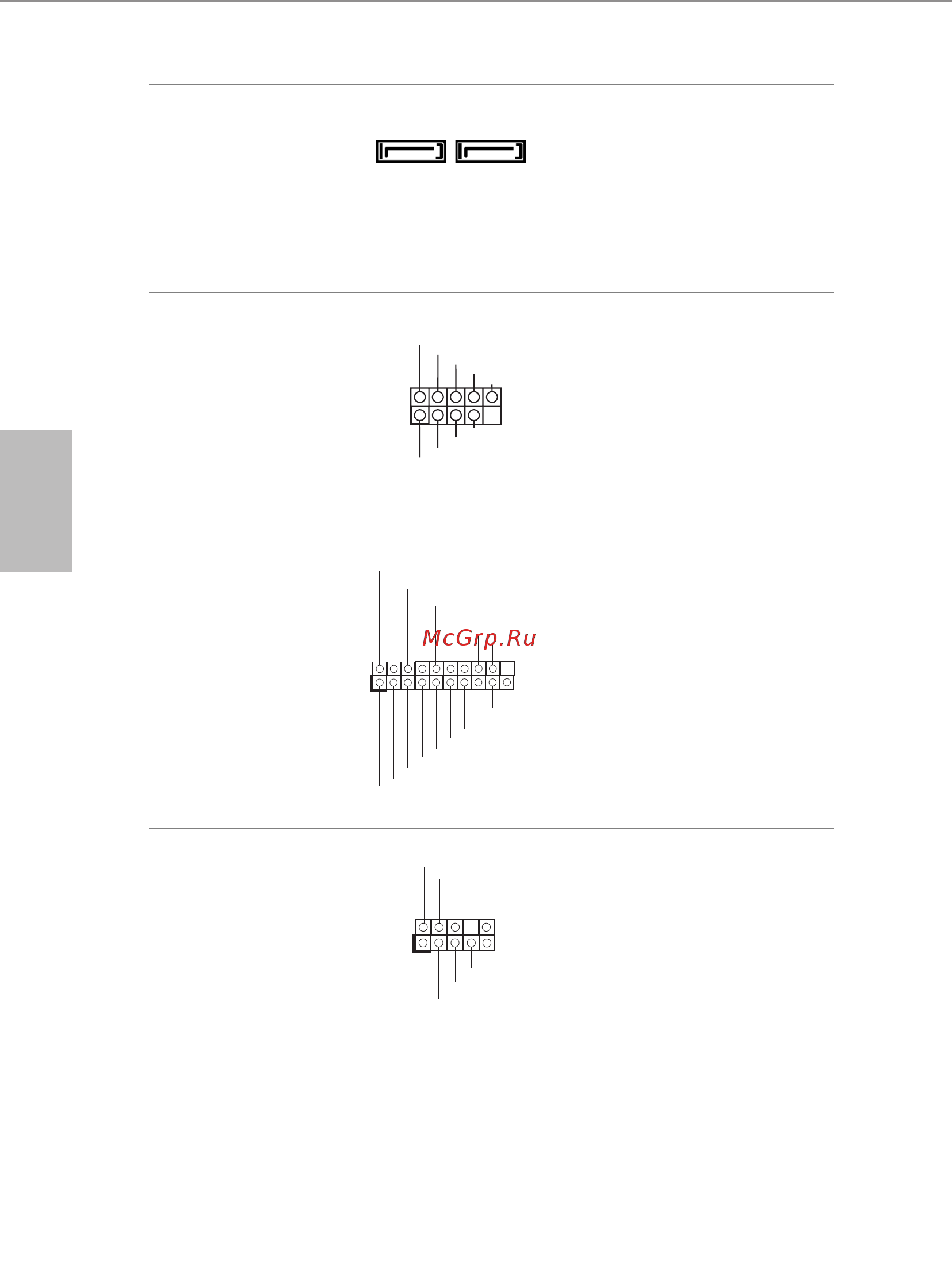

96
日本語
シリアル ATA3
コネクター
（SATA3_1：
p.1、No. 8 参照）
（SATA3_2：
p.1、No. 10 参照）
これら 2 つの SATA3 コネ
クターは、最高 6.0 Gb/ 秒
のデータ転送速度で内部
ストレージデバイス用の
SATA データケーブルを
サポートします。
USB 2.0 ヘッダー
（9 ピン USB2_3）
（p.1、No. 5 参照）
（9 ピン USB4_5）
（p.1、No. 6 参照）
I/O パネルの 2 つの USB
2.0 ポートに加えて、この
マザーボードには 2 つの
ヘッダーがあります。各
USB 2.0 ヘッダーは、2 つ
のポートをサポートでき
ます。
USB 3.0 ヘッダー
（19 ピン USB3_1_2）
（p.1、No. 4 参照）
I/O パネルの 2 つの USB
3.0 ポートに加えて、この
マザーボードには 1 つの
ヘッダーがあります。各
USB 3.0 ヘッダーは、2 つ
のポートをサポートでき
ます。
フロントパネルオーディ
オヘッダー
（9 ピン HD_AUDIO1）
（p.1、No. 16 参照）
このヘッダーは、フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
Vb us
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
In tA_P _ SSRX -
Vb us
In tA_P _ SSRX -
SATA3_2 SATA3_1
