87
한 국 어
J3160B-ITX
J3060B-ITX

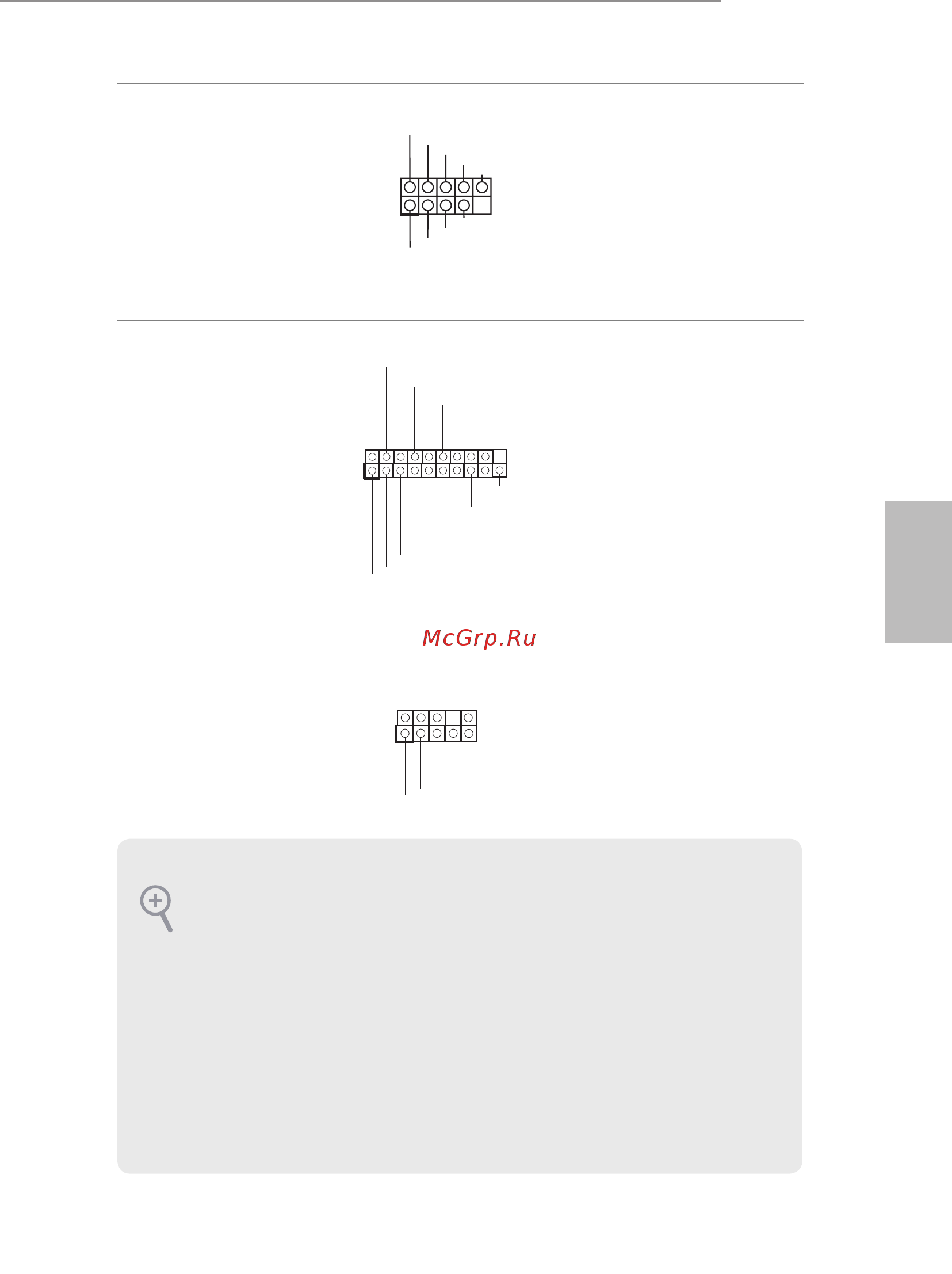

USB 2.0 헤더
(9 핀 USB2_3)
(1 페이지 , 5 번 항목 참조 )
(9 핀 USB4_5)
(1 페이지 , 6 번 항목 참조 )
I/O 패널에 USB 2.0 포
트 두 탑재되어 있을 뿐
아니라 마더보드에 헤
더 두 개가 탑재되어 있
습니다 . 각 USB 2.0 헤
더는 포트 두 개를 지원
할 수 있습니다 .
USB 3.0 헤더
(19 핀 USB3_1_2)
(1 페이지 , 4 번 항목 참조 )
I/O 패널에 USB 3.0 포
트 두 탑재되어 있을 뿐
아니라 마더보드에 헤
더 한 개가 탑재되어 있
습니다 . 각 USB 3.0 헤
더는 포트 두 개를 지원
할 수 있습니다 .
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 16 번 항목 참조 )
이 헤더는 오디오 장치
를 전면 오디오 패널에
연결하는 데 사용됩니
다 .
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
Vb us
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
In tA_P _SSR X-
Vb us
In tA_P _SSR X-
1.
고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이
어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따
라 시스템을 설치하십시오 .
2.
AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오
헤더에 설치하십시오 :
A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합
니다 .
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오
패널용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서
“Recording Volume( 녹음 볼륨 )”을 조정합니다 .
