English
3
J3160B-ITX
J3060B-ITX
* ere are two LEDs on the LAN port. Please refer to the table below for the LAN port LED indications.
Activity / Link LED Speed LED
Status Description Status Description
O No Link O 10Mbps connection
Blinking Data Activity Orange 100Mbps connection
On Link Green 1Gbps connection
ACT/LINK LED
SPEED LED
LAN Port

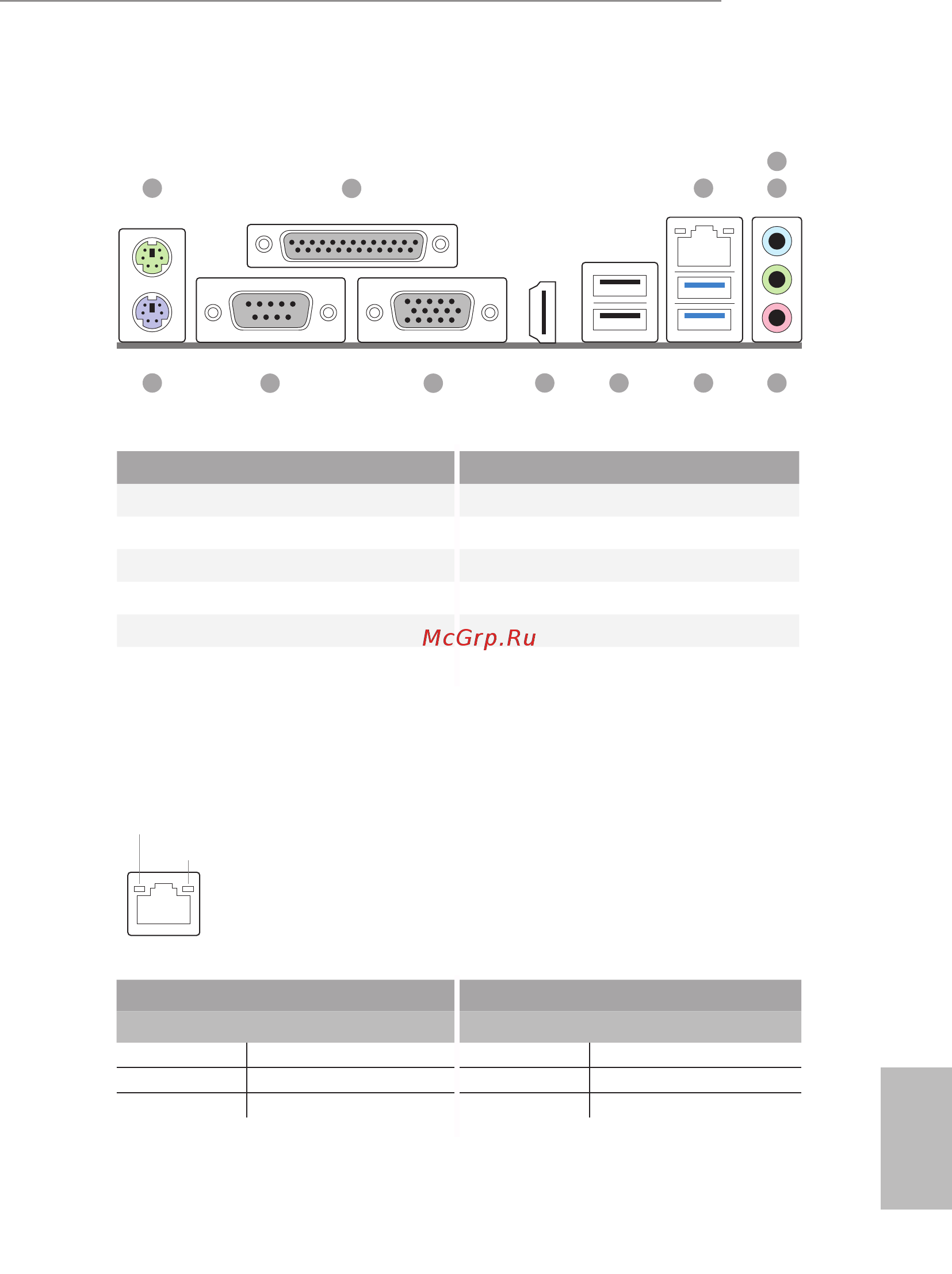

I/O Panel
No. Description No. Description
1 PS/2 Mouse Port 7 USB 3.0 Ports (USB3_34)
2 Parallel Port 8 USB 2.0 Ports (USB_01)
3 LAN RJ-45 Port* 9 HDMI Port
4 Line In (Light Blue)** 10 D-Sub Port
5 Front Speaker (Lime)** 11 COM Port
6 Microphone (Pink)** 12 PS/2 Keyboard Port
1 3 5
678912
4
2
11 10
