51
Español
J3160B-ITX
J3060B-ITX

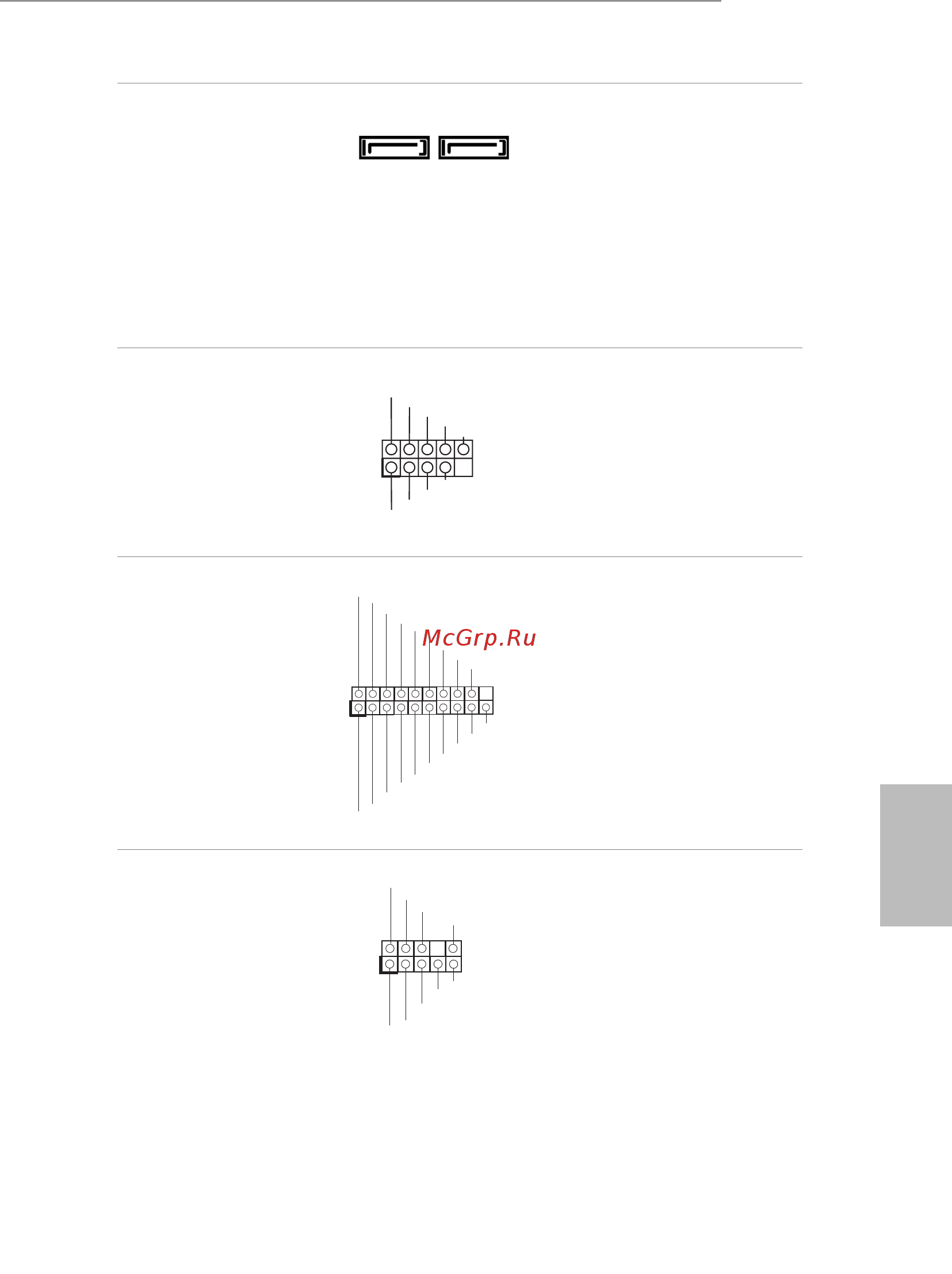

Conectores Serie ATA3
(SATA3_1:
consulte la pág.1, N.º 8)
(SATA3_2:
consulte la pág.1, N.º 10)
Estos dos conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Cabezales USB 2.0
(USB2_3 de 9 pines)
(consulte la pág.1, N.º 5)
(USB4_5 de 9 pines)
(consulte la pág.1, N.º 6)
Además de dos puertos
USB 2.0 en el panel I/O,
esta placa base contiene
dos cabezales. Cada
cabezal USB 2.0 admite
dos puertos.
Cabezales USB 3.0
(USB3_1_2 de 19 pines)
(consulte la pág.1, N.º 4)
Además de dos puertos
USB 3.0 en el panel I/O,
esta placa base contiene un
cabezal. Cada cabezal USB
3.0 admite dos puertos.
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 16)
Este cabezal se utiliza para
conectar dispositivos de
audio al panel de audio
frontal.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
Vb us
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
In tA_P _SSR X-
Vb us
In tA_P _SSR X-
SATA3_2 SATA3_1
