ASRock 4Core1600-DVI Motherboard

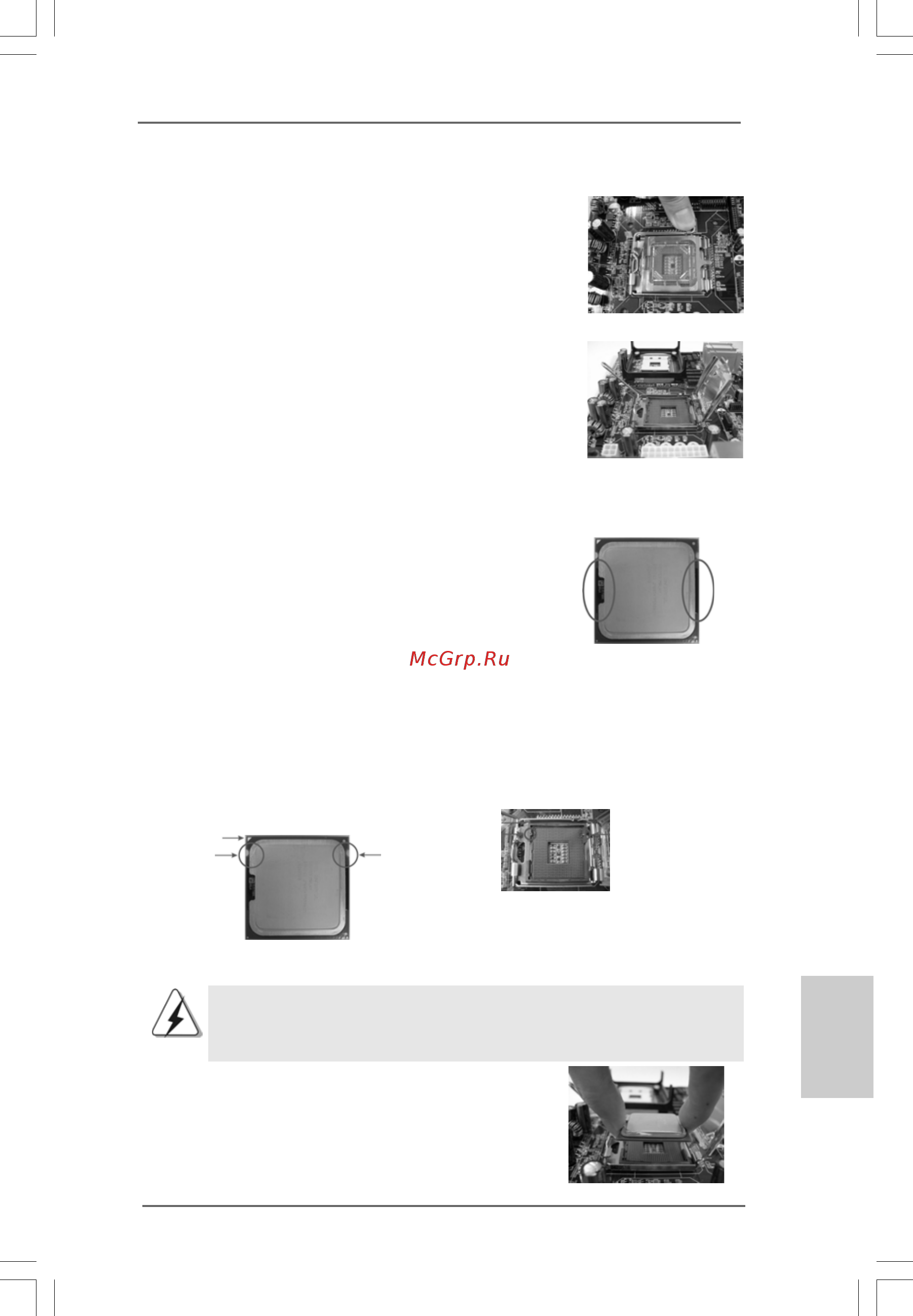

Schritt 1. Öffnen Sie den Sockel:

Schritt 1-1. Öffnen Sie den Hebel, indem

Sie ihn nach unten drücken und

aushaken.

Schritt 1-2. Drehen Sie den Ladehebel, bis

er in geöffneter Position steht,

ca. 135 Grad.

Schritt 1-3. Drehen Sie die Ladeplatte, bis

sie in geöffneter Position steht,

ca. 100 Grad.

Schritt 2. 775-Pin CPU einstecken:

Schritt 2-1. Halten Sie die CPU an den mit

schwarzen Linien

gekennzeichneten Seiten.

Schritt 2-2. Halten Sie das Teil mit dem IHS

(Integrated Heat Sink –

integrierter Kühlkörper) nach

oben. Suchen Sie Pin 1 und die

zwei

Orientierungseinkerbungen.

Um die CPU ordnungsgemäß einsetzen zu können, richten Sie die

zwei Orientierungskerben der CPU mit den beiden Markierungen des

Sockels aus.

Schritt 2-3. Drücken Sie die CPU vorsichtig

in vertikaler Richtung in den

Sockel.

Schwarze Linie

775-Pin CPU

775-Pin Sockel

Pin1

Ausrichtungsmarkierung

Pin1

Orientierungskerbe

Schwarze Linie

Orientierungskerbe

Ausrichtungsmarkierung
