ASRock 4Core1600-DVI Motherboard

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan)

bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen

werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen

CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen

möchten, verbinden Sie ihn bitte mit

den Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

4 3 2 1

ATX-Netz-Header Verbinden Sie die ATX-

(24-pin ATXPWR1) Stromversorgung mit diesem

(siehe S.2 - No. 29) Header.

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss bietet, kann

es auch mit einem modifizierten traditionellen 20-pol. ATX-Netzteil verwendet

werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker

mit Pin 1 und Pin 13 ein.

DeutschDeutsch

Deutsch

24 13

12 1

24 13

12 1

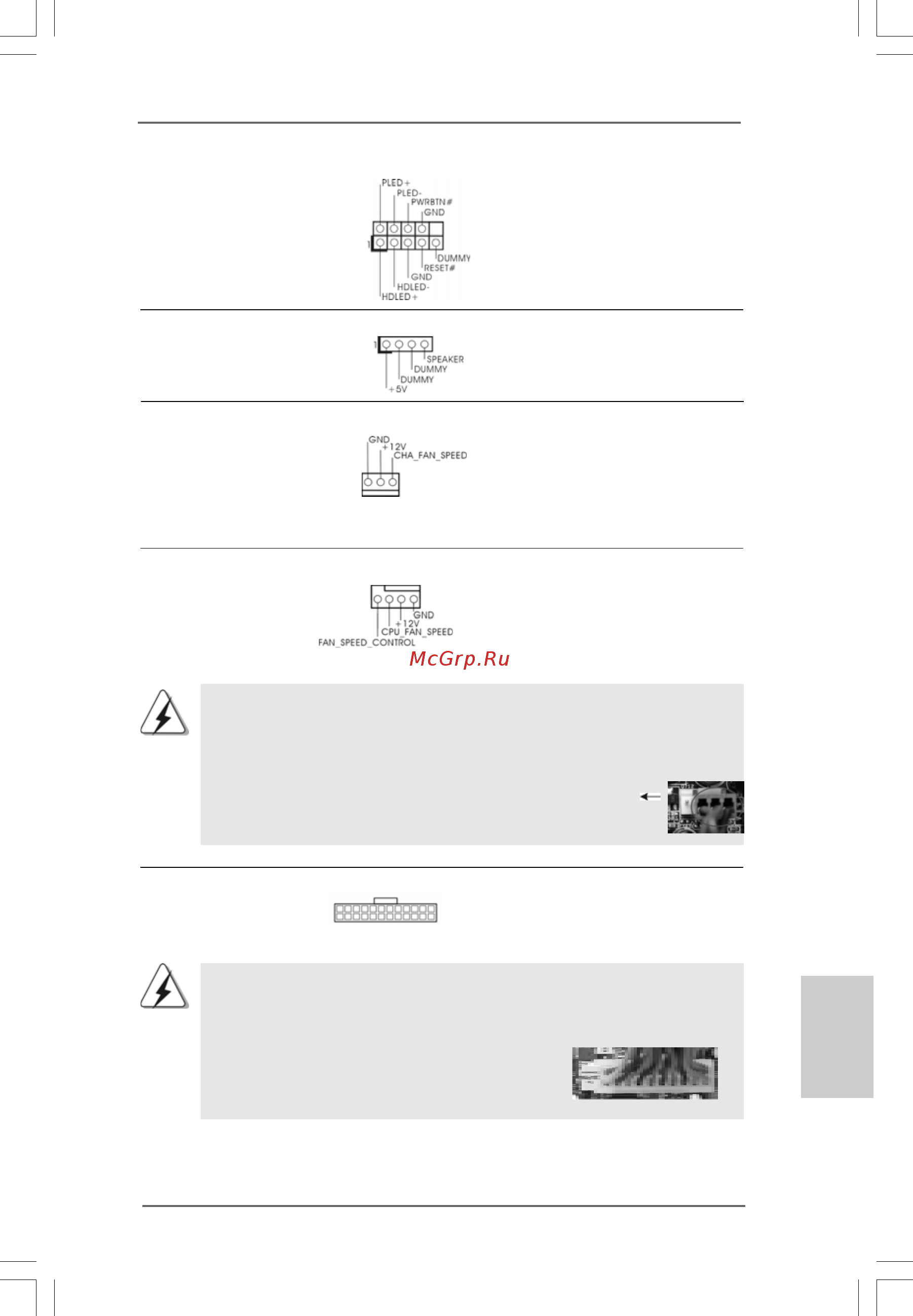

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1) mehrere Funktion der

(siehe S.2 - No. 13) Systemvorderseite.

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1) Gehäuselautsprecher an

(siehe S.2 - No. 12) diesen Header an.

Gehäuselüfteranschluss Verbinden Sie das

(3-pin CHA_FAN1) Gehäuselüfterkabel mit diesem

(siehe S.2 - No. 21) Anschluss und passen Sie den

schwarzen Draht dem

Erdungsstift an.

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem

(siehe S.2 - No. 2) Anschluss und passen Sie den

schwarzen Draht dem

Erdungsstift an.
