ASRock 4Core1600-DVI Motherboard

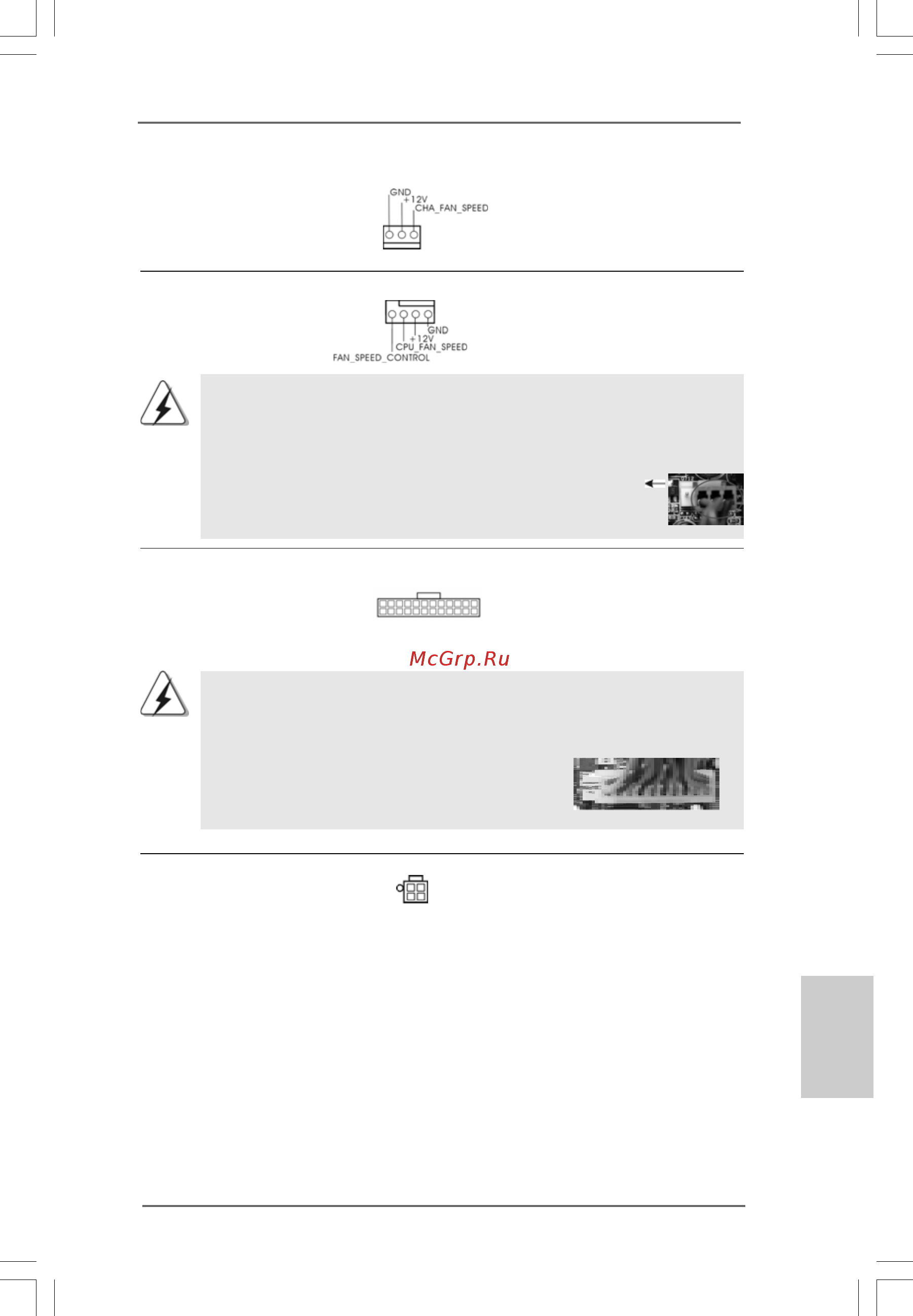

Connettore ventolina CPU Collegare il cavo della ventolina

(4-pin CPU_FAN1) CPU a questo connettore e far

(vedi p.2 Nr. 2) combaciare il filo nero al pin

terra.

Sebbene la presente scheda madre disponga di un supporto per ventola CPU a

4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare

anche senza la funzione di controllo della velocità della ventola. Se si intende

collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa

scheda madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

4 3 2 1

Connettore ATX 12 V Collegare un alimentatore ATX

(4-pin ATX12V1) 12 V a questo connettore.

(voir p.2 Nr. 3)

Connettore alimentazione ATX Collegare la sorgente

(24-pin ATXPWR1) d’alimentazione ATX a questo

(vedi p.2 Nr. 29) connettore.

ItalianoItaliano

Italiano

Connettore ventolina telaio Collegare il cavo della ventolina

(3-pin CHA_FAN1) telaio a questo connettore e far

(vedi p.2 Nr. 21) combaciare il filo nero al pin

terra.

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un connettore elettrico ATX a 24

pin, ma può funzionare lo stesso se si adotta un alimentatore ATX a 20 pin.

Per usare l’alimentatore ATX a 20 pin, collegare l’alimentatore con il Pin 1 e

il Pin 13.

24 13

12 1

24 13

12 1
