ASRock 4Core1600-DVI Motherboard

ien que cette carte mère offre un support de (Ventilateur silencieux) ventilateur

de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner

même sans la fonction de commande de vitesse du ventilateur. Si vous

prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur

du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches

1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

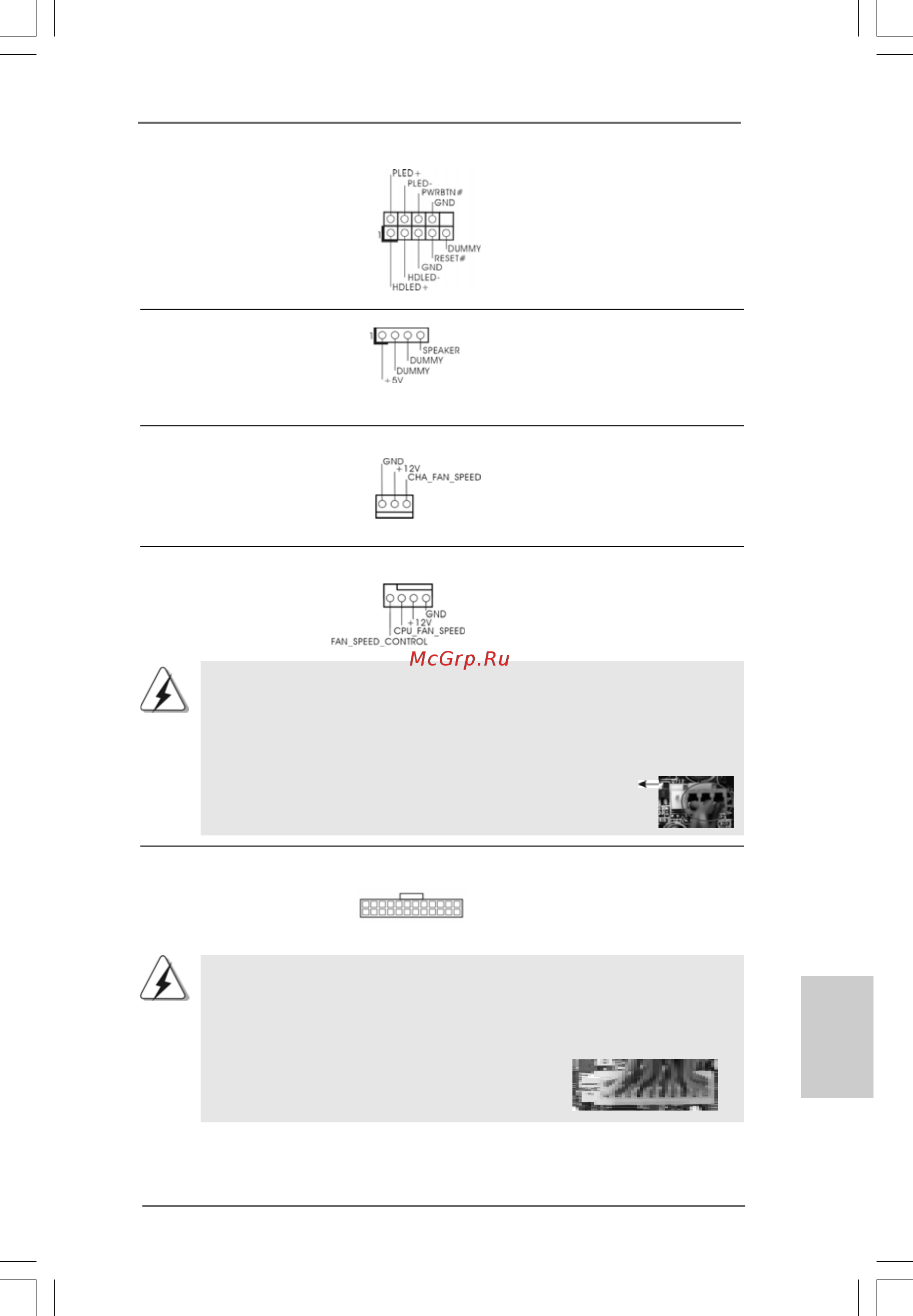

En-tête d’alimentation ATX Veuillez connecter l’unité

(ATXPWR1 br. 24) d’alimentation ATX sur cet en-

(voir p.2 No. 29) tête.

En-tête du panneau système Cet en-tête permet d’utiliser

(PANEL1 br.9) plusieurs fonctions du

(voir p.2 No. 13) panneau système frontal.

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4) cet en-tête.

(voir p.2 No. 12)

Connecteur du ventilateur Veuillez connecter le câble du

de châssis ventilateur du châssis sur ce

(CHA_FAN1 br. 3) connecteur en branchant le fil

(voir p.2 No. 21) noir sur la broche de terre.

Connecteur du ventilateur Veuillez connecter le câble de

de l’UC ventilateur d’UC sur ce

(CPU_FAN1 br. 4) connecteur et brancher le fil

(voir p.2 No. 2) noir sur la broche de terre.

4 3 2 1

20-Installation de l’alimentation électrique ATX

Bien que cette carte mère fournisse un connecteur de courant ATX 24

broches, elle peut encore fonctionner si vous adopter une alimentation

traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux broches 1 et 13.

ranran

ran

çaisçais

çais

24 13

12 1

24 13

12 1
