Руководство по эксплуатации STDS2-4-D
www.symanitron.ru 9
Примечание: цвета кабелей по стандарту 568B: 1-оранжево-белый, 2-оранжевый, 3-
зелѐно-белый, 4-синий, 5-бело-синий, 6-зелѐный, 7-коричнево-белый, 8-коричневый.

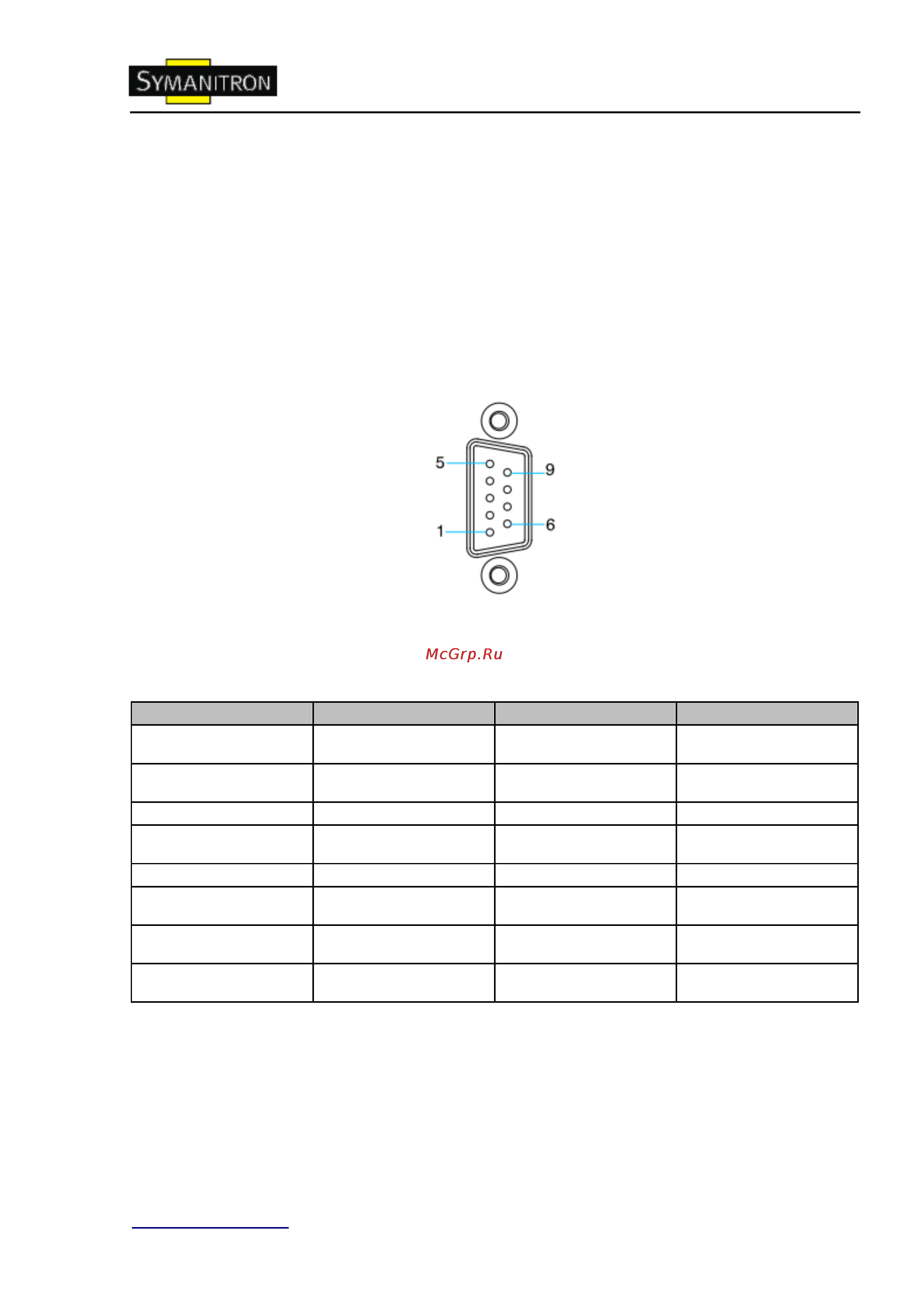

4.1.2. Последовательные RS232/422/485 порты
STDS2-4-D имеет 4 последовательных порта. Каждый может работать в режимах
RS232, RS422 и RS485, режим определяется программными настройками устройства.
Последовательные порты оснащены разъѐмами DB9.
Рис. Разъѐм DB9
Распиновка кабелей описана в таблице
Пин
RS-232
RS-422/485-4w
RS-485-2w
1
-
TXD-(A)
-
2
RXD
TXD+(B)
-
3
TXD
RXD+(B)
Data+(B)
4
-
RXD-(A)
Data-(A)
5
GND
GND
GND
6
-
-
-
7
-
-
-
8
-
-
-
4.2. Заземление
