Руководство по эксплуатации STDS2-4-D
www.symanitron.ru 3
Таблица передней панели STDS2-4-D
Номер
Идентификатор
Описание
1
LED1-LED4
Программируемые светодиоды
2
P1, P2
Светодиоды питания 1 и 2
3
RUN
Светодиод работы устройства
4
--
Программируемый переключатель
5
T1-T4
Светодиоды последовательных RS232/422/485
портов (TX)
6
R1-R4
Светодиоды последовательных RS232/422/485
портов (RX)
7
S1-S4
Последовательные RS232/422/485 порты
8
E1, E2
10/100BaseTX порты
9
--
Светодиоды 10/100BaseTX RJ45 портов LINK /
ACT
10
--
Светодиоды скорости 10/100BaseTX RJ45
портов
11
LED1-LED4
Программируемые светодиоды

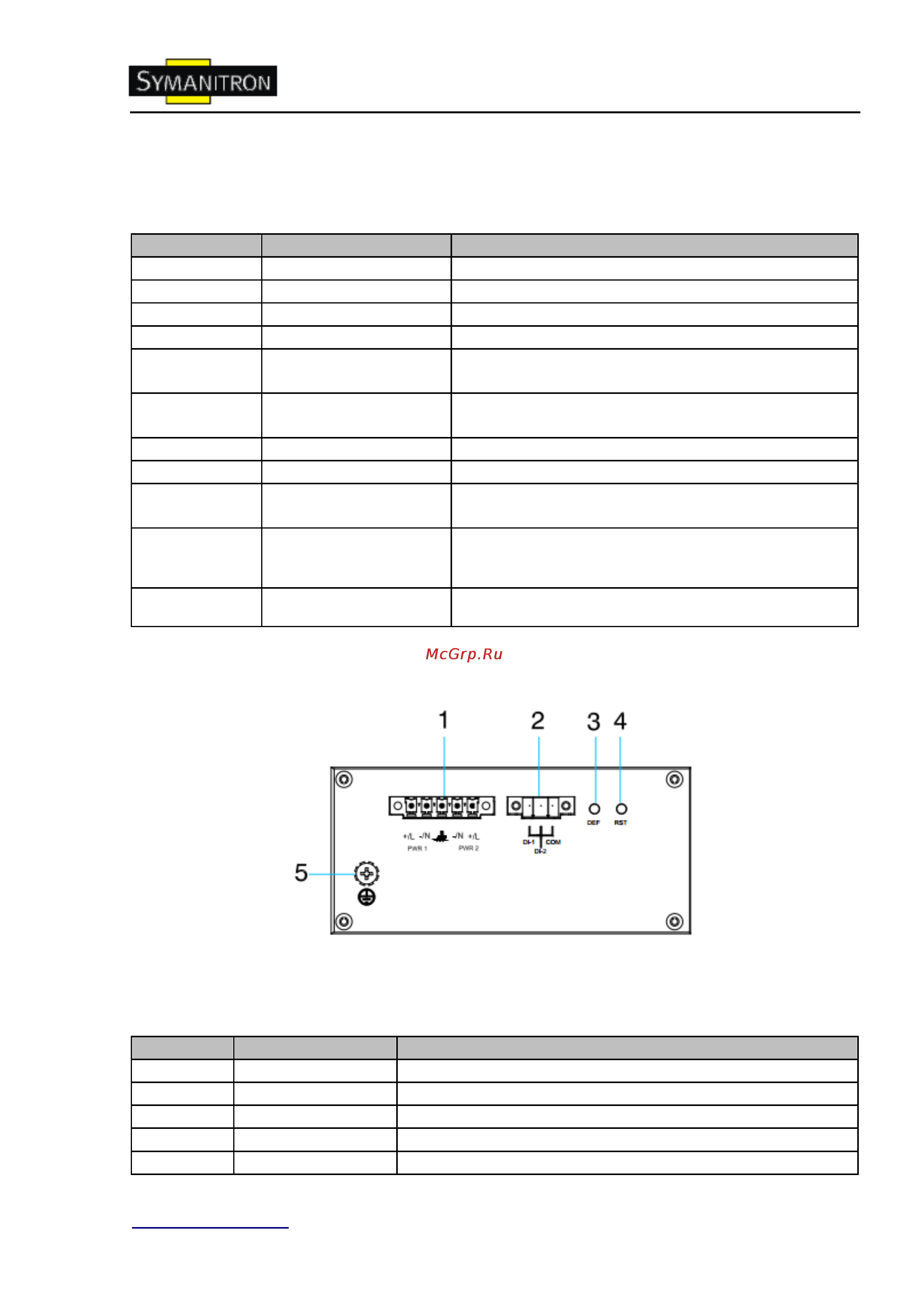

2.2. Верхняя панель
Рис. Верхняя панель
Таблица верхней панели STDS2-4-D
Номер
Идентификатор
Описание
1
См.рисунок
Клеммная колодка питания
2
См.рисунок
Сигнальное реле
3
DEF
Кнопка Default
4
RST
Кнопка Restart
5
См.рисунок
Заземляющий болт
