Руководство по эксплуатации STDS2-4-D
2 www.symanitron.ru
1. Описание устройства
STDS2-4-D - программируемый конвертер протоколов. Устройство поддерживает
Ethenet и последовательные соединения, обеспечивая прямую конвертацию между этими
интерфейсами.
Устройство можно конфигурировать из сети, оно поддерживает Telnet и Web
настройку.
STDS2-4-D разработан для применения в жестких условиях промышленных сред,
имеет литой герметичный корпус, безвентиляционное охлаждение, рифлѐную
поверхность для рассеивания тепла, защиту от перенапряжения, скачков тока и коротких
замыканий, в том числе на RJ45 и RS232 / RS422 / RS485 портах. Также, поддержка
резервирования питания повышают надѐжность работы устройства.
Конвертеры имеют крепления на DIN-рейку и панель. На передней панели устройства
находятся 2 порта 10/100BaseTX и четыре последовательных порта.
2. Подробное описание устройства
2.1. Передняя панель

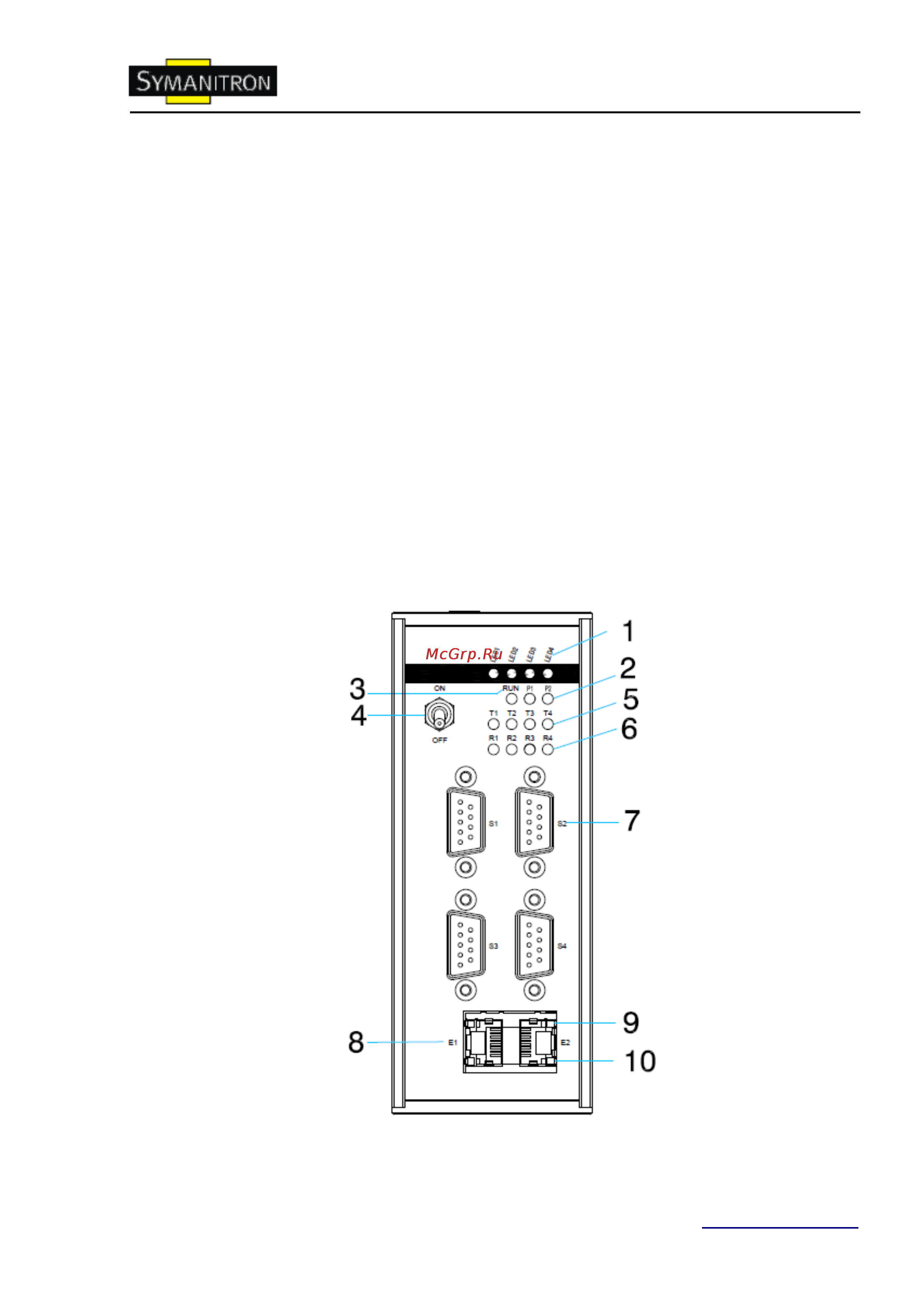

Рис. Передняя панель
