Руководство по эксплуатации STDS2-4-D

www.symanitron.ru 5

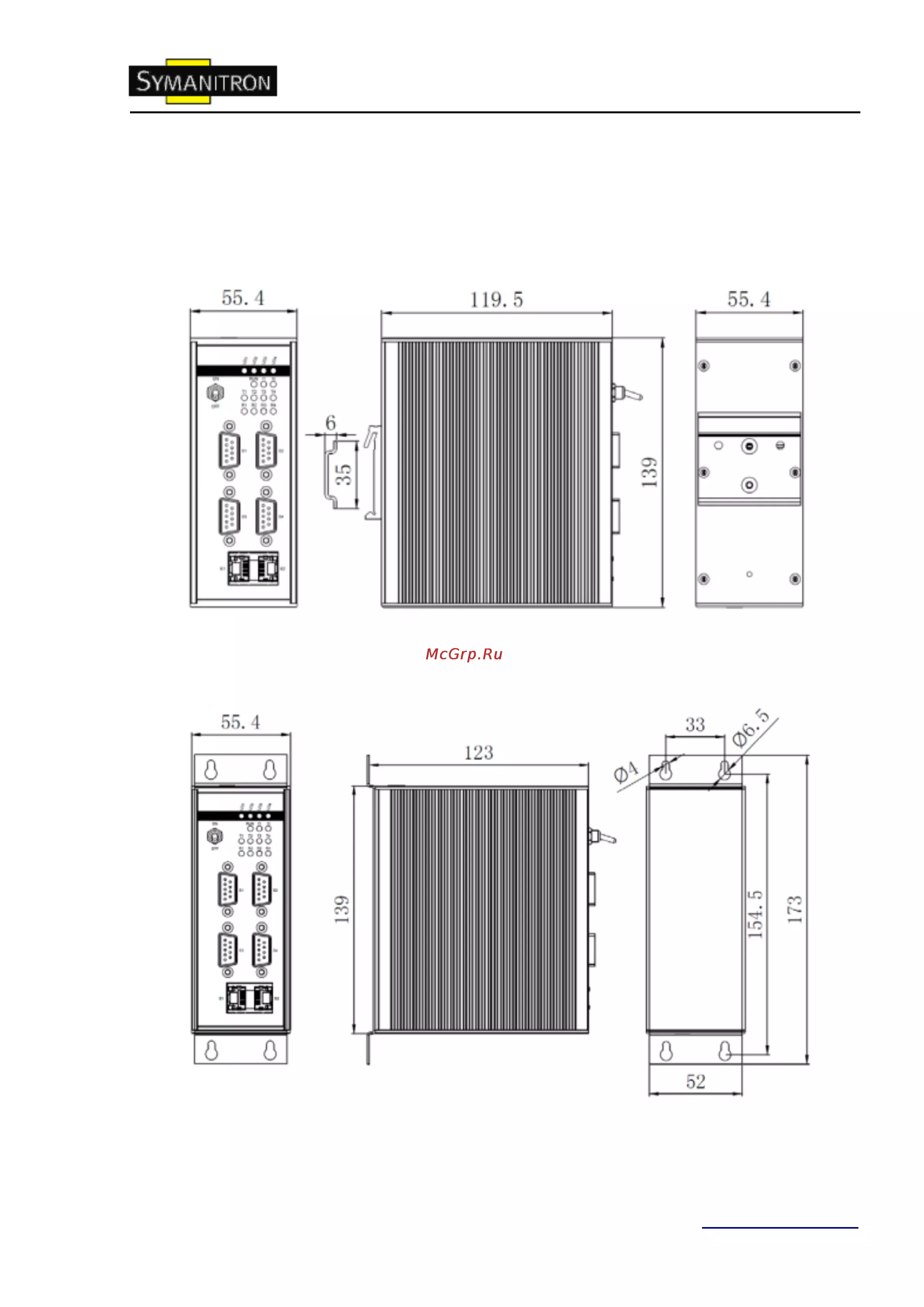

3.2. Крепление устройства

Данное устройство поддерживает крепления на DIN-рейку и панель.

3.2.1. Крепление на DIN-рейку

 Монтаж

Шаги крепления следующие:

Шаг 1: Выберите позицию для крепления STDS2-4-D, подходящую ему по размерам

Шаг 2: Вставьте верхнюю часть крепления на DIN-рейку в паз на рейке, надавите на

нижнюю часть устройства, как показано на рисунке ниже. Убедитесь, что устройство

закреплено на DIN-рейке, как показано справа.

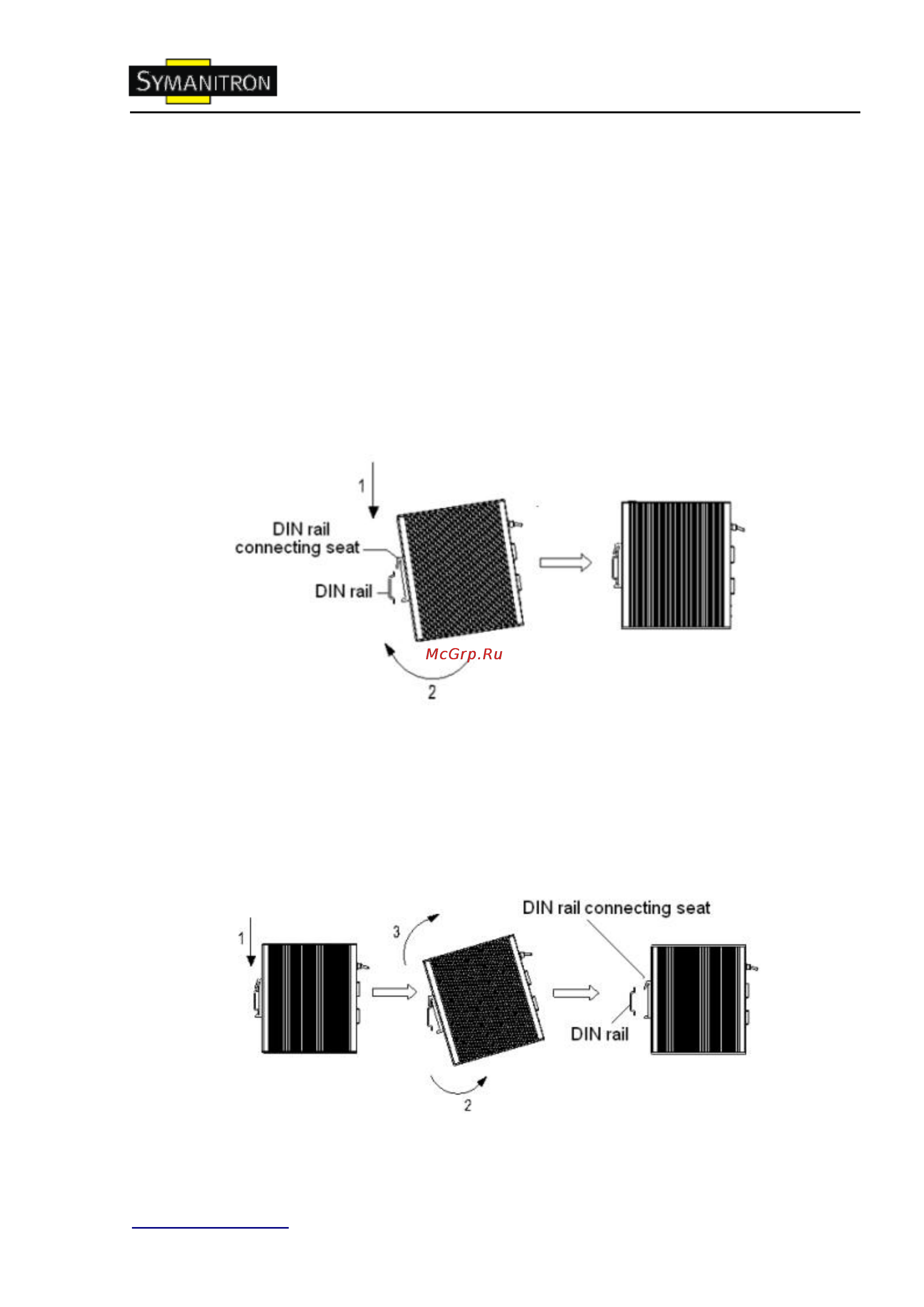

Рис. Крепление на DIN-рейку

 Снятие с крепления

Шаг 1: Как показано на рисунке ниже, нажать (или потянуть вниз) на устройство, до

момента, когда между нижней частью рейки и креплением будет достаточно места.

Шаг 2: Поверните устройство, как показано на рисунке стрелкой 2. Далее, поверните

верхнюю часть устройства в направлении стрелки 3.

Рис. Снятие с DIN-рейки
