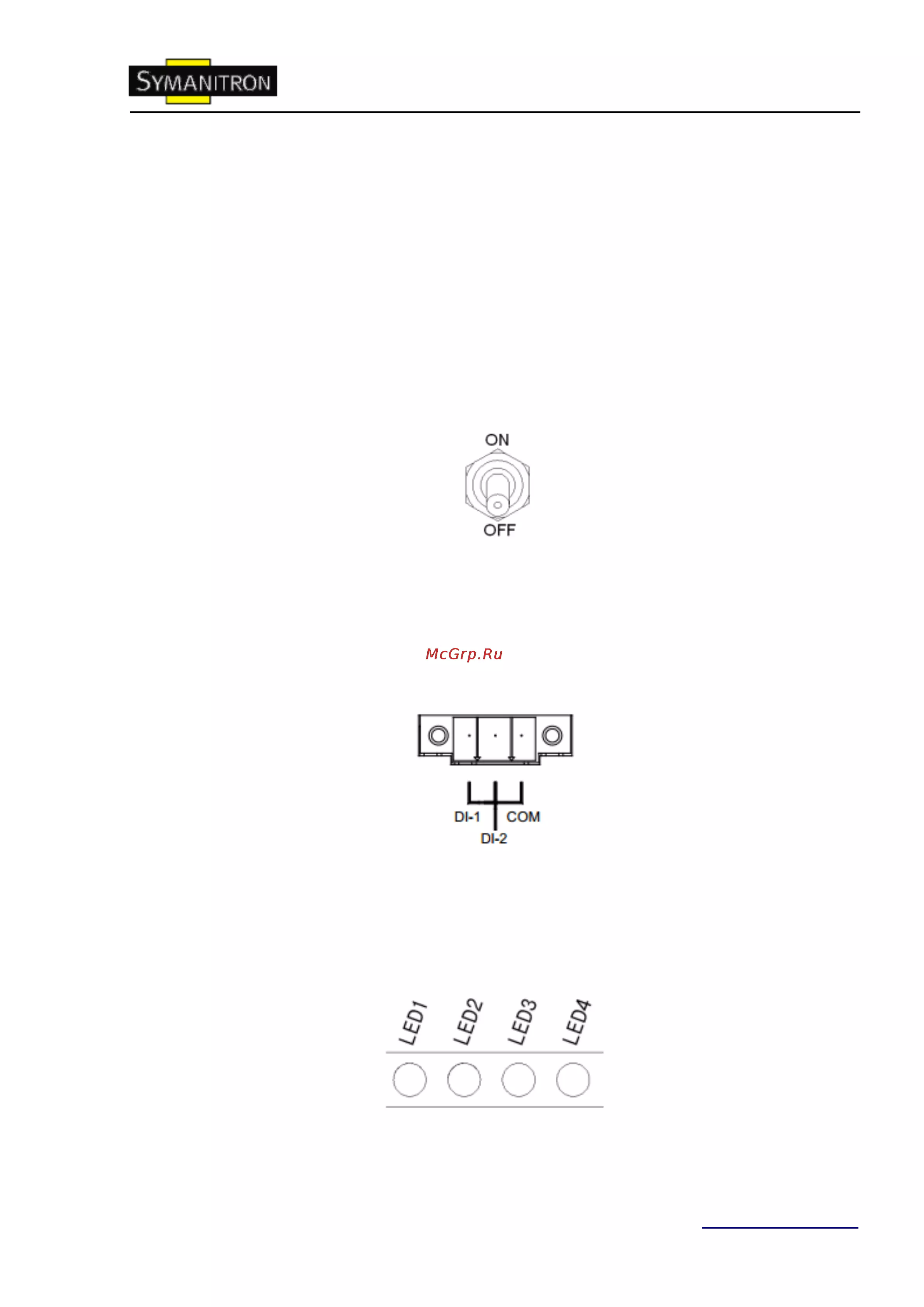

6. Индикаторы
Таблица индикаторов
Поле
Состояние
Описание
Светодиод режима работы
RUN
Мигает
Устройство работает в
нормальном режиме.
Горит
Устройство работает не в
нормальном режиме.
Не горит
Устройство работает не в
нормальном режиме, либо
не включено.
Светодиоды питания
P1
Горит
Питание 1 подключено и
работает в нормальном
режиме.
Не горит
Питание 1 не подключено,
либо работает не в
нормальном режиме.
P2
Горит
Питание 2 подключено и
работает в нормальном
режиме.
Не горит
Питание 2 не подключено,
либо работает не в
нормальном режиме.
Светодиоды последовательных RS232/422/485 портов
T1-T4
Мигает
Отправка данных.
Не горит
Данные не отправляются.
R1-R4
Мигает
Получение данных.
Не горит
Данные не принимаются.
