Руководство по эксплуатации STDS2-4-D

www.symanitron.ru 7

Рис. Снятие с крепления

4. Подключение кабелей

4.1. Порты

4.1.1. 10/100/BaseTX порты

10/100BaseTX порты оснащены стандартными RJ45 коннекторами. Их номера - E1 и

E2. Оба порта имеют IP адреса. IP адрес по умолчанию для E1 - 192.168.0.3, для E2 -

192.168.1.3.

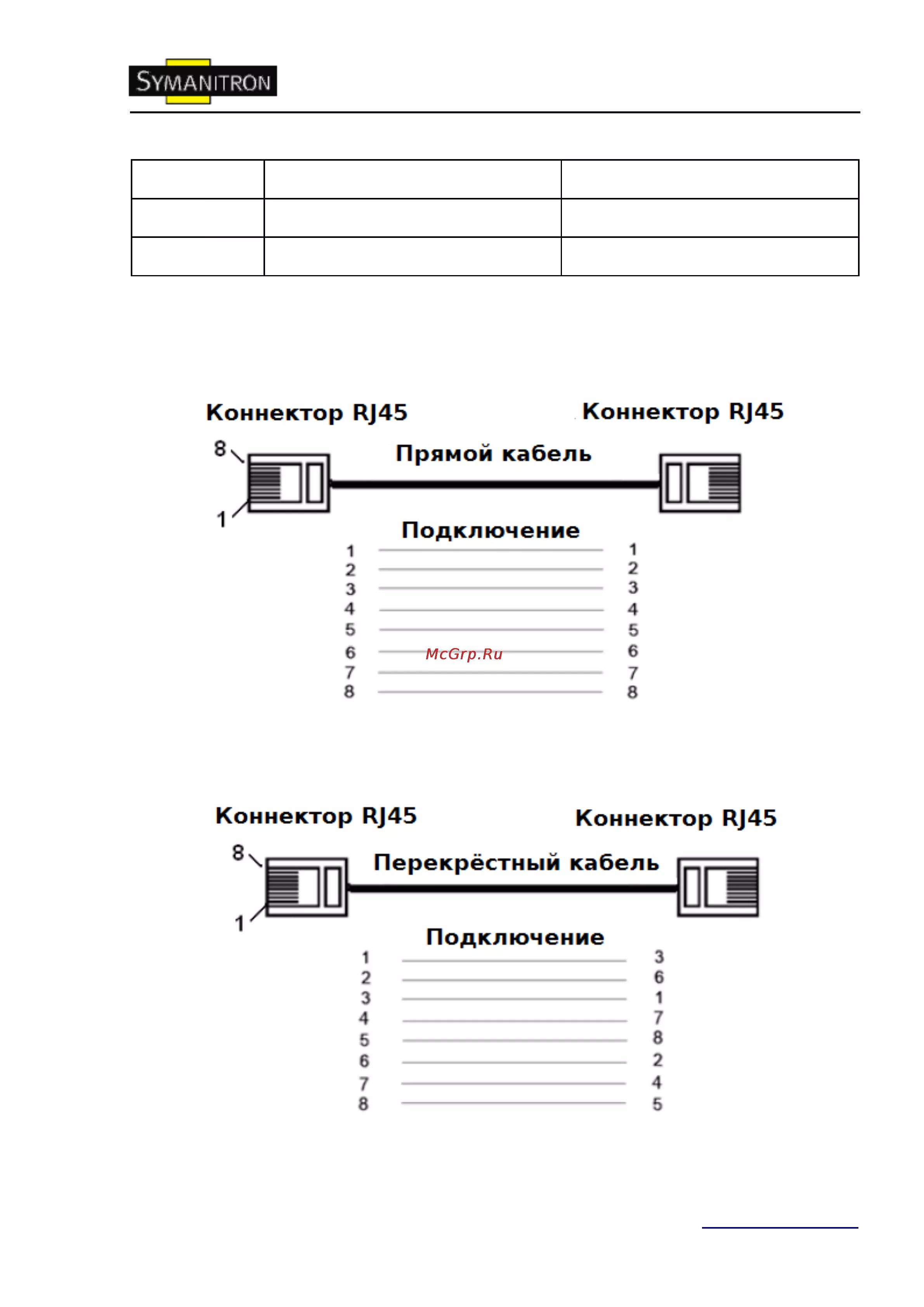

Порты имеют функцию автоматического определения связи. Они сами определяют, на

какой скорости работать и в каком duplex режиме. Также, порты сами определяют,

работать в режиме MDI или MDI-X, то есть к ним можно подключать устройства по

прямому или кроссовому кабелю.

Следующий рисунок описывает назначение контактов 10/100BaseTX RJ45 портов.

Рис. Порт RJ45

В данной таблицы описаны назначения контактов 10/100BaseTX RJ45 портов

Контакт (pin)

MDI-X сигнал

MDI сигнал

Получение данных + (RD+)

Отправка данных (TD+)

Получение данных - (RD-)

Отправка данных (TD-)
