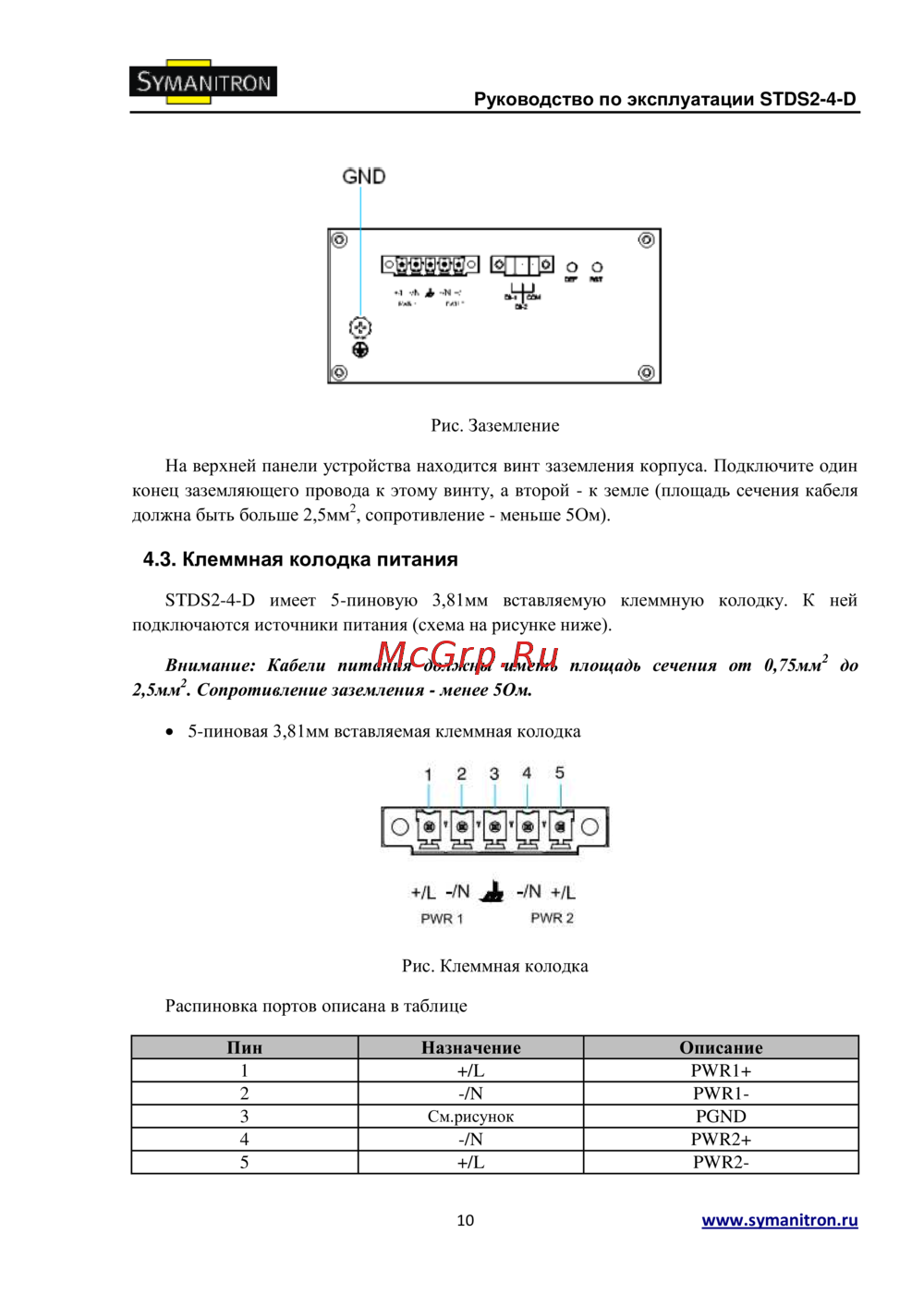

Руководство по эксплуатации STDS2-4-D
10 www.symanitron.ru

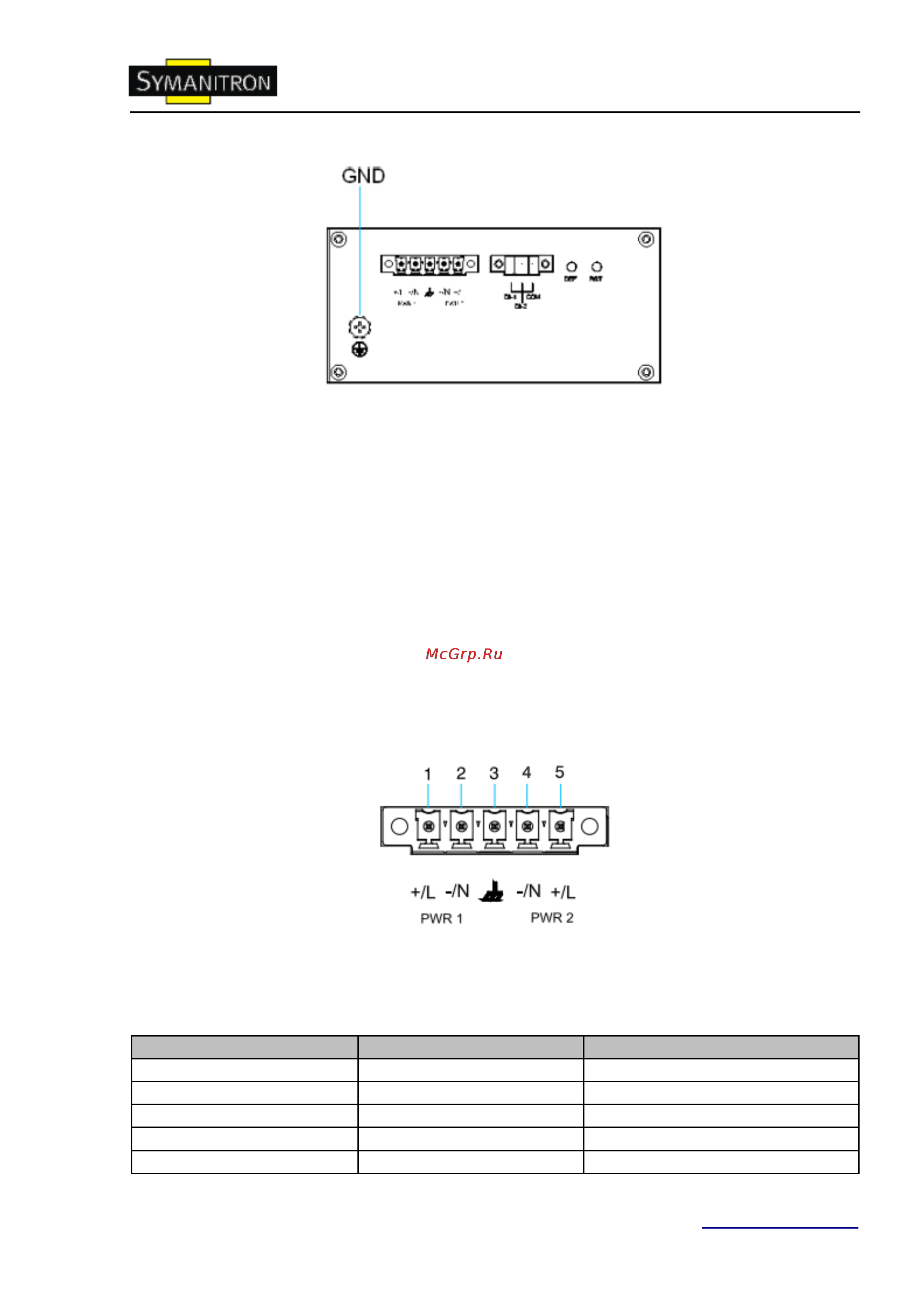

Рис. Заземление
На верхней панели устройства находится винт заземления корпуса. Подключите один
конец заземляющего провода к этому винту, а второй - к земле (площадь сечения кабеля
должна быть больше 2,5мм
2
, сопротивление - меньше 5Ом).
4.3. Клеммная колодка питания
STDS2-4-D имеет 5-пиновую 3,81мм вставляемую клеммную колодку. К ней
подключаются источники питания (схема на рисунке ниже).
Внимание: Кабели питания должны иметь площадь сечения от 0,75мм
2
до
2,5мм
2
. Сопротивление заземления - менее 5Ом.
5-пиновая 3,81мм вставляемая клеммная колодка
Рис. Клеммная колодка
Распиновка портов описана в таблице
Пин
Назначение
Описание
1
+/L
PWR1+
2
-/N
PWR1-
3
См.рисунок
PGND
4
-/N
PWR2+
5
+/L
PWR2-
