8
Όλες οι ηλεκτρολογικές εργασίες πρέπει να εκτελούνται από εξειδικευμένο ηλεκτρολόγο και σύμφωνα με τις τοπικές
απαιτήσεις τροφοδοσίας και τους κανονισμούς του συλλόγου.

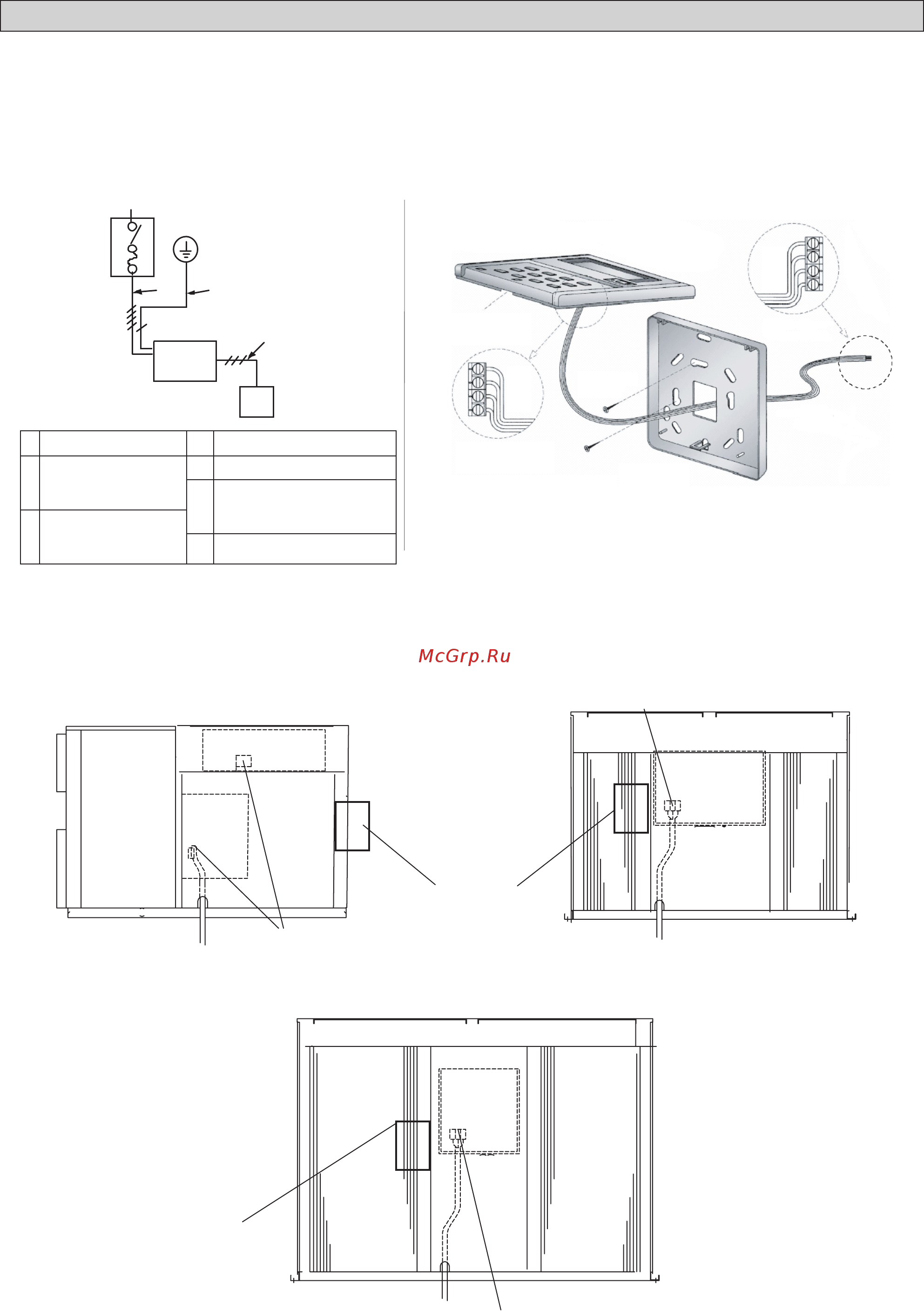

Μέθοδος για τη σύνδεση των ηλεκτρικών καλωδίων
Πριν συνδέσετε το καλώδιο, διαβουλεύεται με την εταιρεία ηλεκτρικής ενέργειας της δικαιοδοσίας.
1. Το σύνολο διάγραμμα καλωδίωσης της μονάδα.
3. Συνδέσεις καλωδίων στη μονάδα
Αφαιρέστε τον πίνακα και συνδέστε τα καλώδια της πηγής τροφοδοσίας στο τερματικό μπλοκ, όπως φαίνεται παρακάτω.
UAT(Y)(P)180, 240, 280, 320
UAT(Y)(P)450, 560
Λωρίδα ακροδεκτών
Λωρίδα ακροδεκτών
UAT(Y)(P)180 μόνο
UAT(Y)(P)700, 850, C10, C12
Συνιστώμενη
θέση κιβωτίου
διακοπτών
Συνιστώμενη
θέση κιβωτίου
διακοπτών
Λωρίδα ακροδεκτών
ΣΗΜΕΙΩΣΗ: Όταν εγκαθιστάτε τον ασφαλειοδιακόπτη στη μονάδα, βεβαιωθείτε ότι οι βίδες δεν προκαλούν ζημιά
στα εξαρτήματα στο εσωτερικό της μονάδας (π. σερπαντίνα).
Ο διακόπτης κυκλώματος μπορεί επίσης να εγκατασταθεί χωρίς να συνδεθεί στη μονάδα.
a
b
c
g
d
e
f
2. Σύνδεση καλωδίου του τηλεχειριστηρίου.
UAT(Y)(P)450, 560, 700, 850, C10, C12
Σημειωση: Για τα UAT(Y)(P)180, 240, 320, το καλώδιο είναι συνδε-
δεμένο στο τηλεχειριστήριο. Κάντε απευθείας σύνδεση
στο σύνδεσμο ‘CN2’ πάνω στον κύριο πίνακα.
LCD οθόνη
τηλεχειριστηρίου
(Πάνω θήκη)
Σύνδεση στον κεντρικό
πίνακα
Καλώδιο σύνδεσης
(περιοχή πεδίου)
PE
GND
+5
B
A
Σύνδεση πίσω από
την πάνω θήκη
ΣΥΝΔΕΣΗ ΚΑΛΩΔΙΩΝ
a. Τροφοδοσια ρευματοσ
d.
Μονάδα
b.
Γενικός διακόπτης/
ασφάλεια
(περιοχή πεδίου)
e. Τηλεχειριστήριο
f.
Καλώδιο σύνδεσης για
μονάδα & τηλεχειριστήριο
c.
Καλώδιο τροφοδοσίας
ρεύματος για τη
μονάδα
g. Γείωση
GND
+5
B
A
7 IM-RTA-0107(2)DKdenv_GR.indd 87 IM-RTA-0107(2)DKdenv_GR.indd 8 3/20/12 11:45:13 AM3/20/12 11:45:13 AM
